一、SEW变频器Startup

安装好MOVITOOL软件

image-20250522204456926

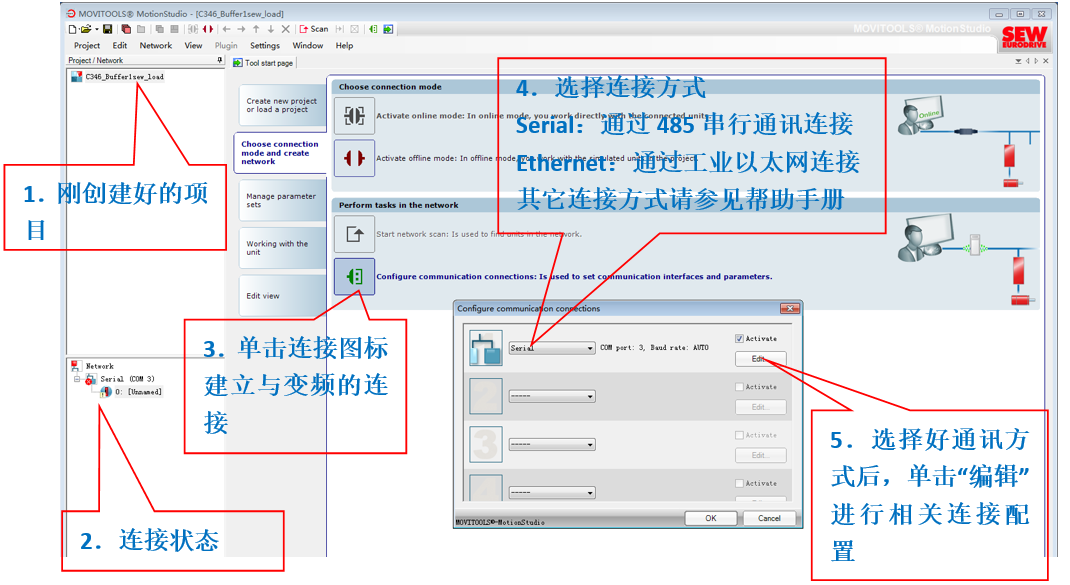

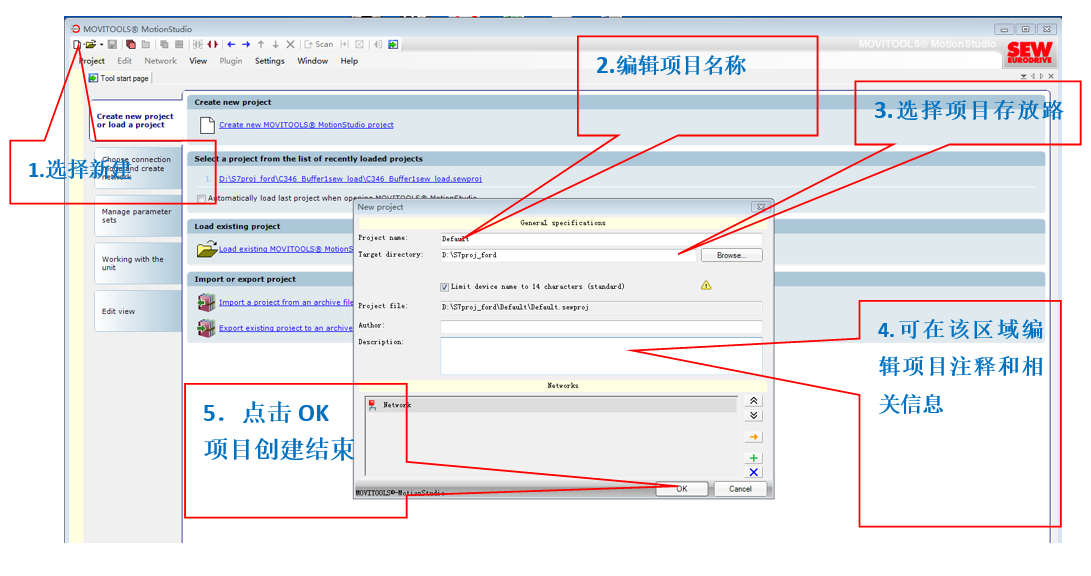

打开创建好的项目开始配置通信连接

image-20250522204525245

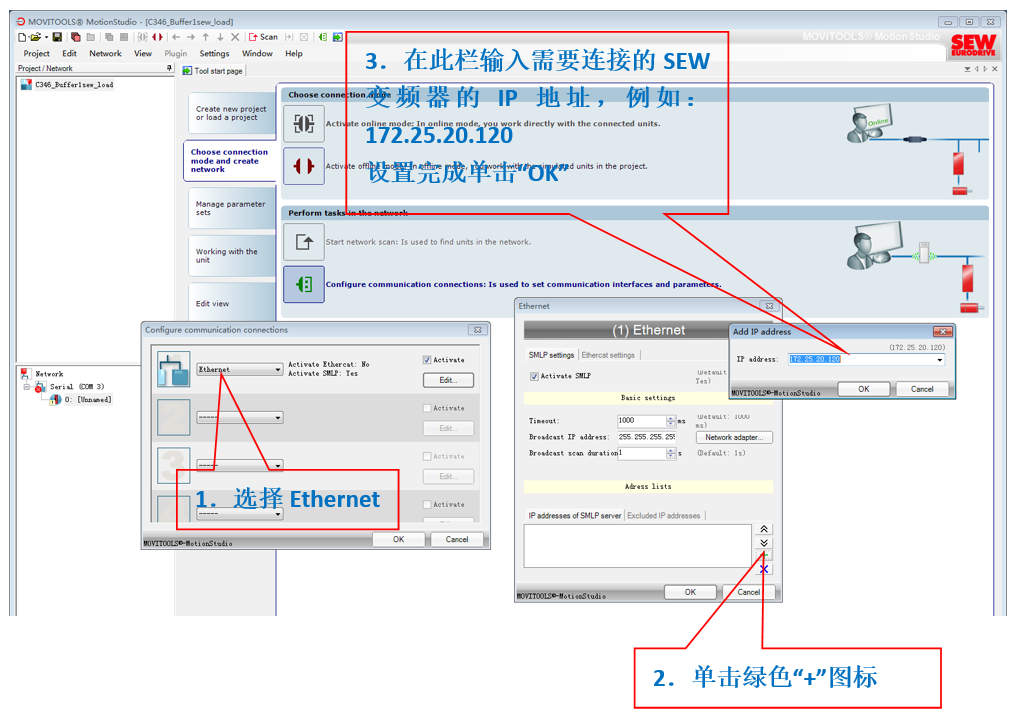

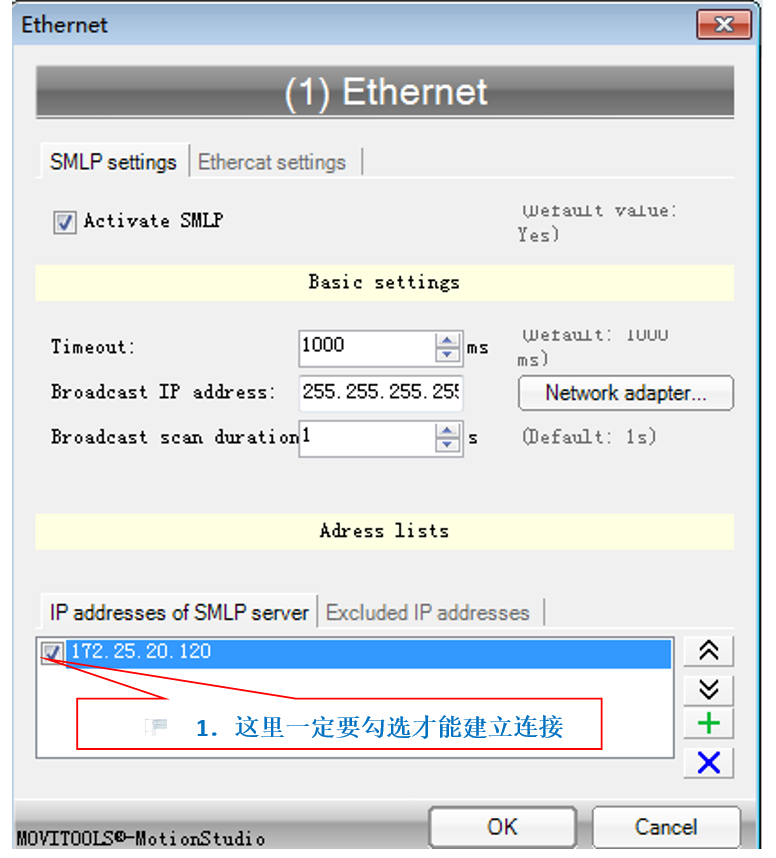

下面以以太网连接为例

image-20250522204553577

image-20250522204622864

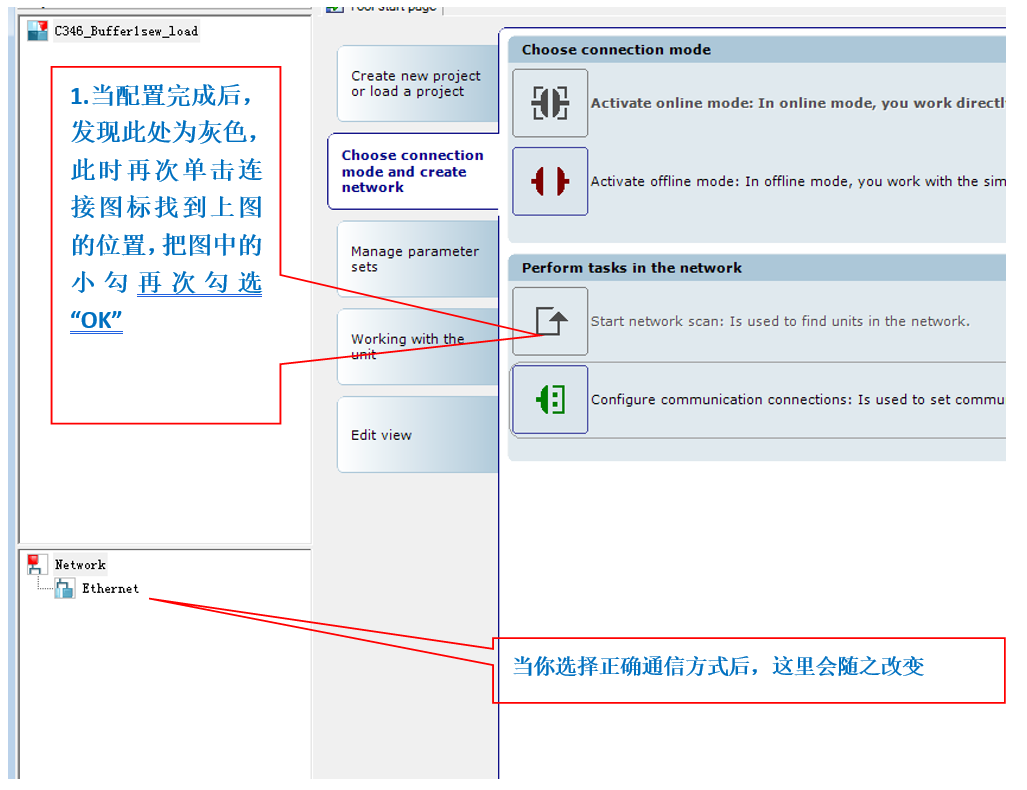

当设置完成后，请一路OK回到软件管理画面

image-20250522204646120

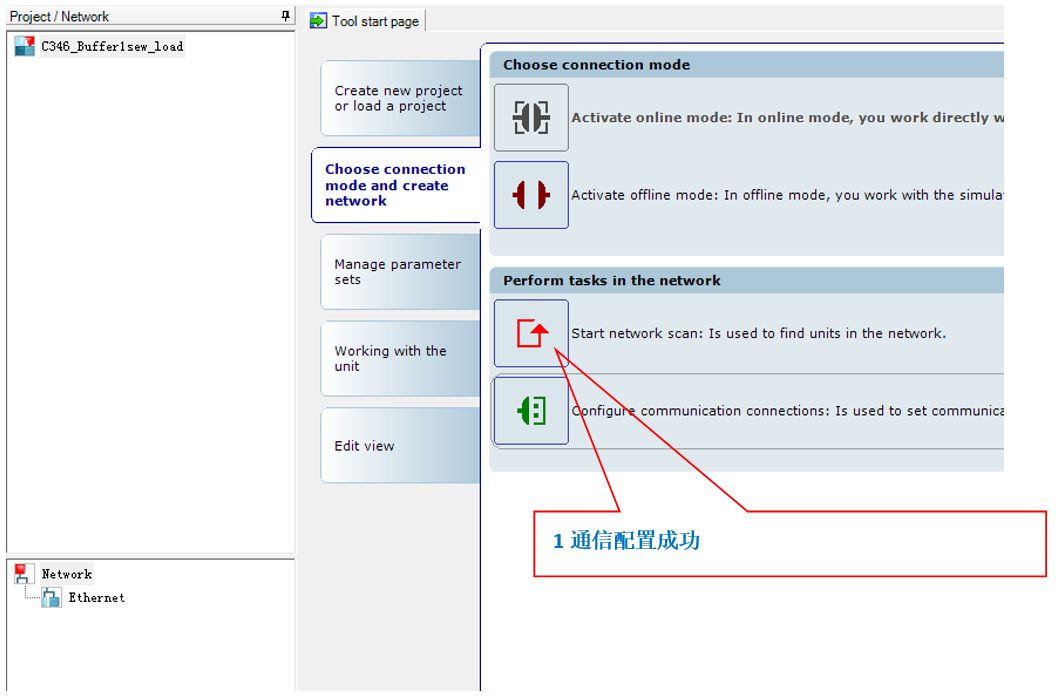

通信配置正确的软件界面状态

image-20250522204707808

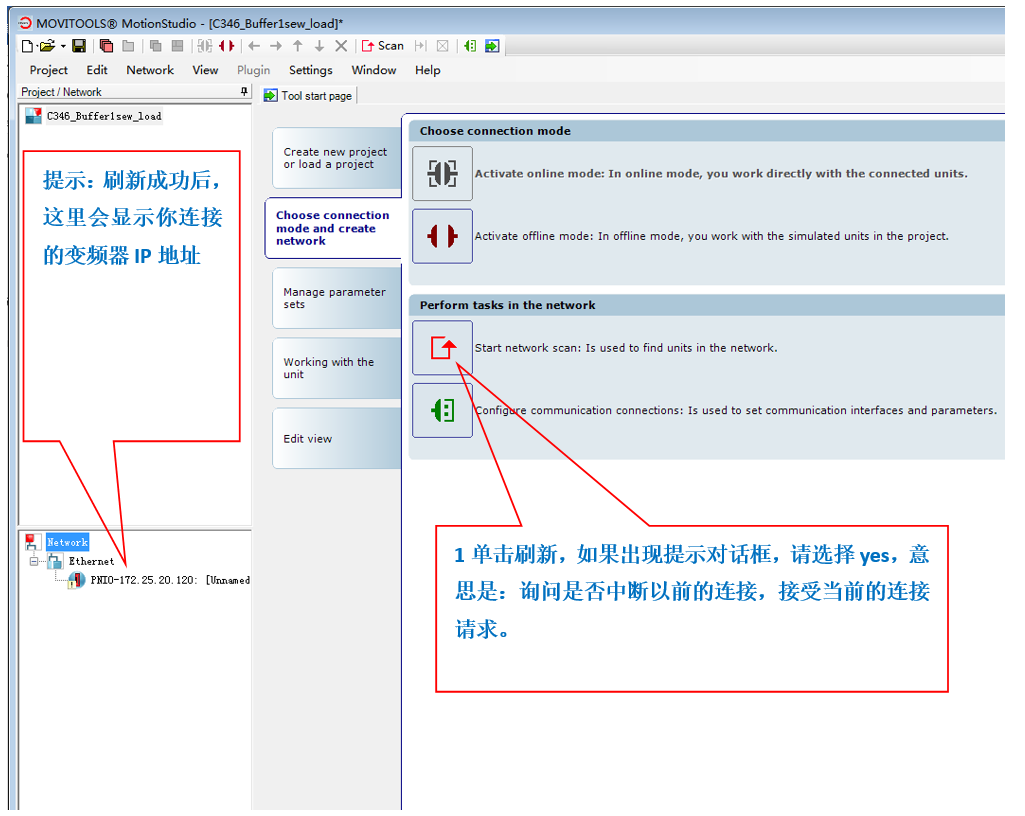

单击红色刷新图标

image-20250522204732227

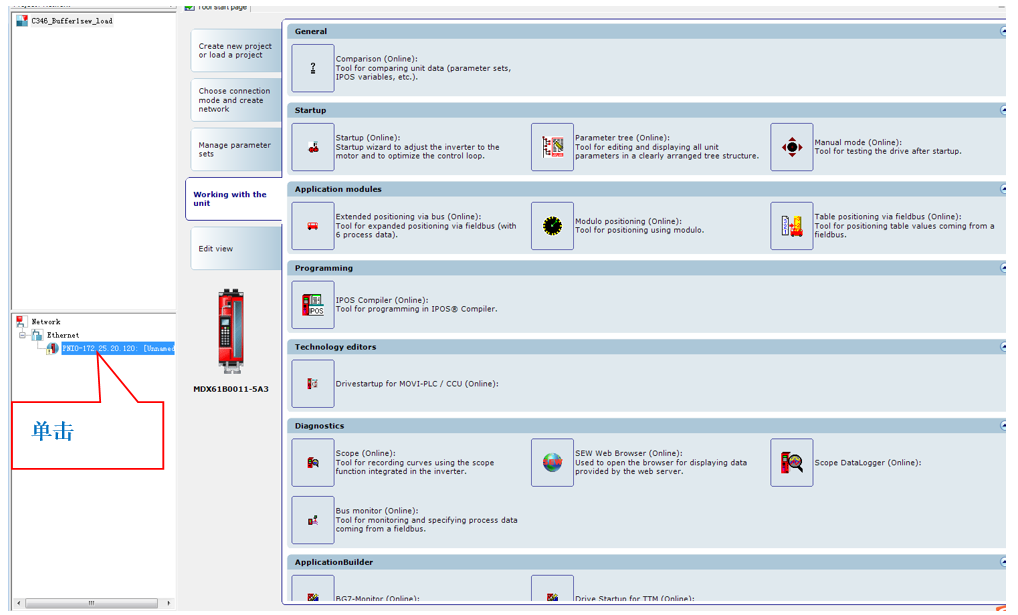

一切准备就绪后，单击已连接的变频器。会在软件管理中罗列出当前各项功能菜单。

image-20250522204750498

下面我们开始参数配置：

参数设置一

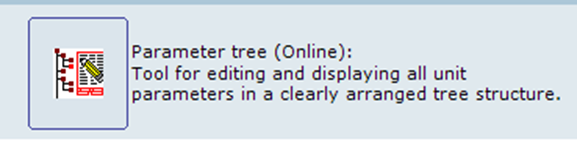

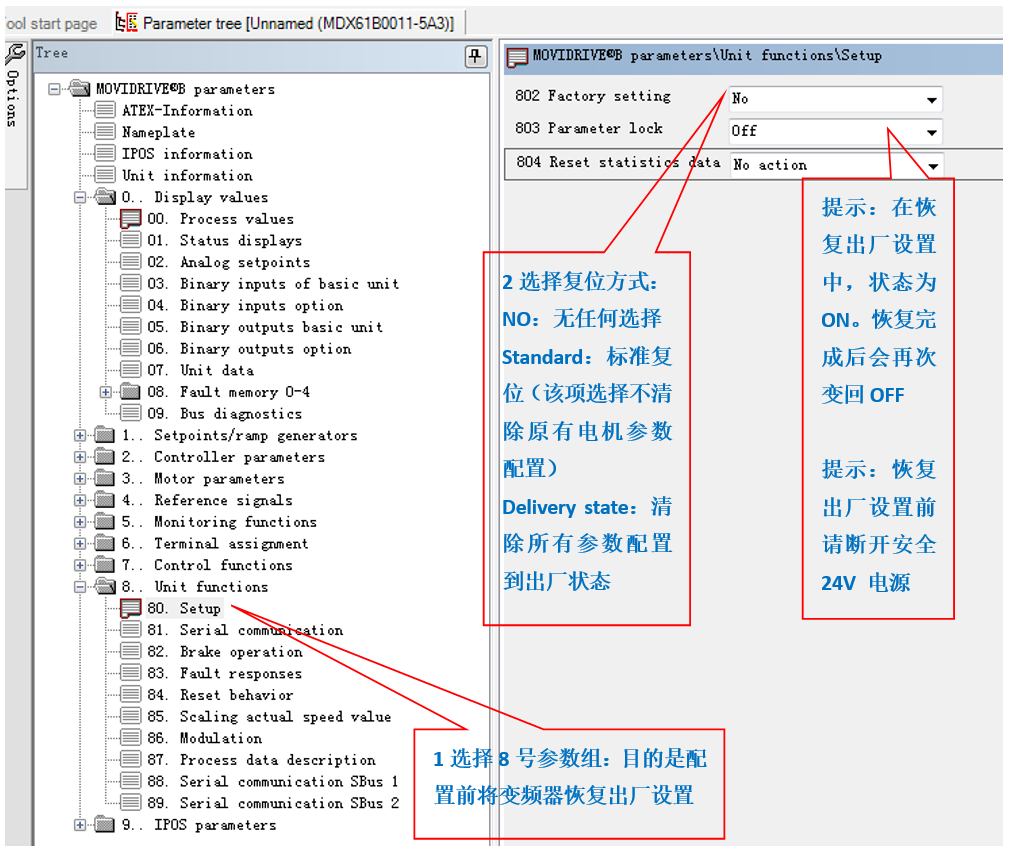

单击参数列表

image-20250522204832268

image-20250522204848233

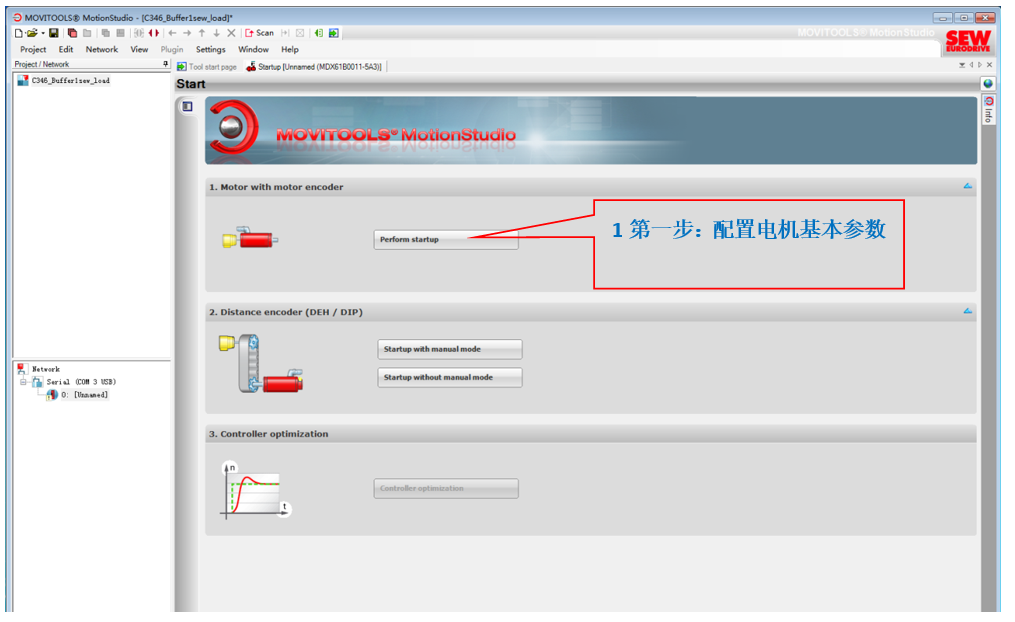

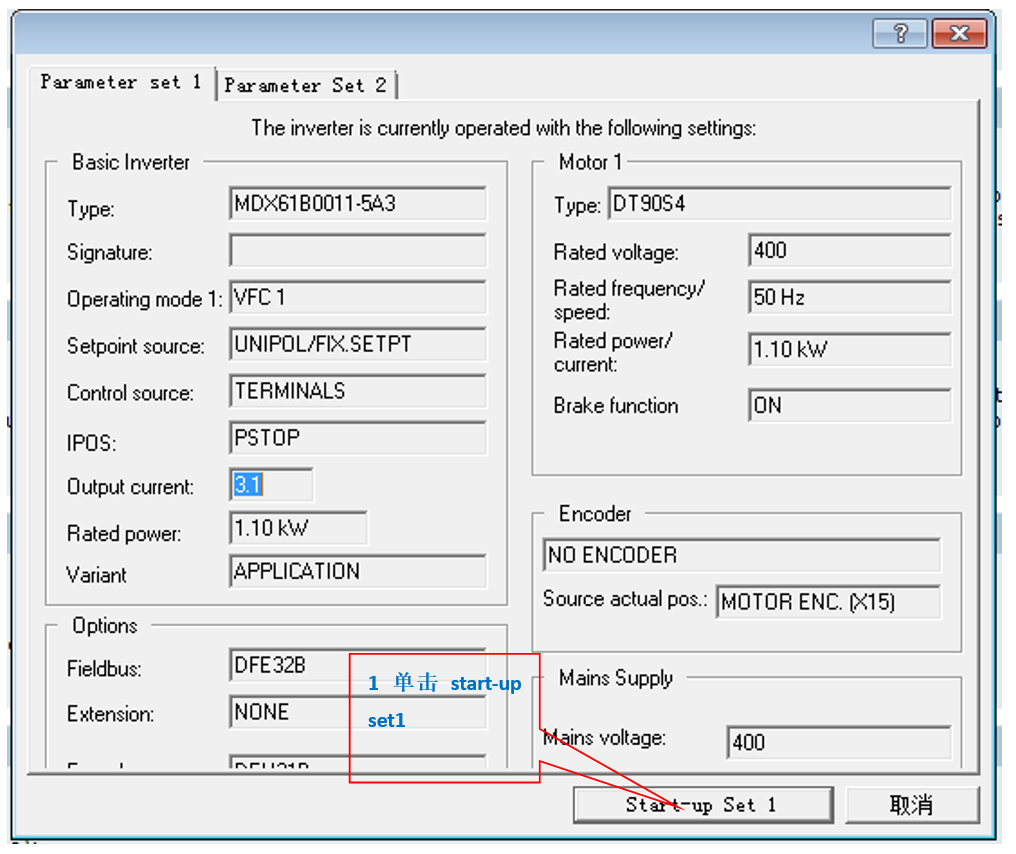

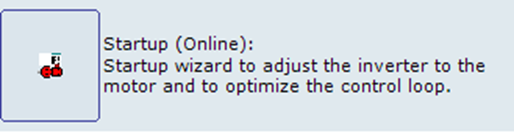

变频器参数重置完成后，回到SEW管理器画面选择

image-20250522204903815

开始电机参数配置。

第一步配置电机基本参数参数

第二步配置变频器参数

第三步配置IPOS参数

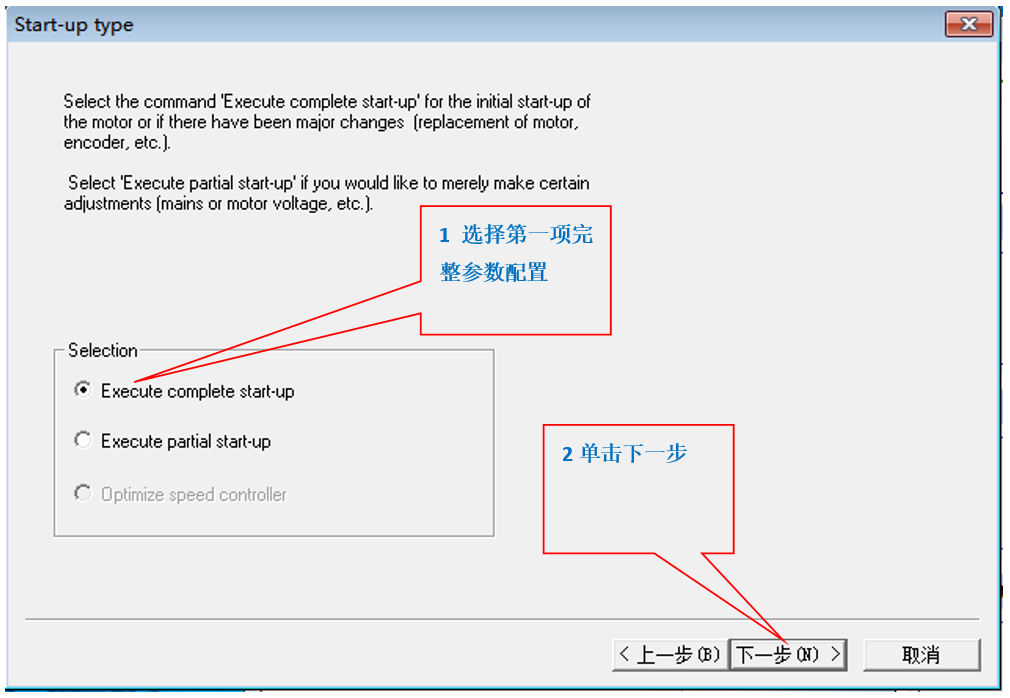

出现下图配置画面：

image-20250522204922056

image-20250522204935064

image-20250522204948929

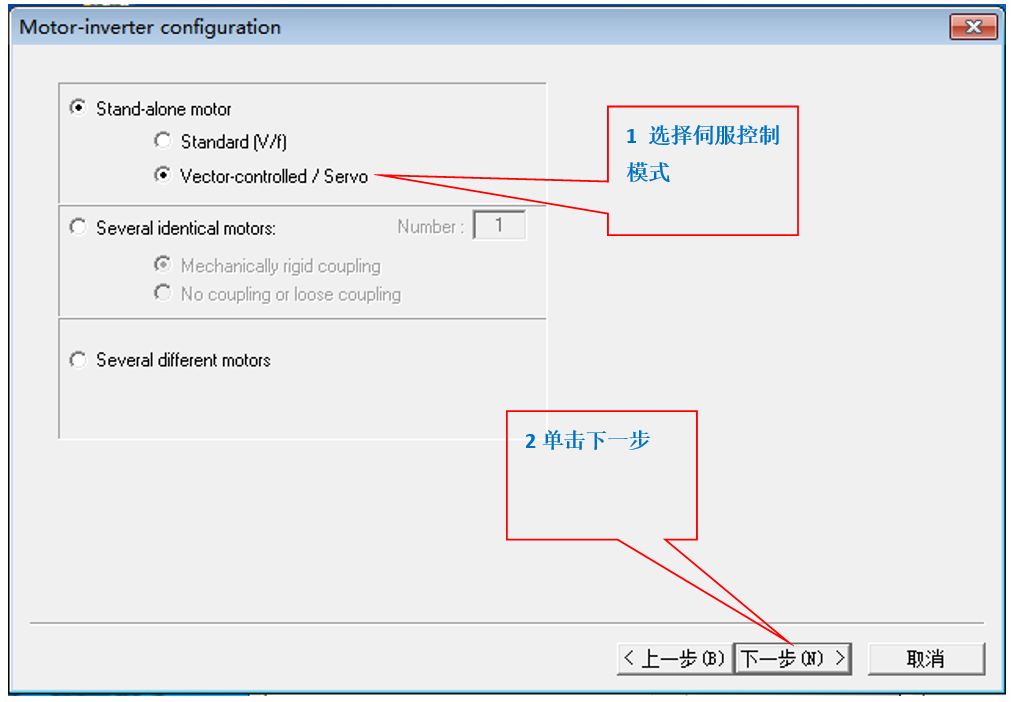

选择矢量\伺服控制

image-20250522205011792

选择下一步。

image-20250522205025251

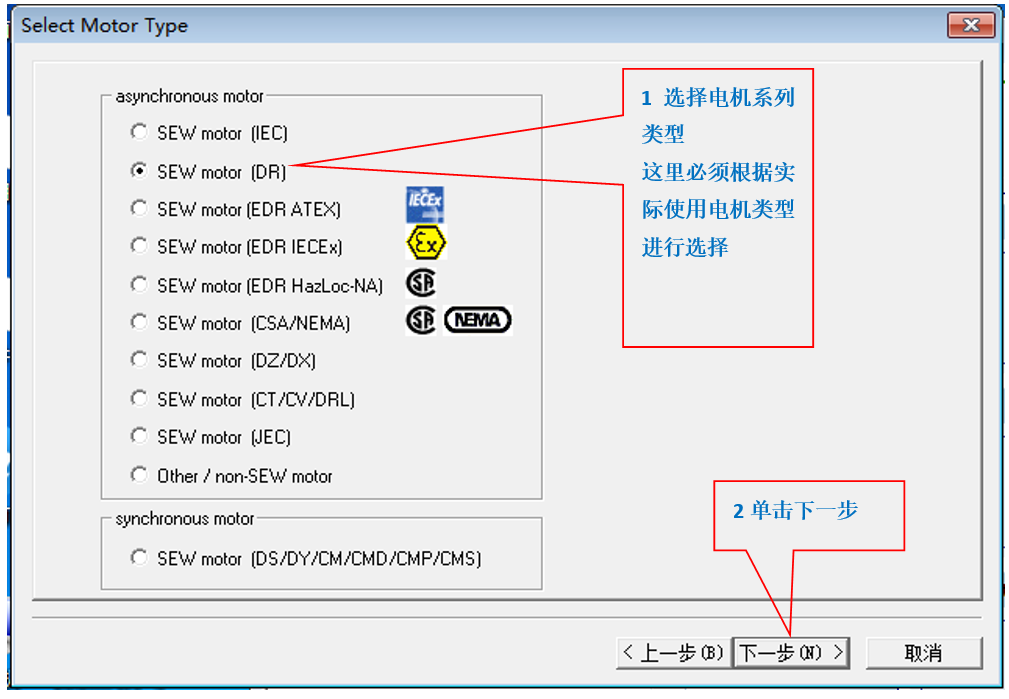

选择电机类型。

image-20250522205042278

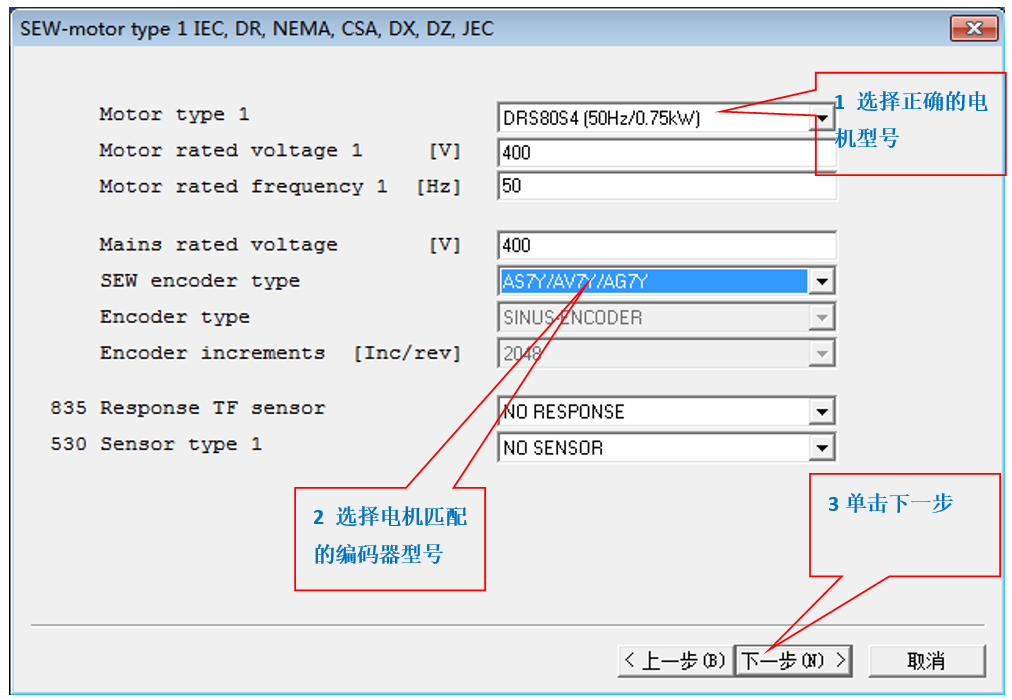

选择电机对应的型号和输入电源的额定电压和频率值

image-20250522205058945

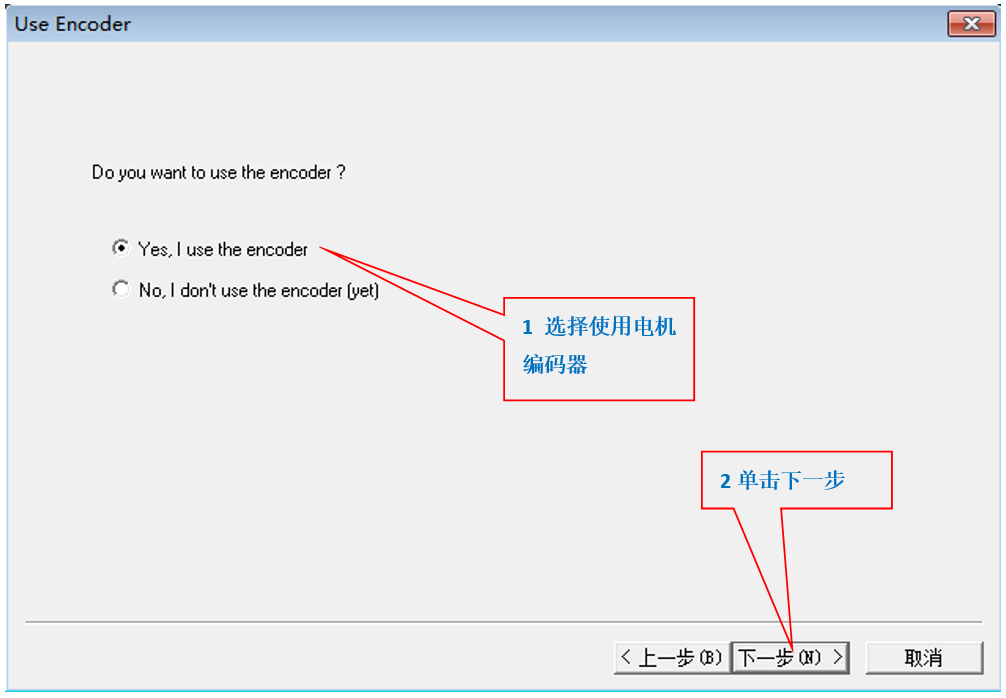

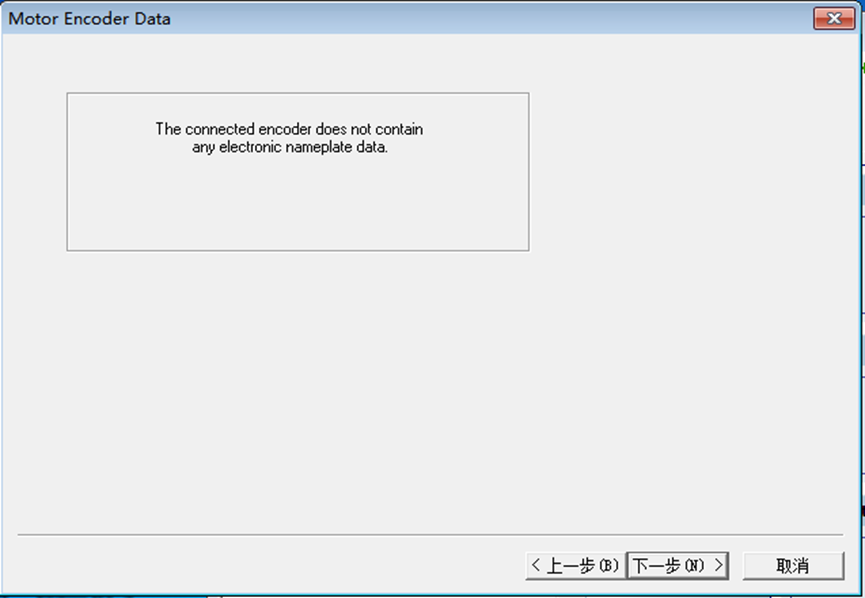

选择使用的编码器

image-20250522205115647

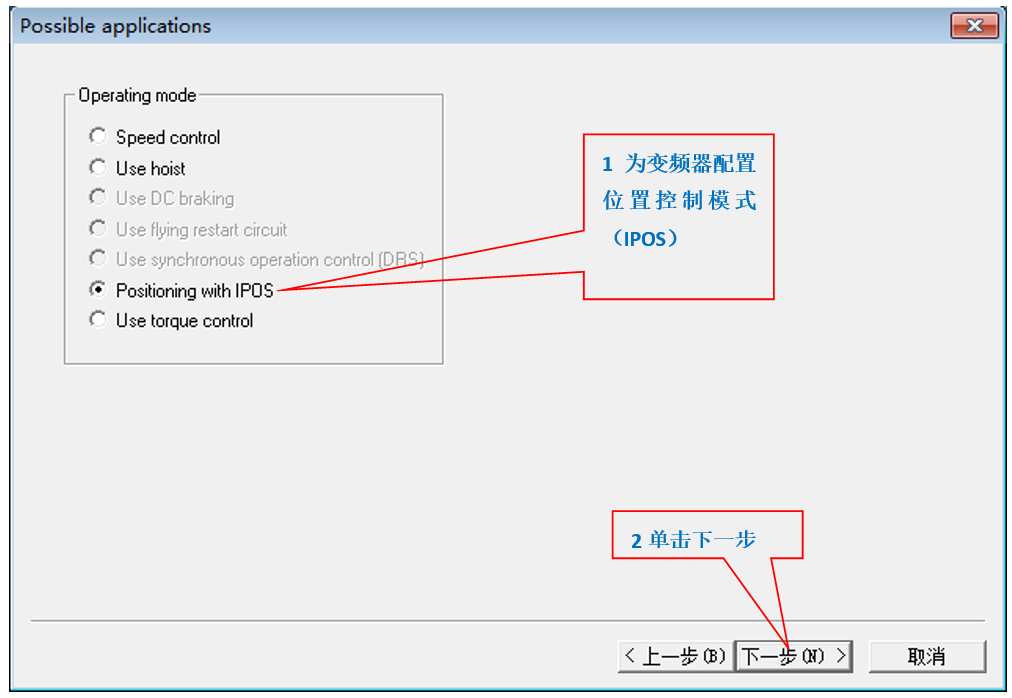

选择变频器IPOS工作模式。

image-20250522205143590

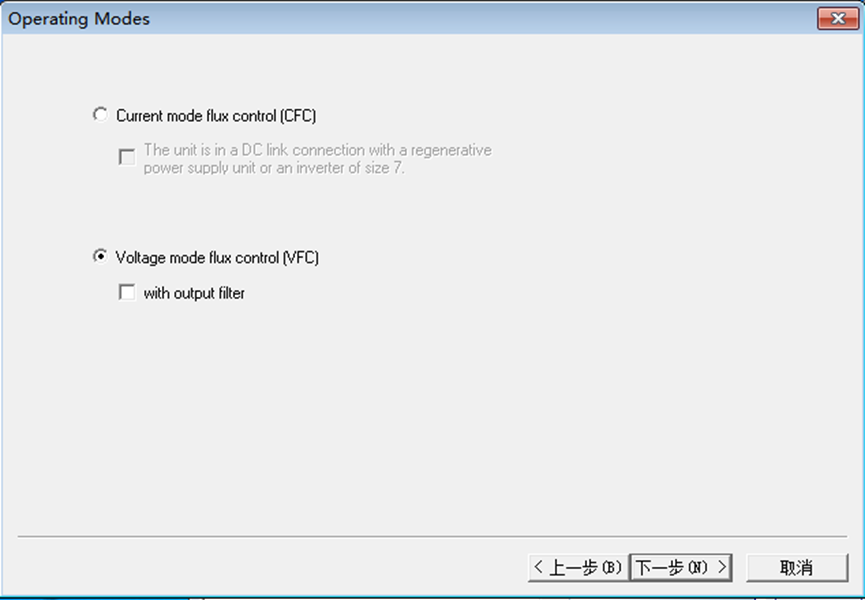

选择压频控制（VFC）模式

image-20250522205154059

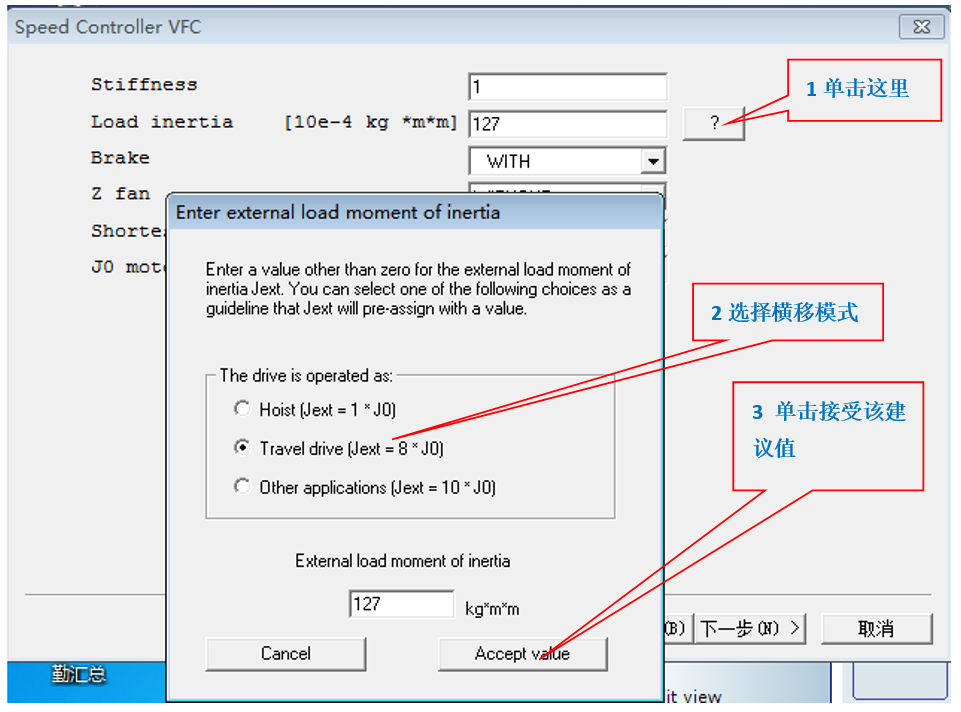

惯性选择

弹出下图

image-20250522205329862

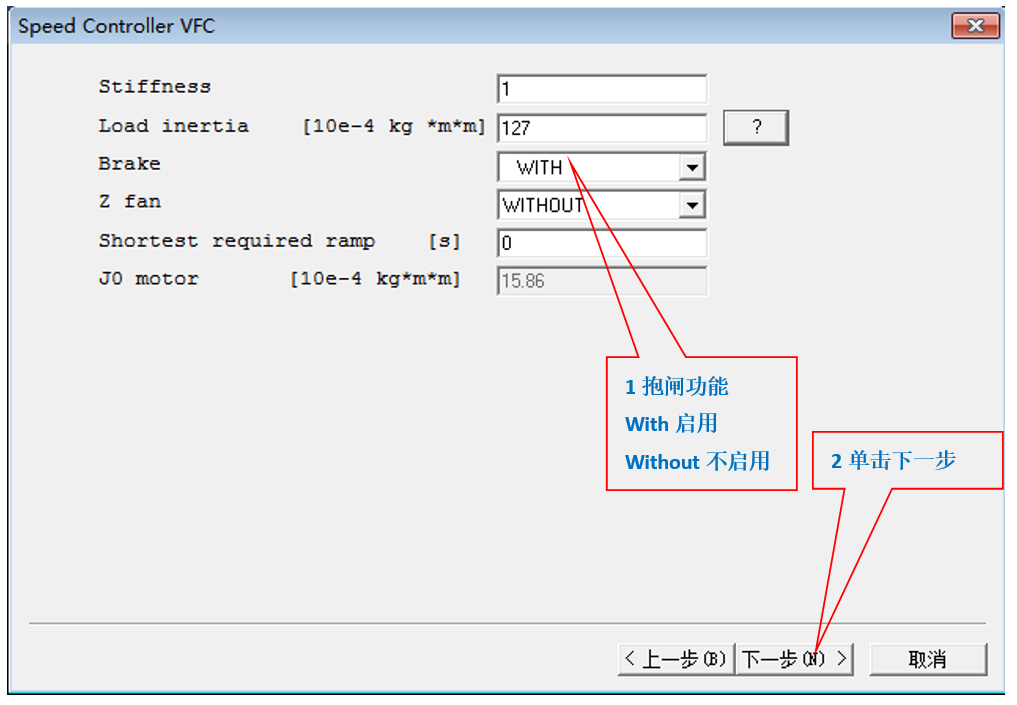

选择是否启用电机抱闸。

image-20250522205348345

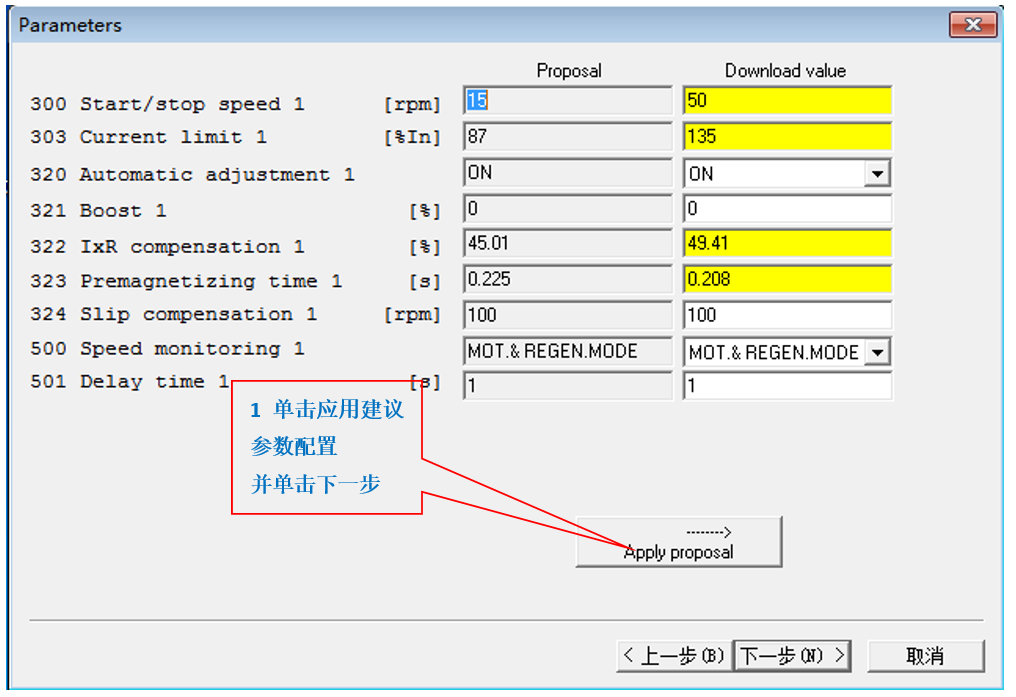

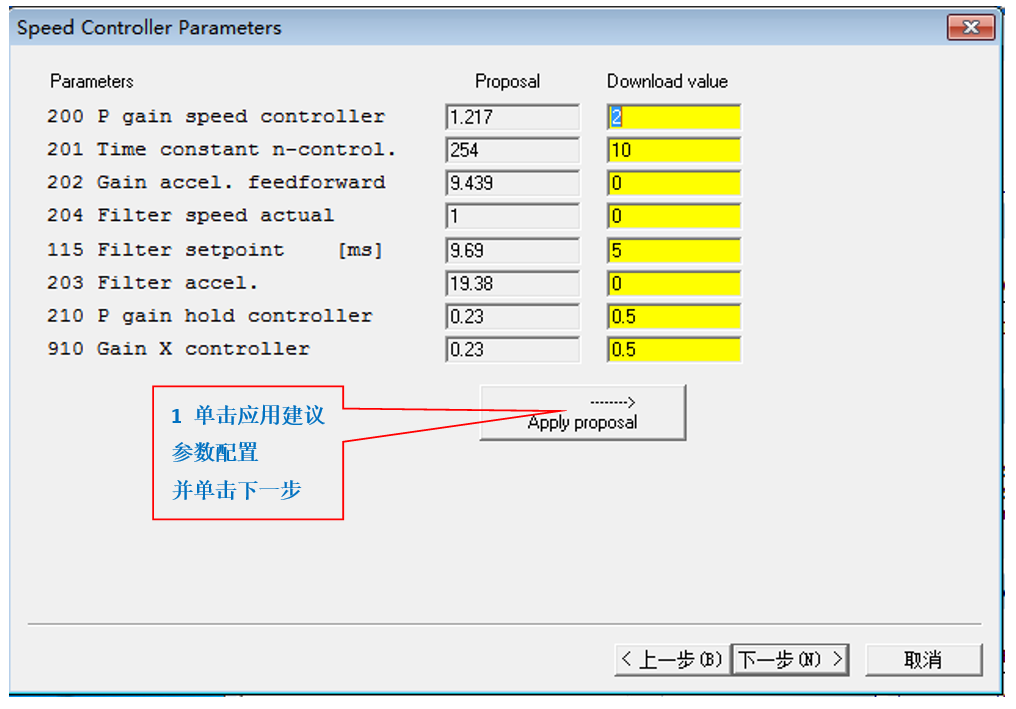

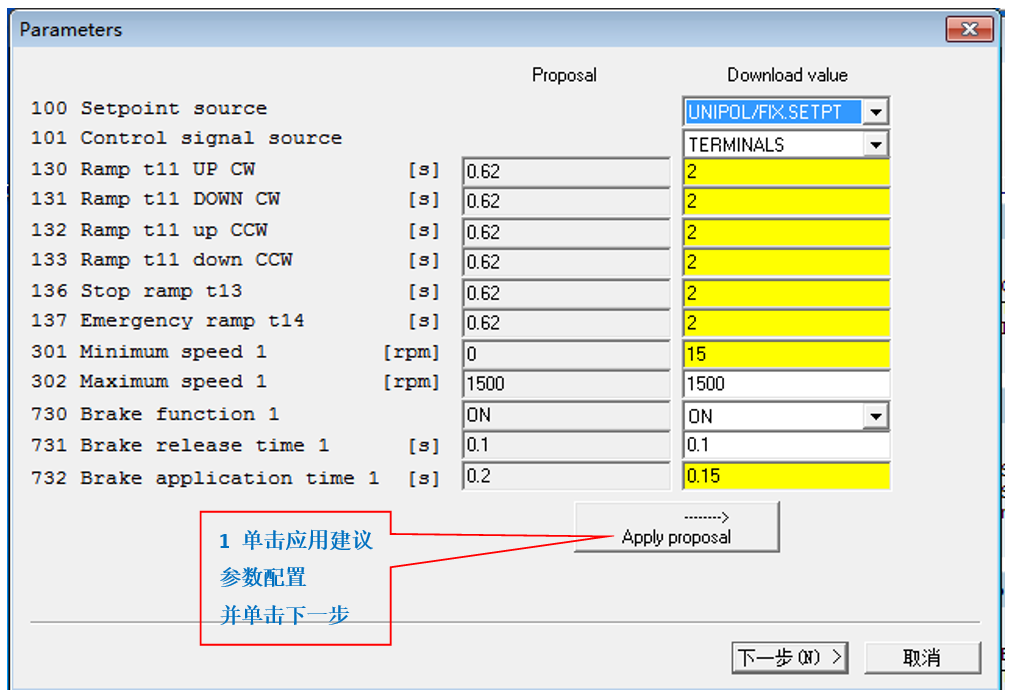

参数设置part1

image-20250522205423812

参数设置part2

image-20250522205442378

参数设置part3

image-20250522205459889

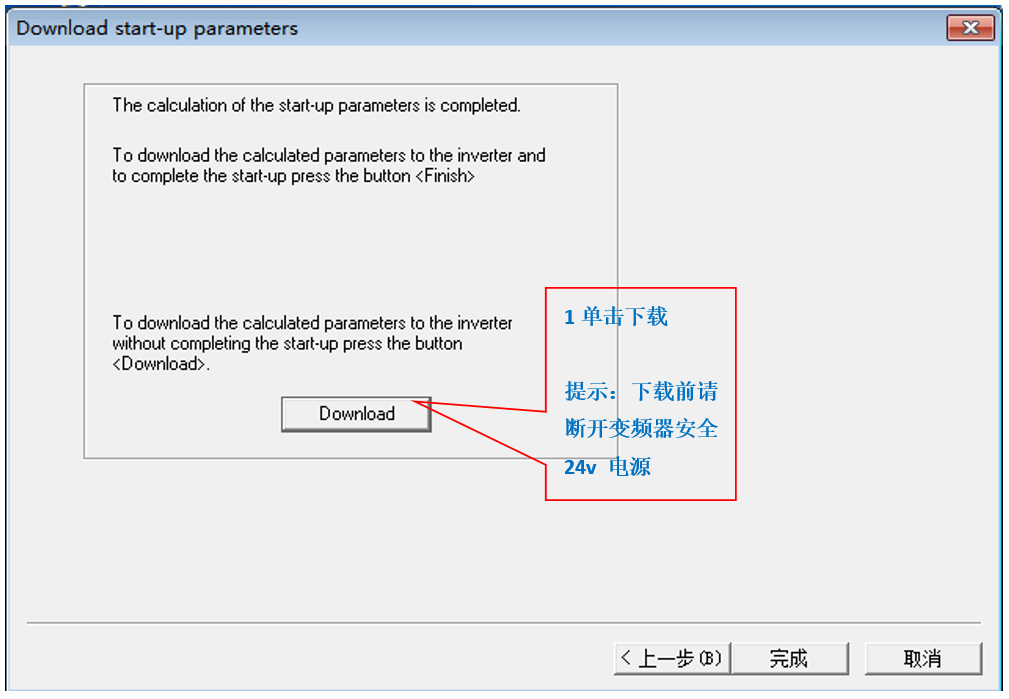

点击“下载”，然后单击“设置变频器，“完成”

image-20250522205518921

二、SEW变频器总线扩展定位设置

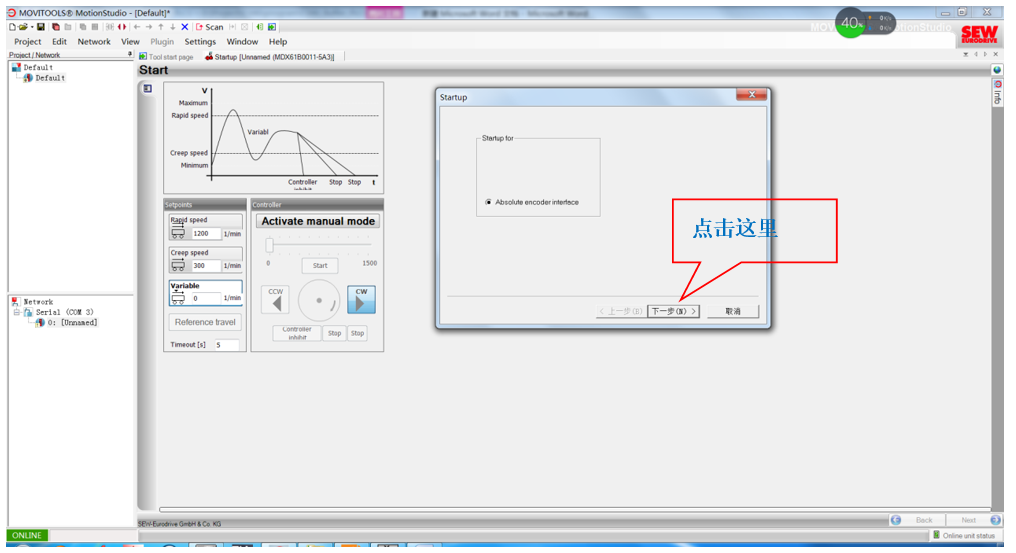

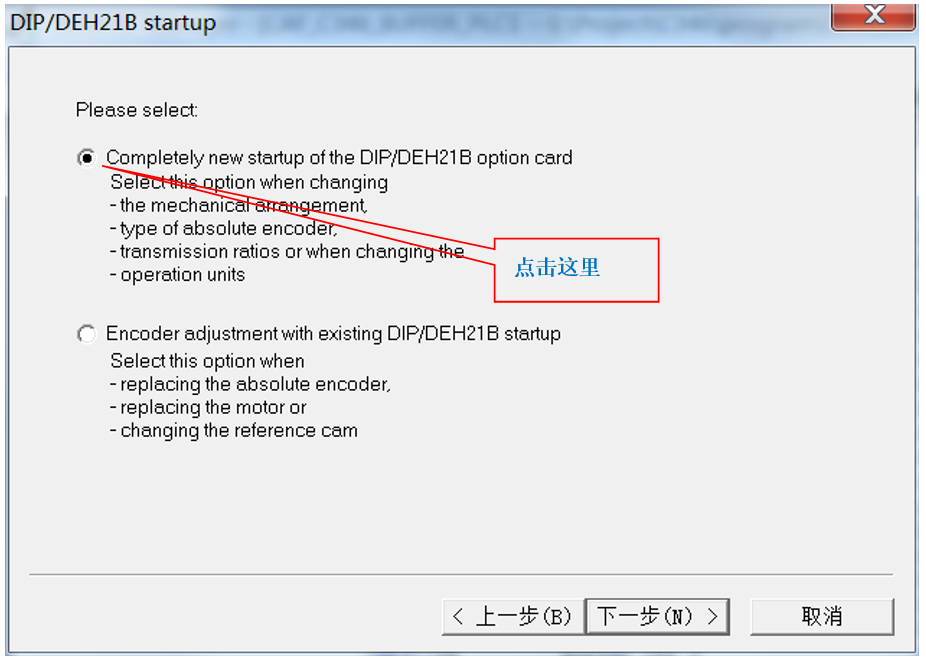

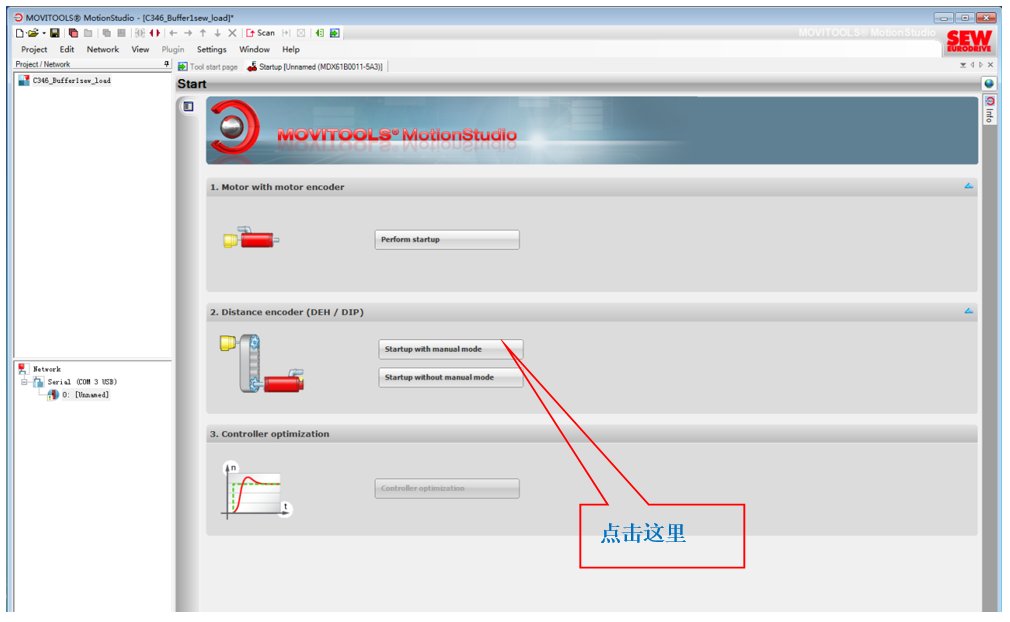

点击2.SEW总线扩展定位，定位块设置。

image-20250522205619412

image-20250522205630853

image-20250522205642616

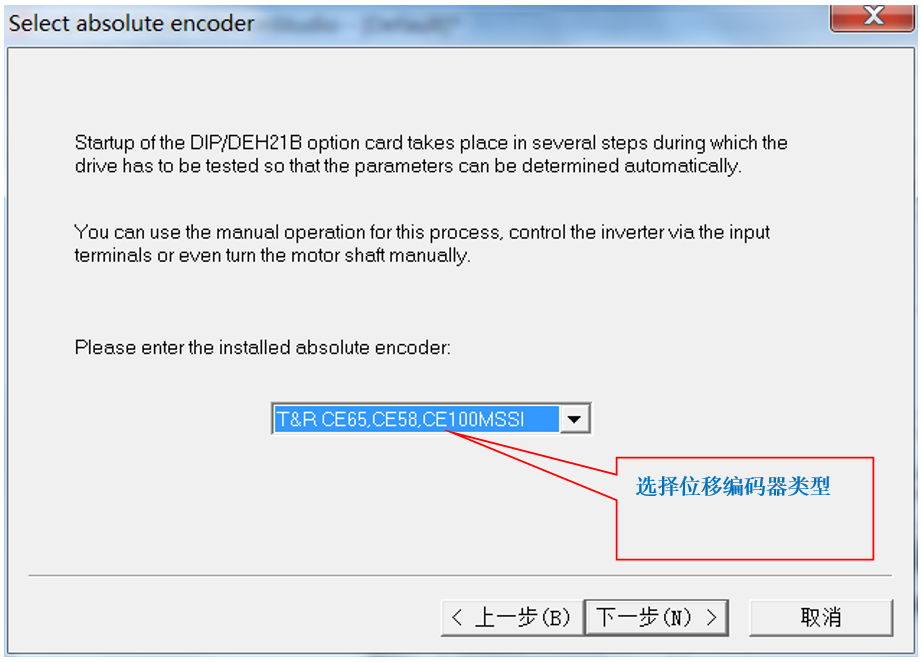

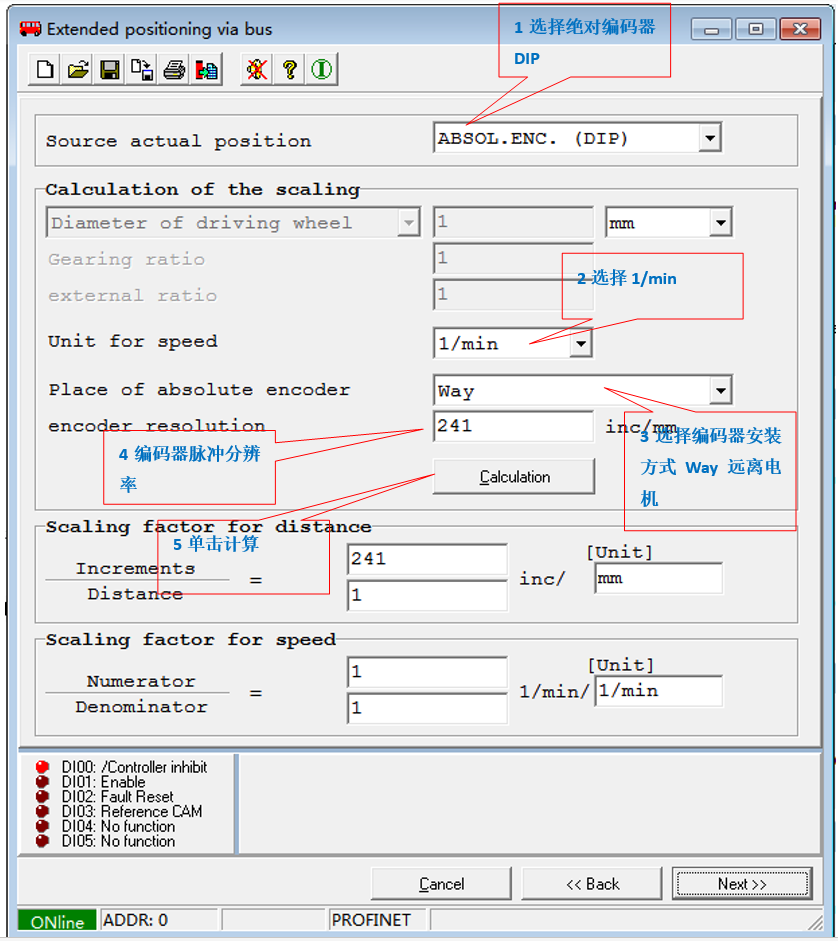

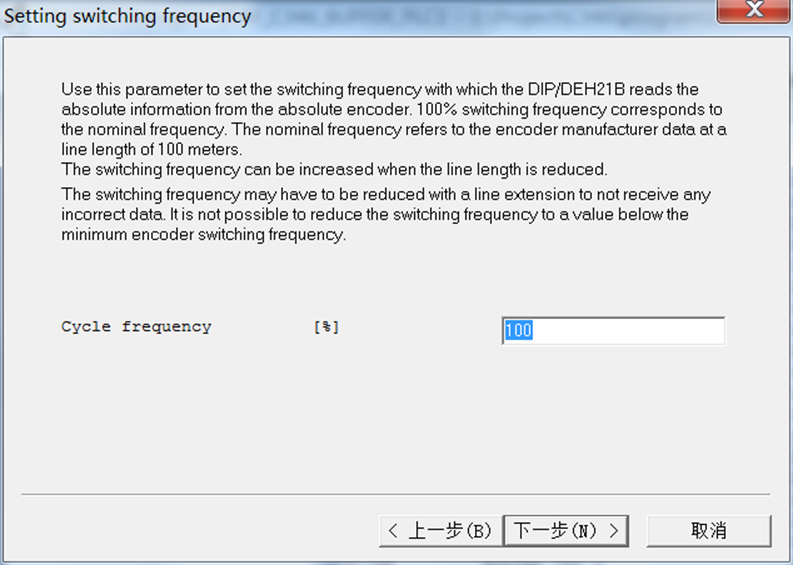

选择位移编码器类型

image-20250522205658095

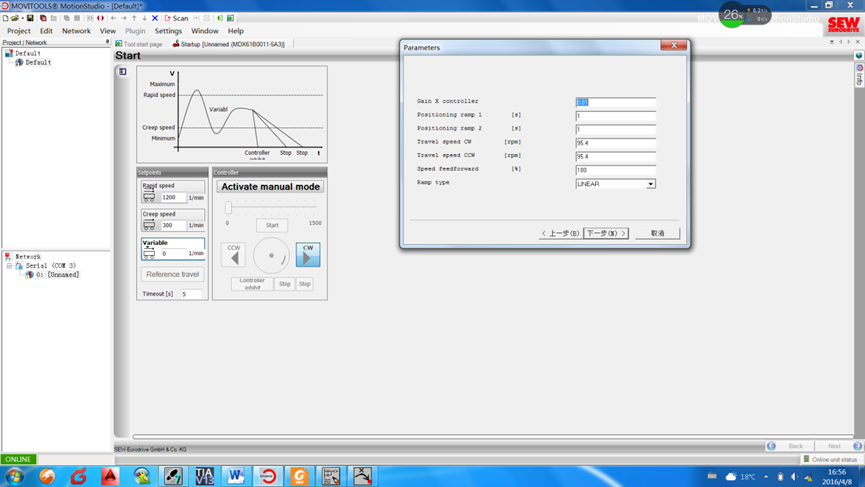

image-20250522205706074

image-20250522205711381

image-20250522205717432

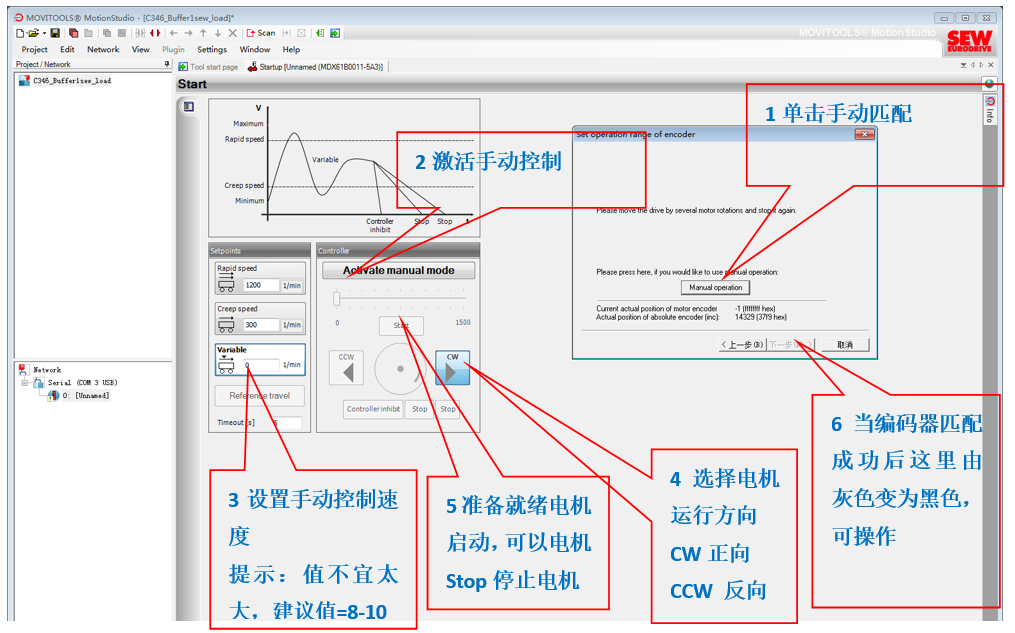

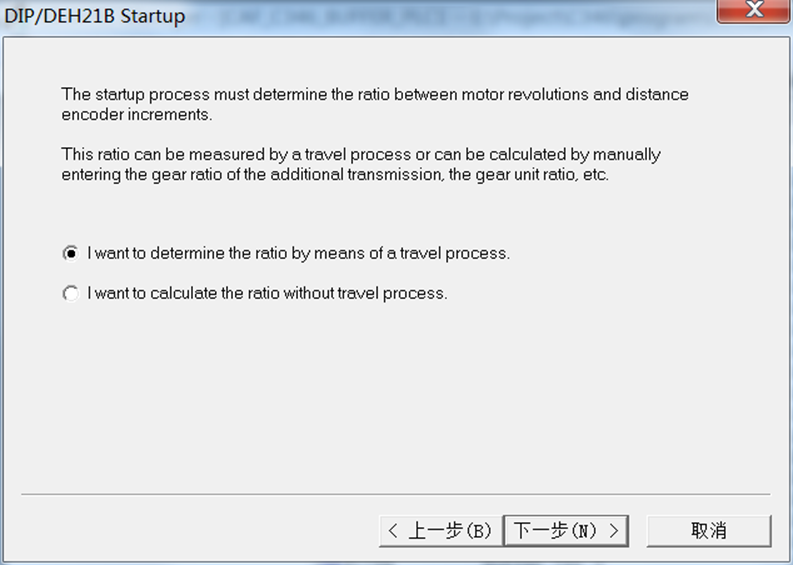

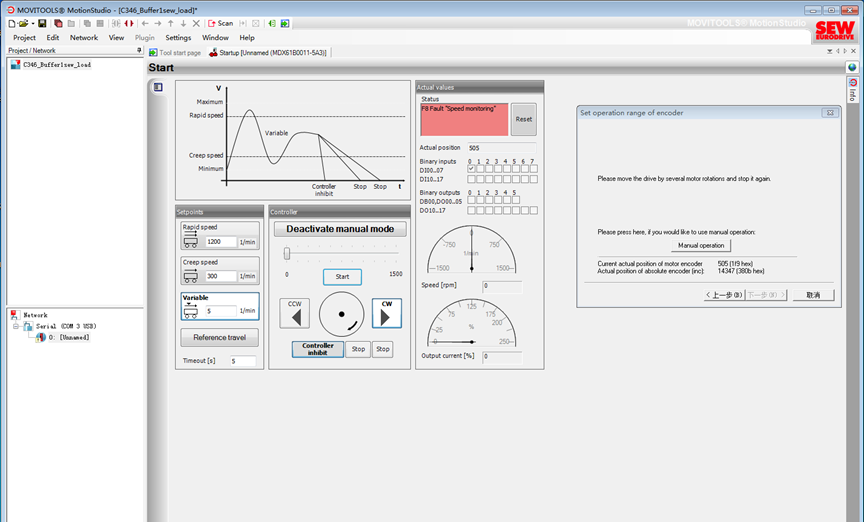

移载机内置编码器和外置编码器匹配。

image-20250522205733747

提示：做这一步时，如果出现电机不能转动，或产生报警不能通过编码器匹配。需要检查以下内容：

1电机不能转动：

a可能是由于变频器的安全24V未给

b电机抱闸未打开

c机械设备运动到极限位置或被锁定

2变频器报警：a速度故障编码器线缆有接触不良或错误如同下图

image-20250522205831537

单击下一步

image-20250522205846506

单击下一步

image-20250522205903857

单击下一步

image-20250522205929872

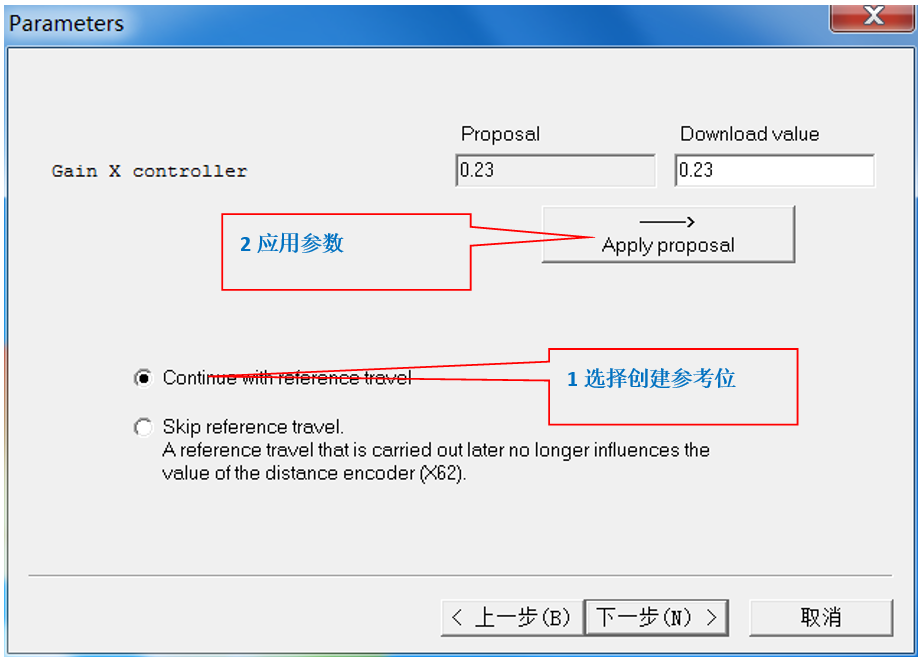

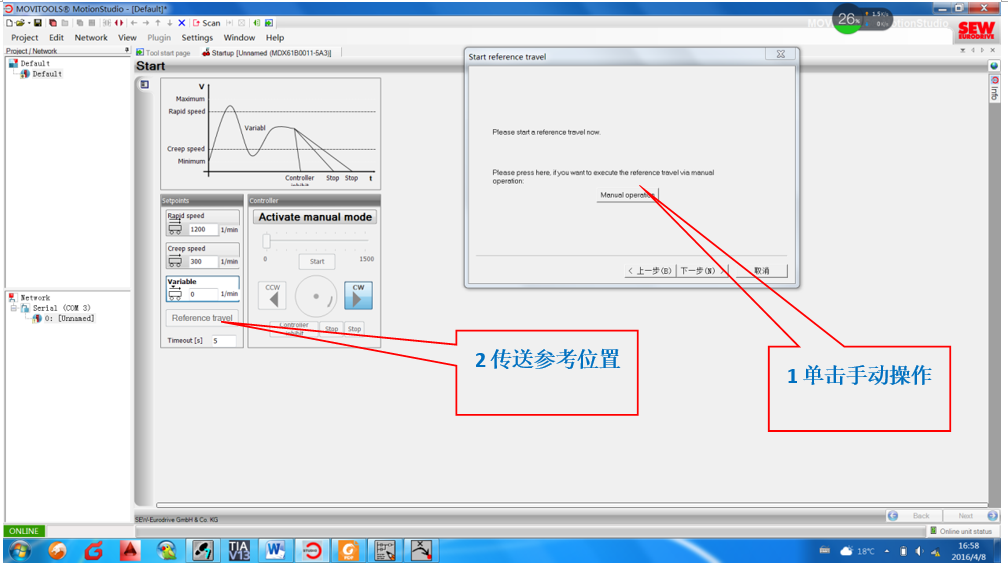

编码器匹配通过后点击下一步，进入下图画面传送参考位置。

提示：传送参考位置前请断开变频器安全24V电源，否则会弹出禁止修改提示框；修改成功后也会弹出提示框，根据提示继续配置。

image-20250522205951899

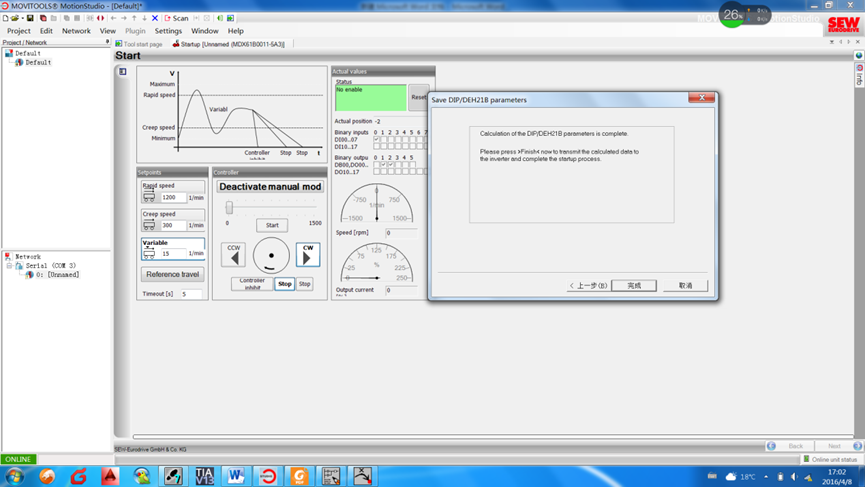

单击“完成”。

image-20250522210003836

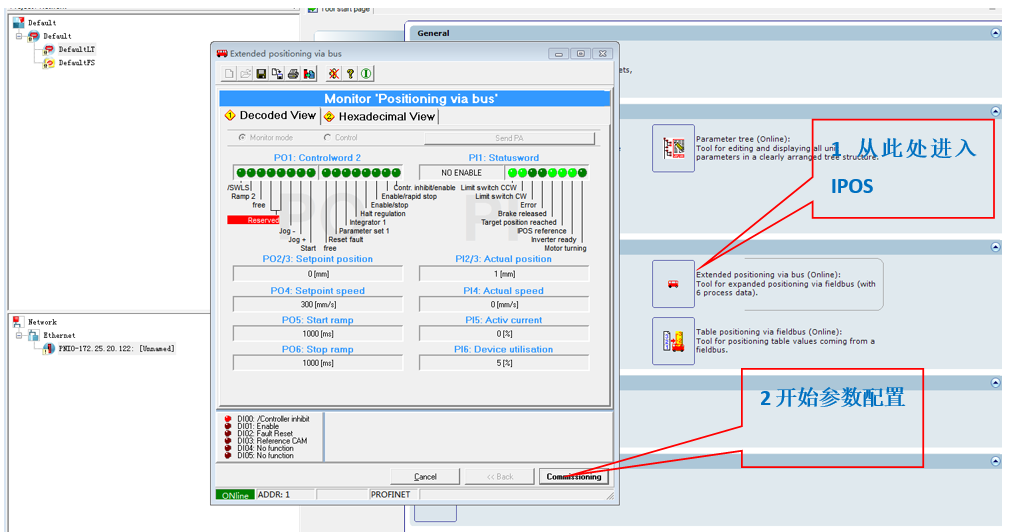

三、 IPOS配置

image-20250522210033621

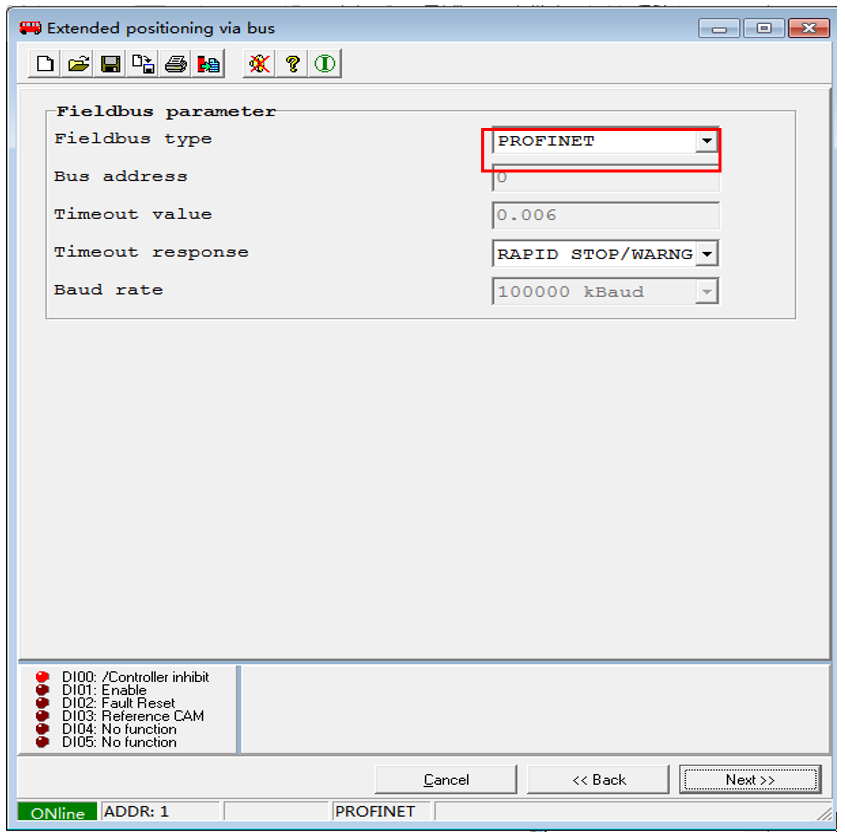

设置通信总线类型为Profinet，单击下一步

image-20250522210130165

参数设置单击下一步

image-20250522210205472

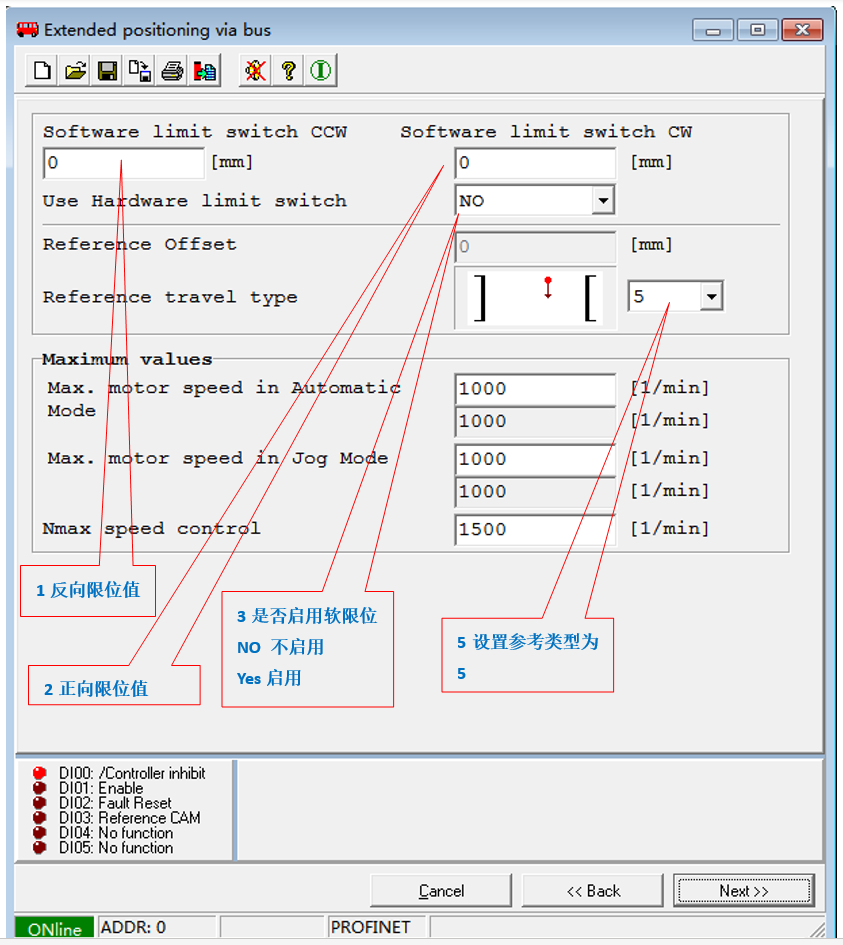

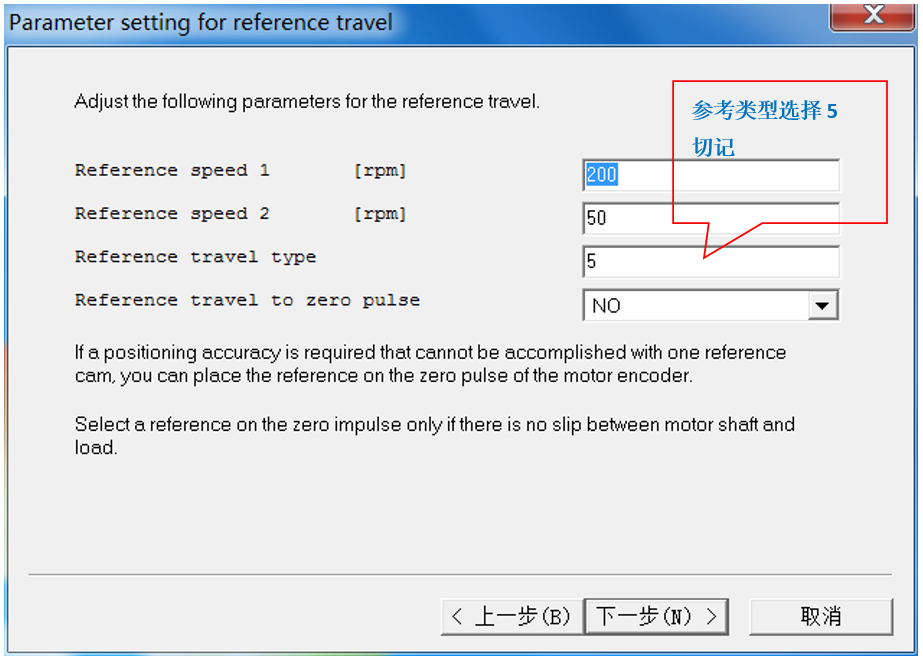

变频器软限位，及参考类型设置单击下一步

image-20250522210229213

image-20250522210236898

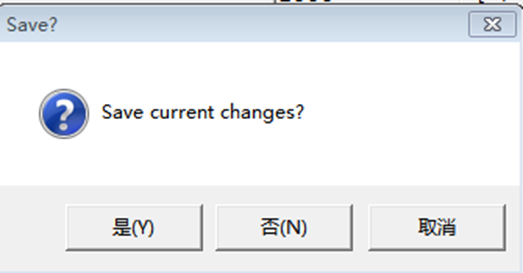

选择“否“不保存

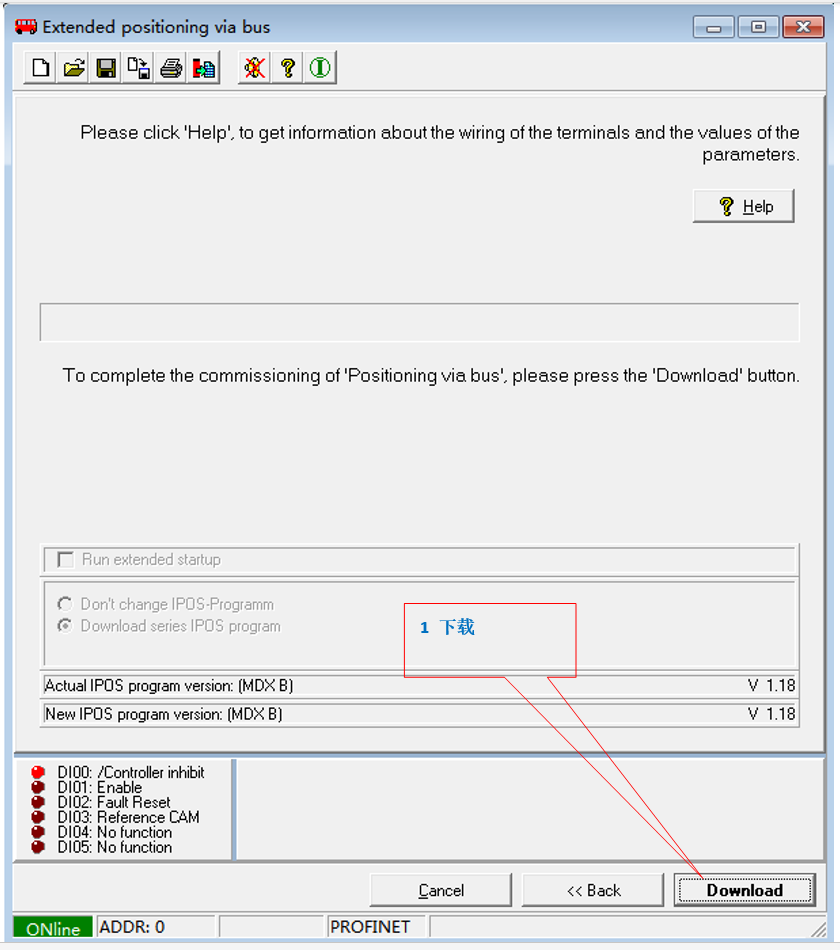

下载配置的参数，提示：下载参数需要断开变频器的安全24V电源

image-20250522210301645

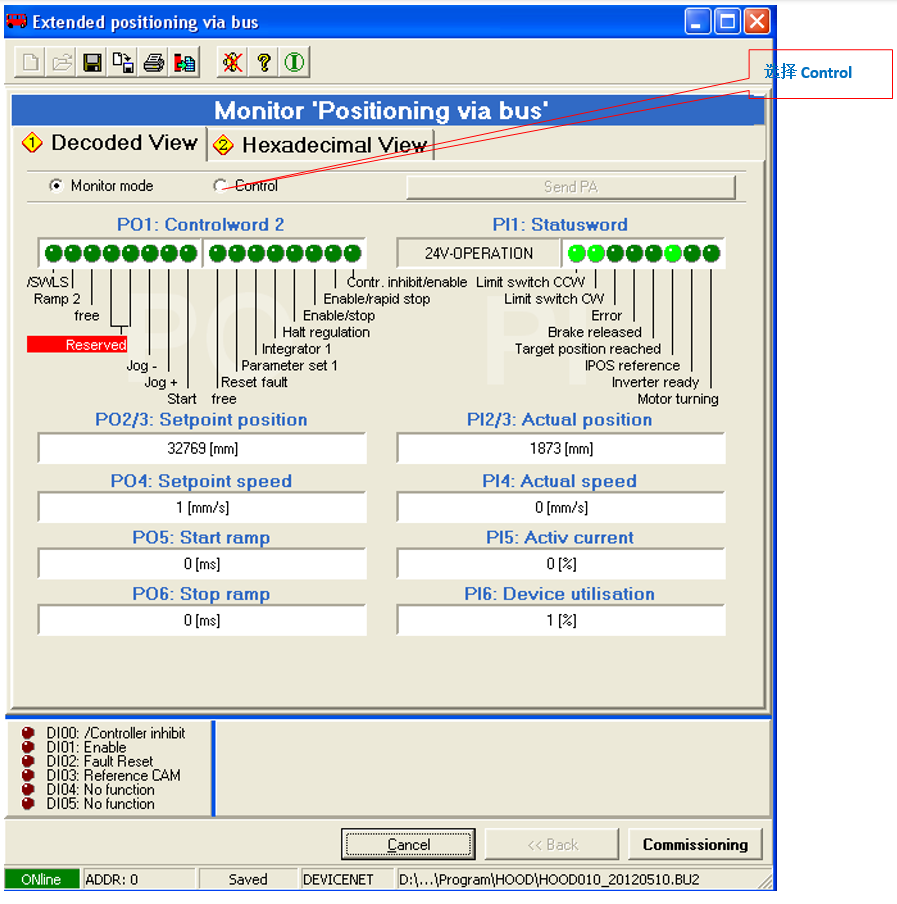

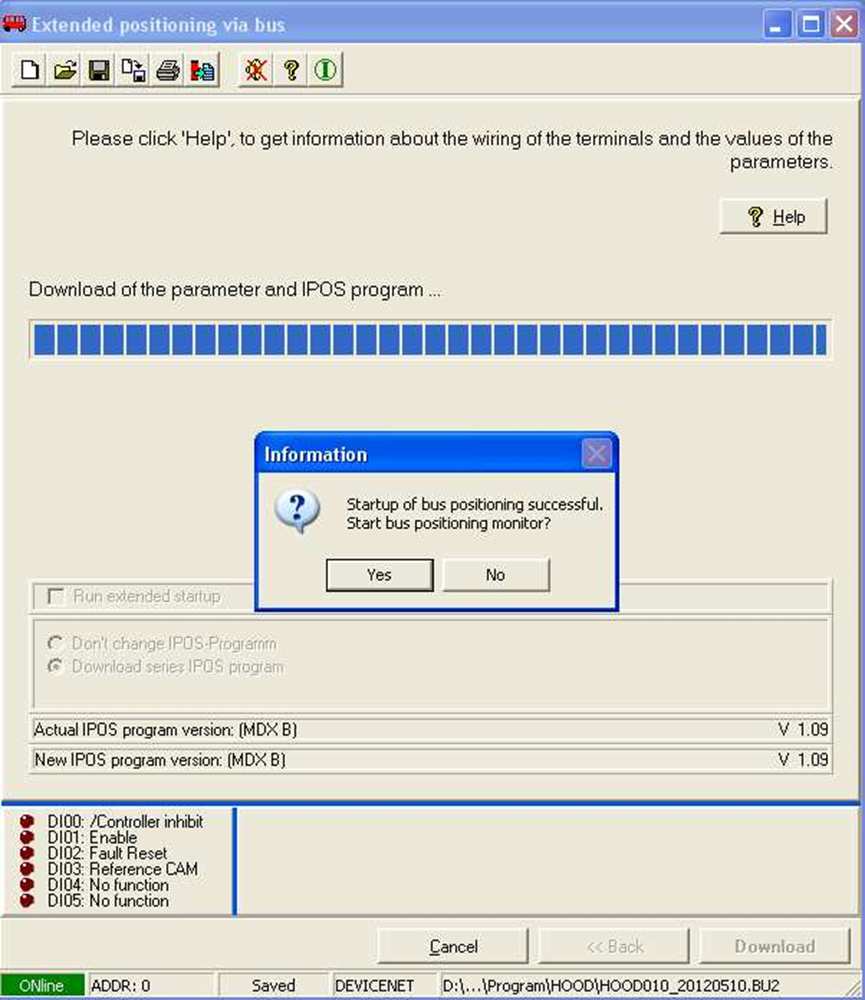

点“yes”监控状态

image-20250522210316464

image-20250522210352603

参考设置No.1

image-20250522210417474

参考设置No.2

image-20250522210438966

参考设置No.3

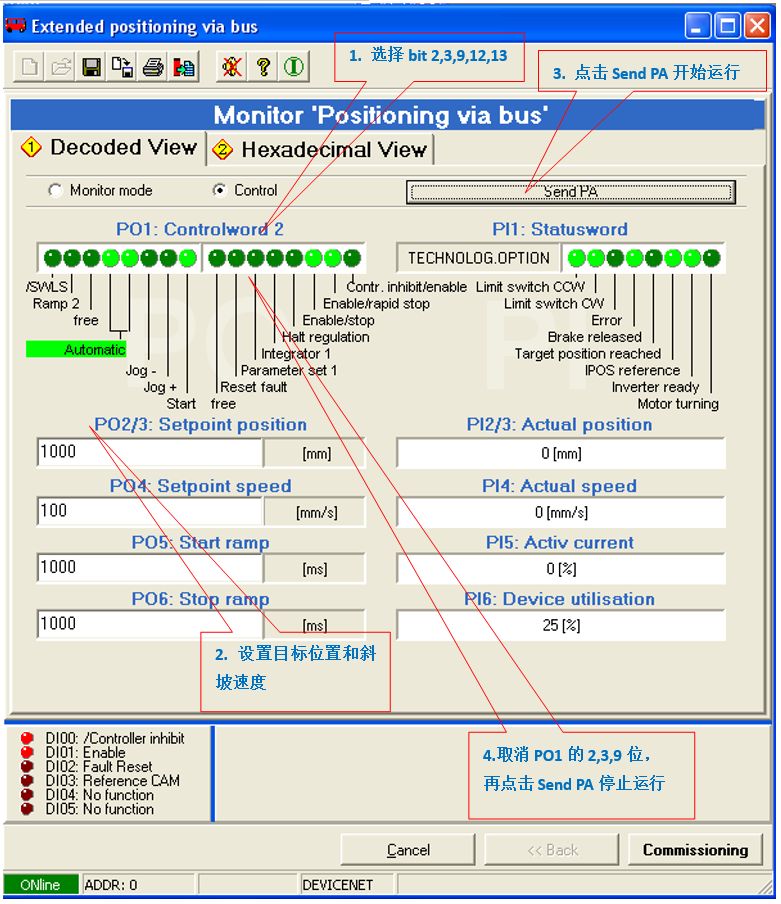

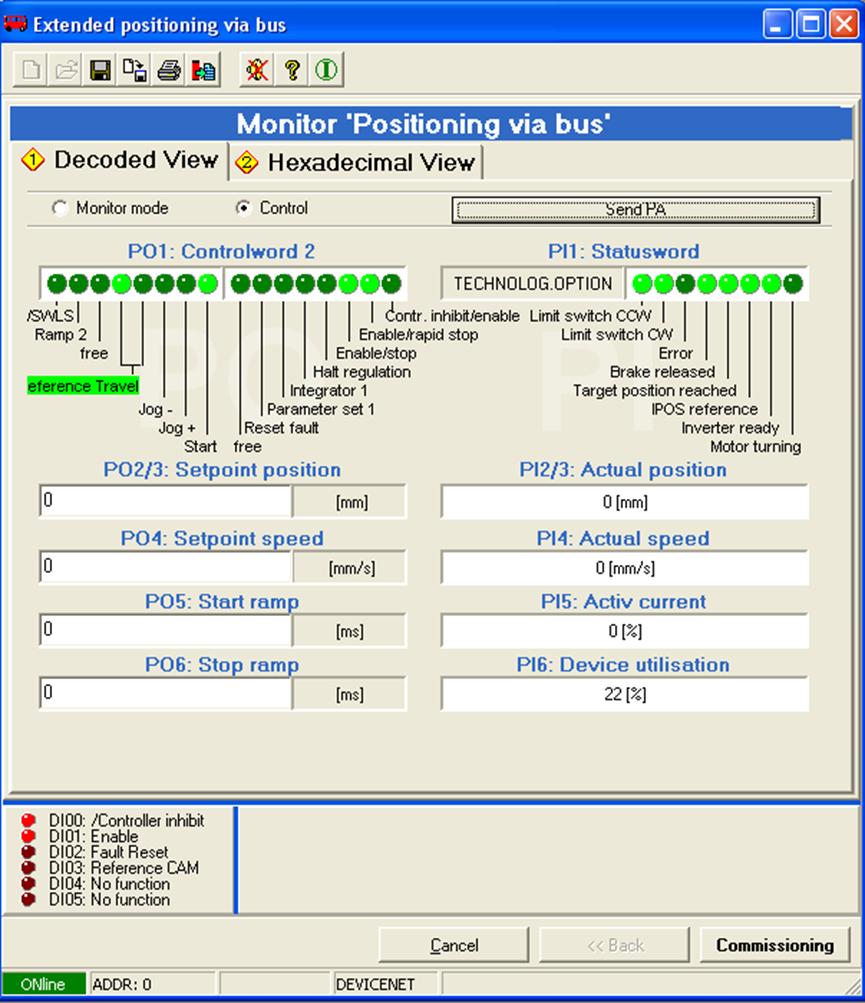

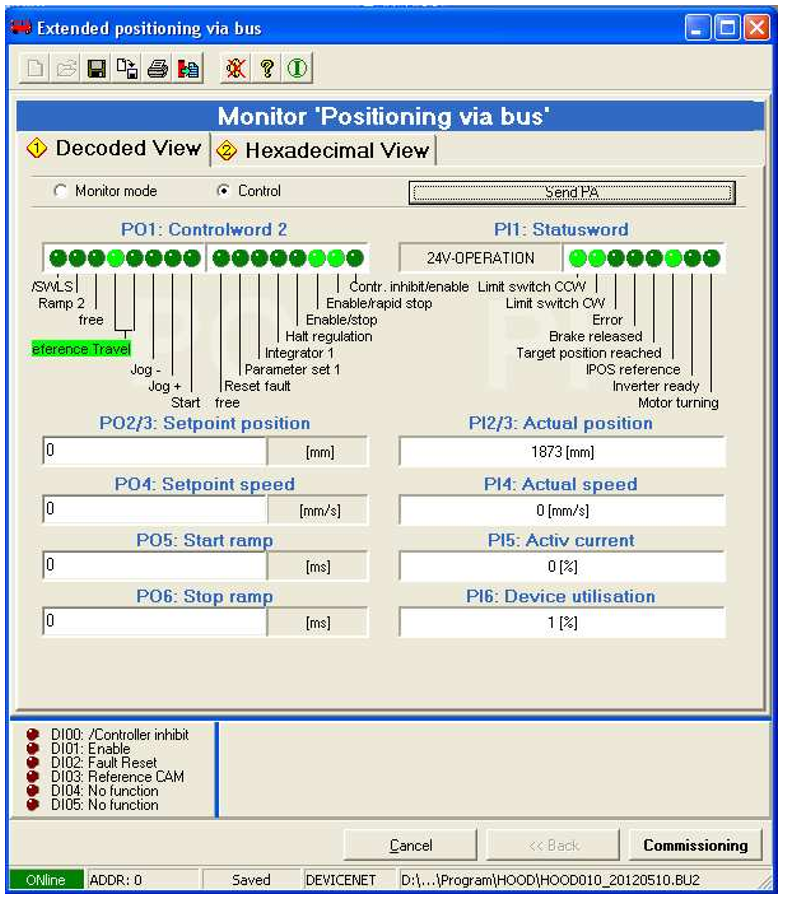

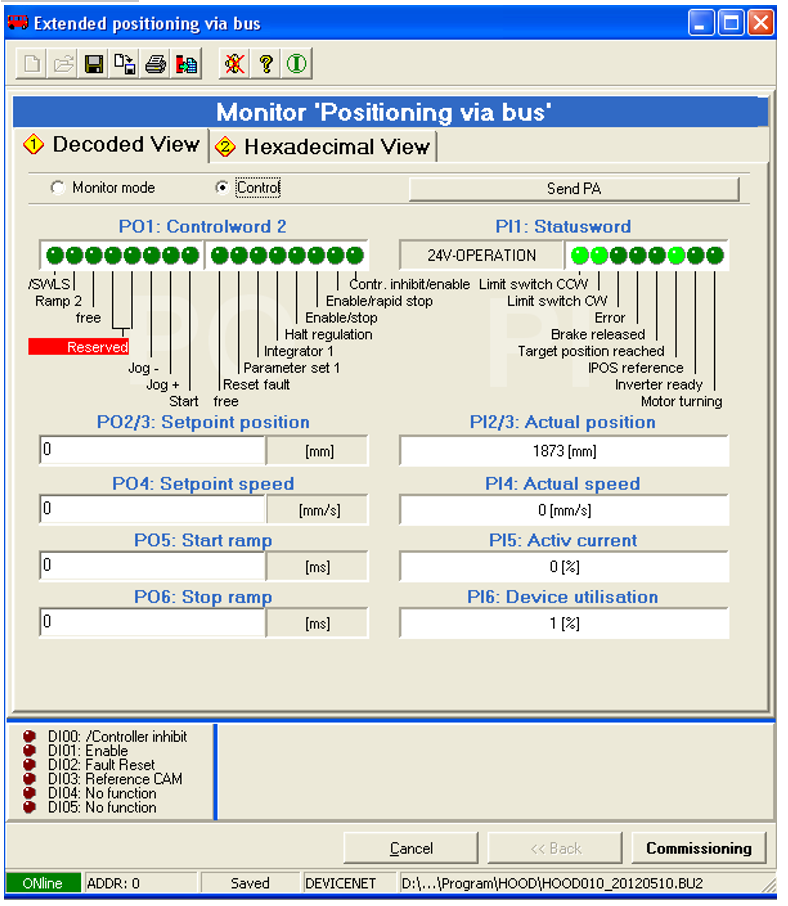

选择PO1 第2,3,9,13 位，点击“SendPA”Start reference，编码器反馈值为0（PI2/3 Actual position=0）

image-20250522210537816

设置完成这些参数，可以测试运行电机。

image-20250522210558705
