创建项目-添加设备并配置

1、打开MOVITOOLS MotionStudio软件,创建项目;
image-20250520230940811

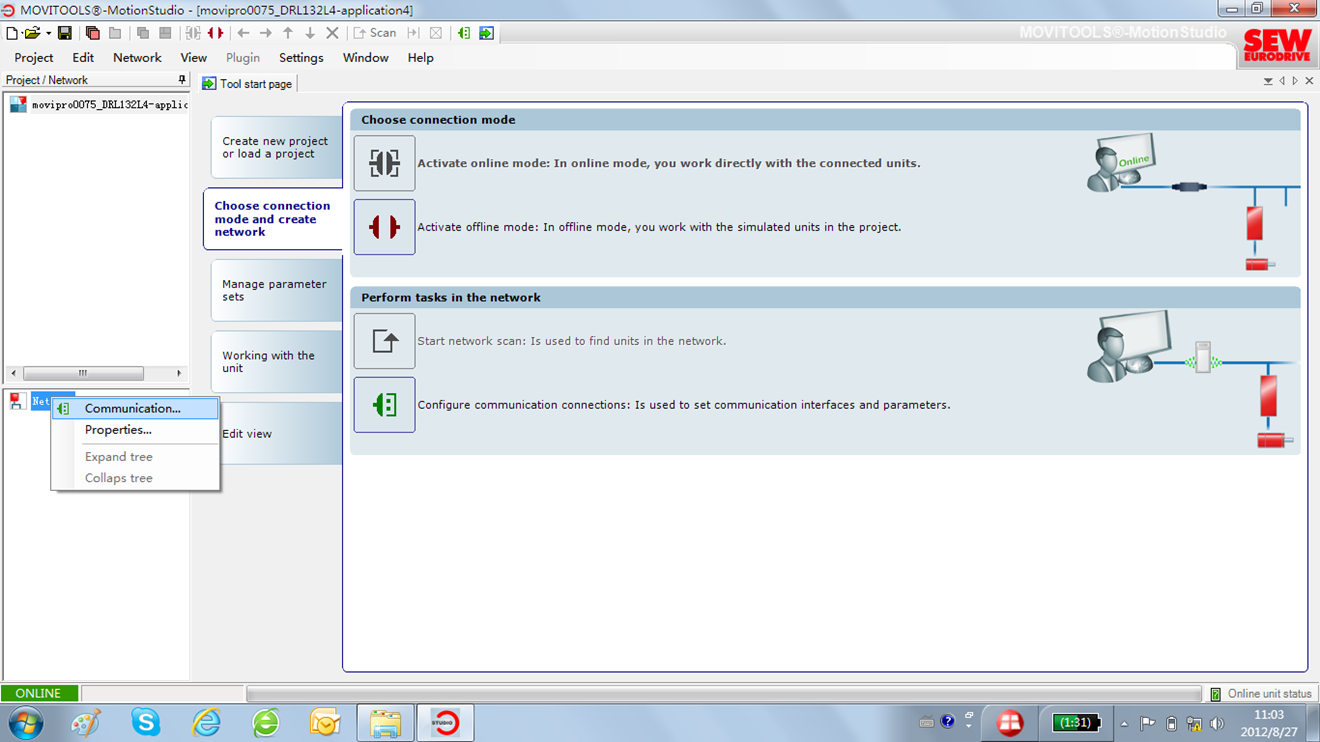

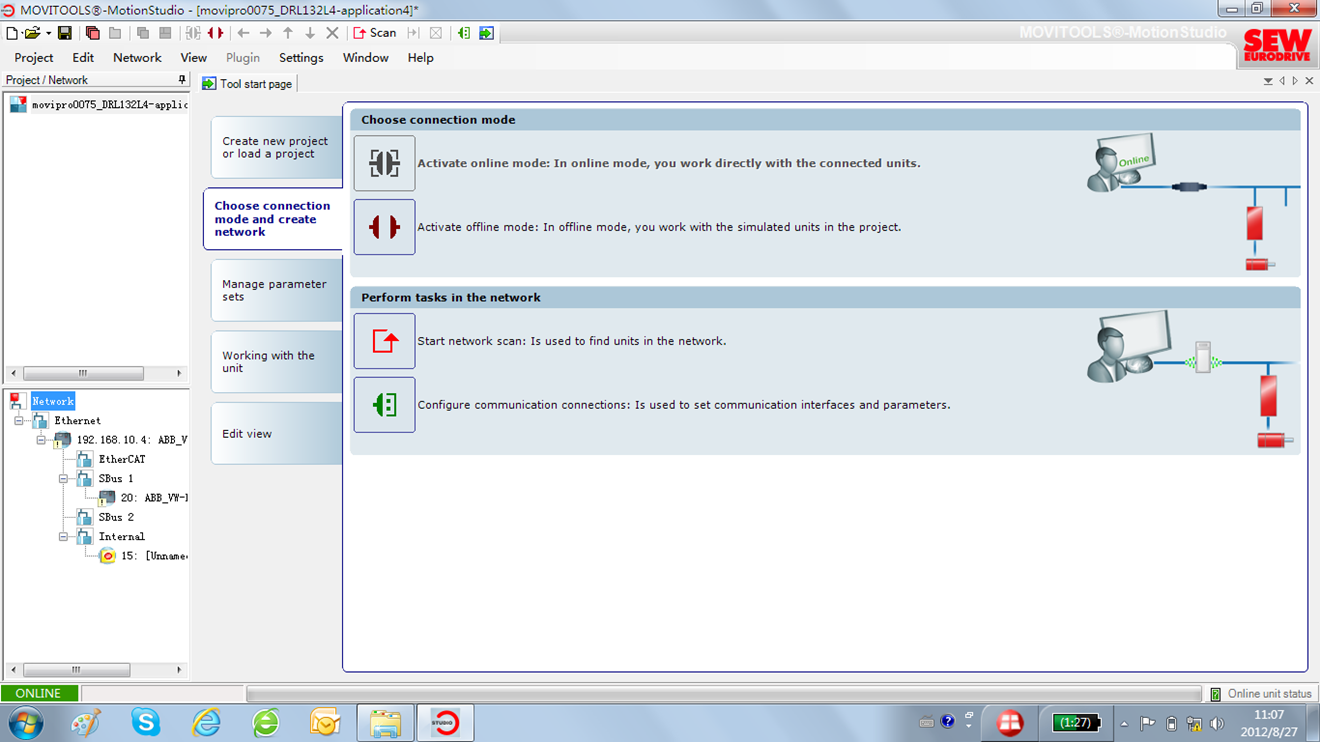

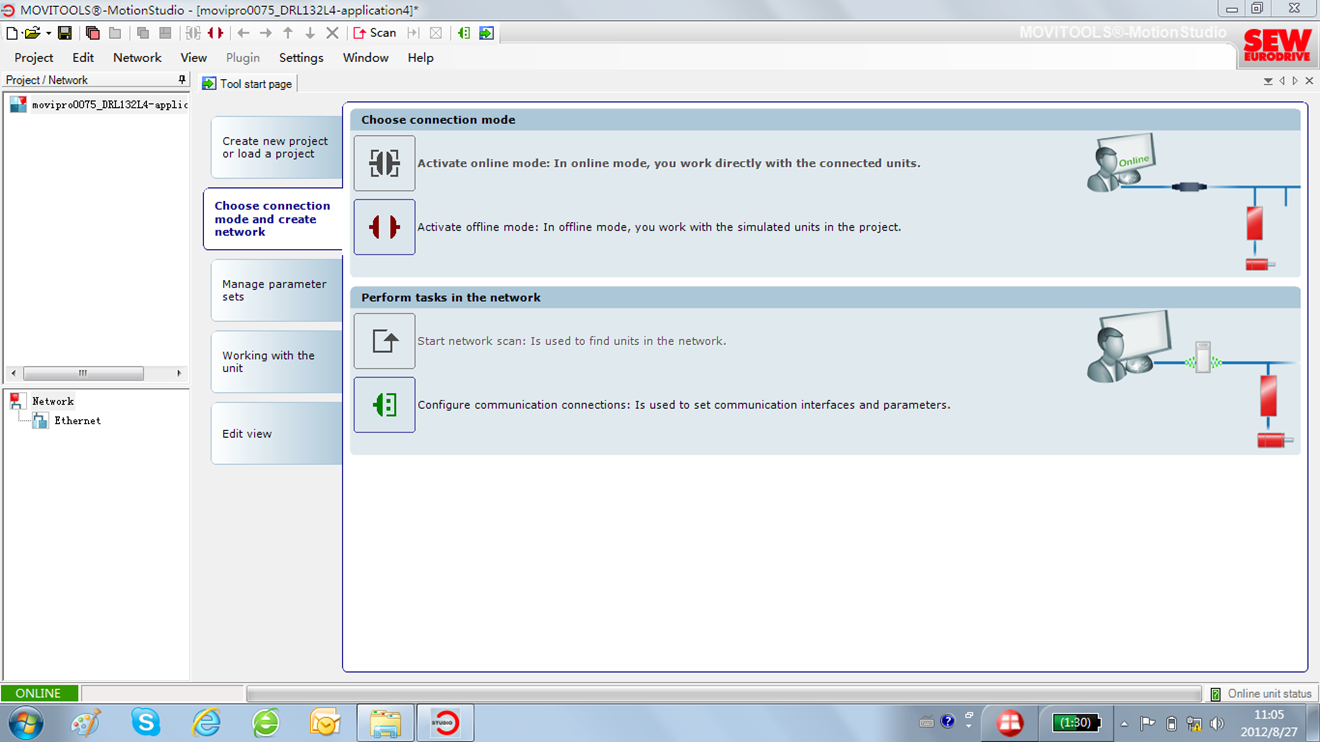

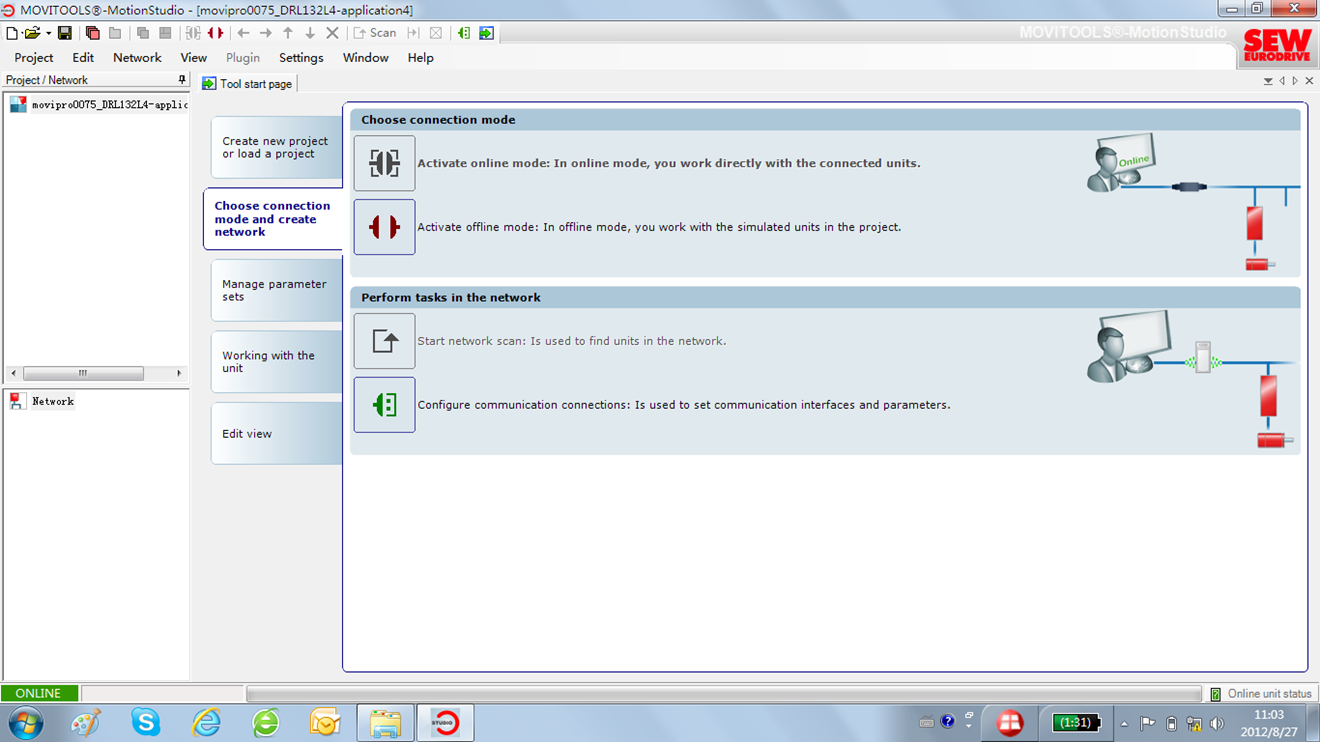

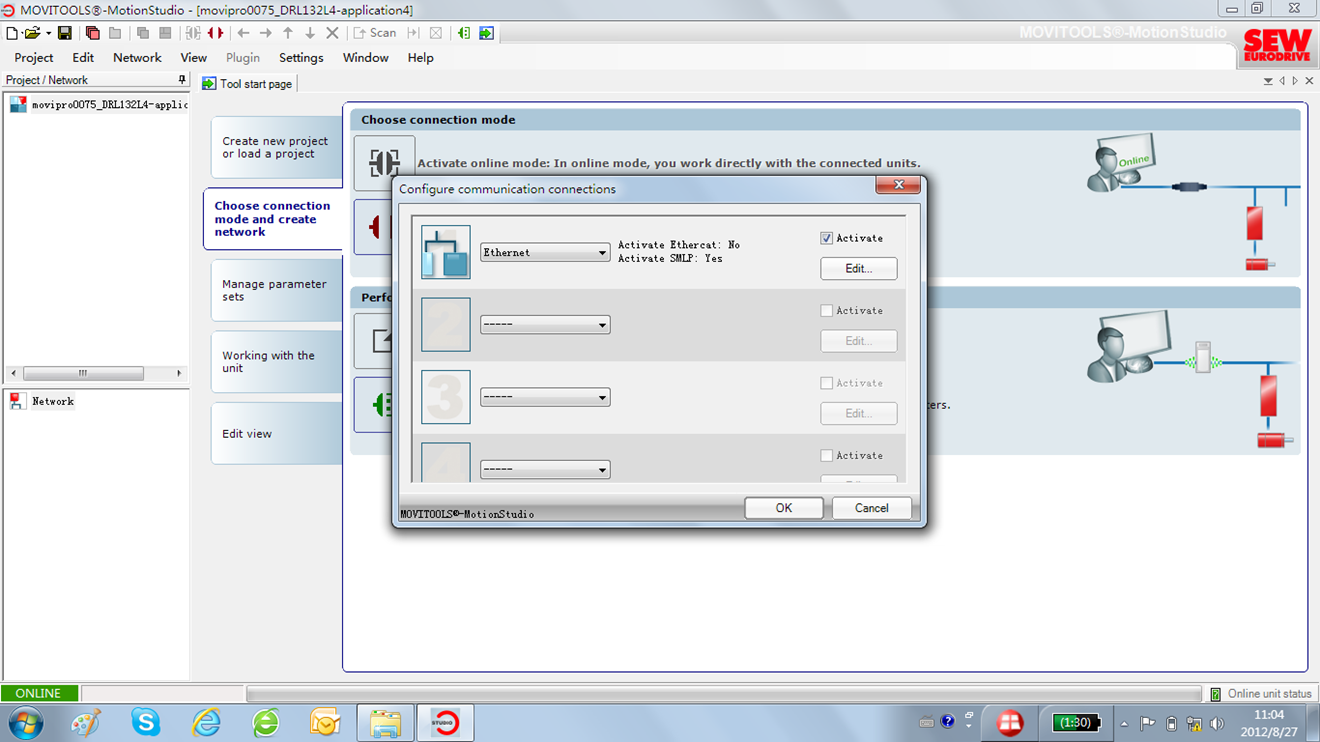

2、用Ethernet线缆连接电脑和MoviPro控制器的service unit。点击“communication”,创建通讯方式;
image-20250520230948605

3、设备初始IP地址为192.168.10.4,将电脑IP地址与其设在同一网段下,点击“OK”即可建立Ethernet连接;如果设备IP地址已被更改,点击“edit”;
image-20250520224324421

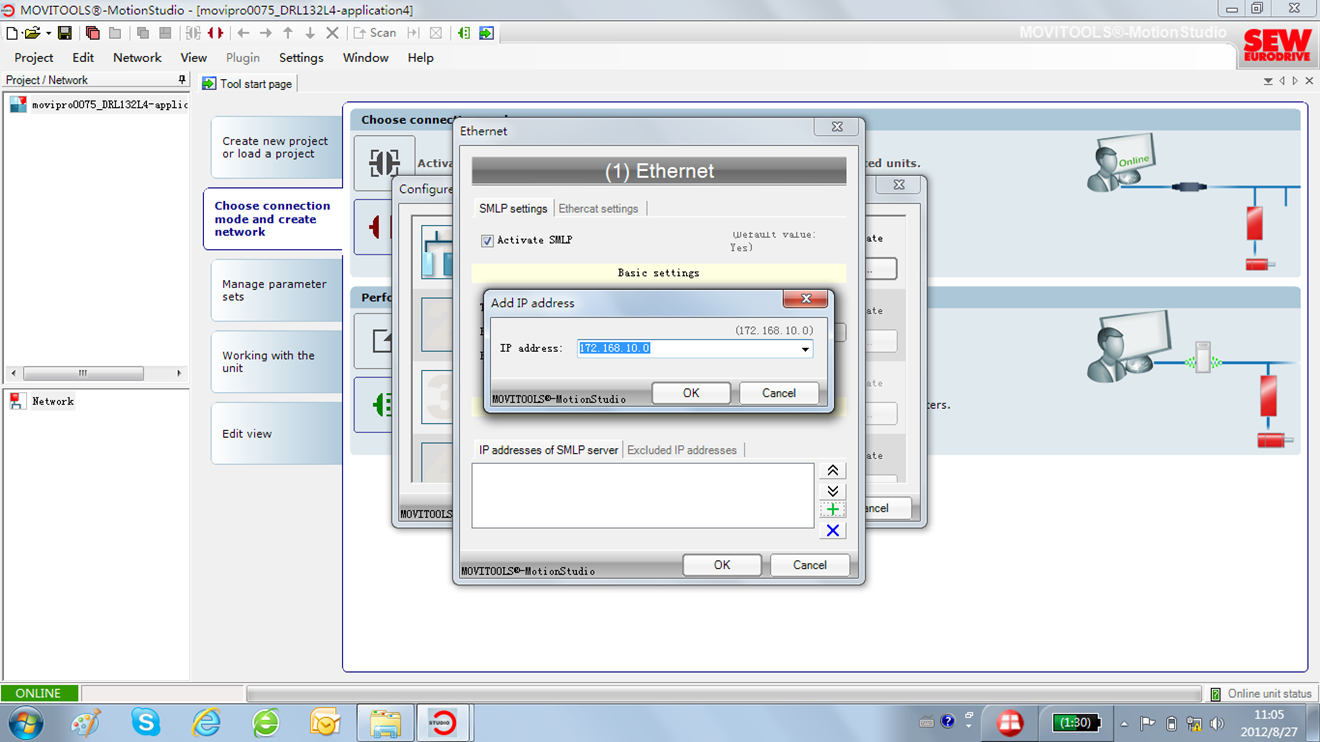

4、添加新的IP地址;
image-20250520224341744

5、网络连接建立完成;
image-20250520224354597

6、扫描网络中的设备;
image-20250520224412310

7、设备扫描完成;
image-20250520224428869

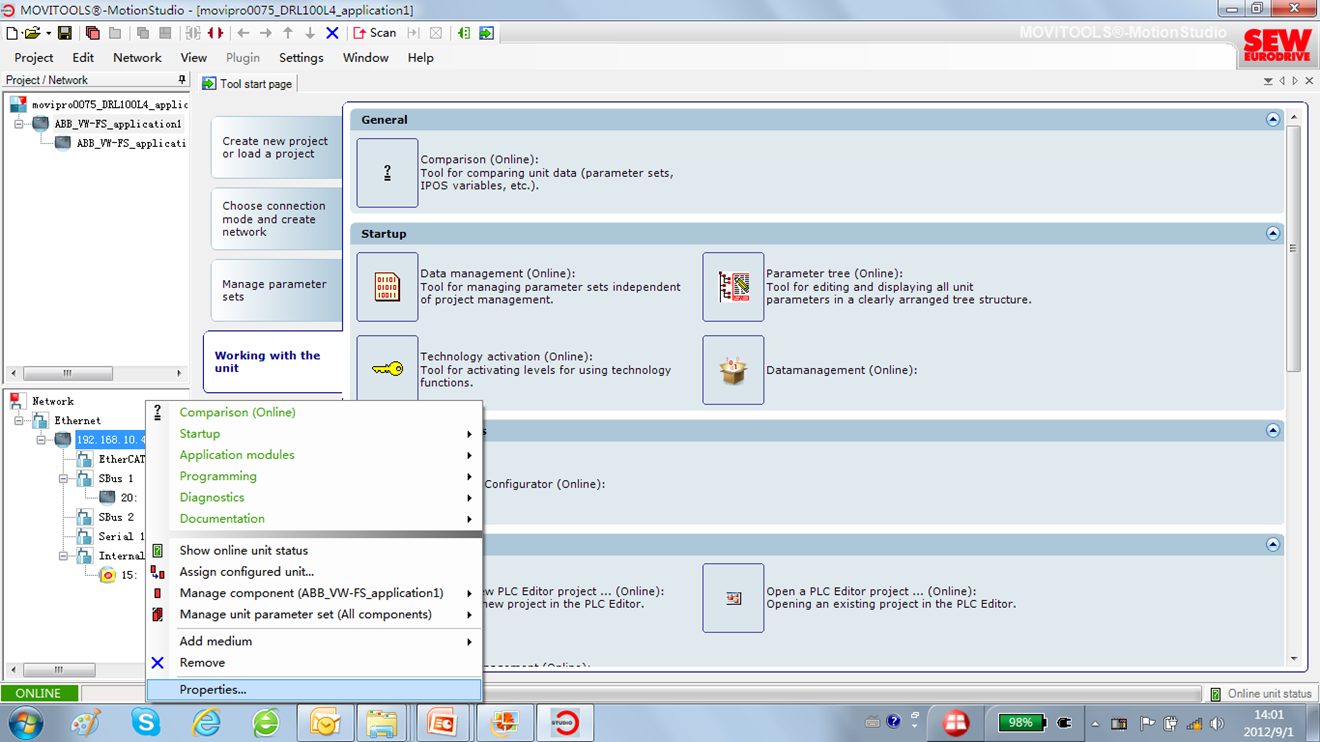

8、点击设备属性;
image-20250520224518855

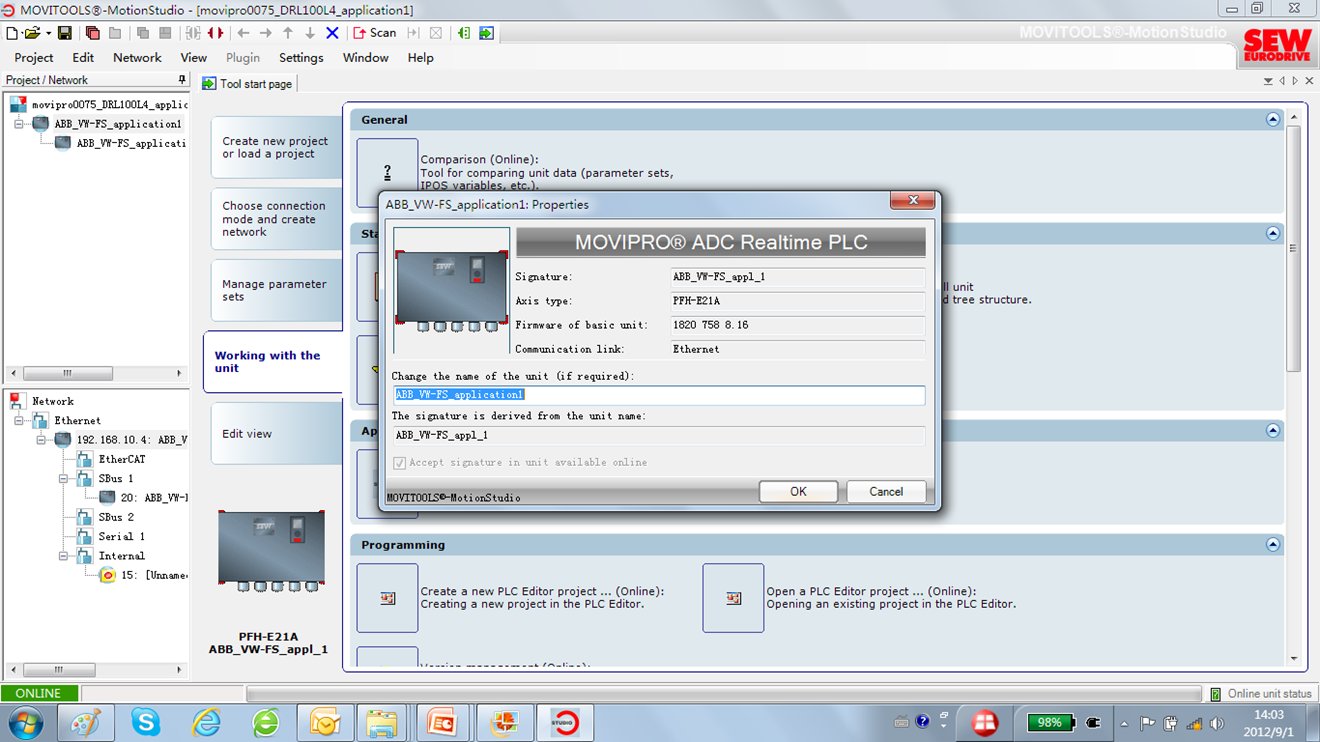

9、设置设备名称;
image-20250520224532942

8、进行设备硬件配置;
image-20250520224548176

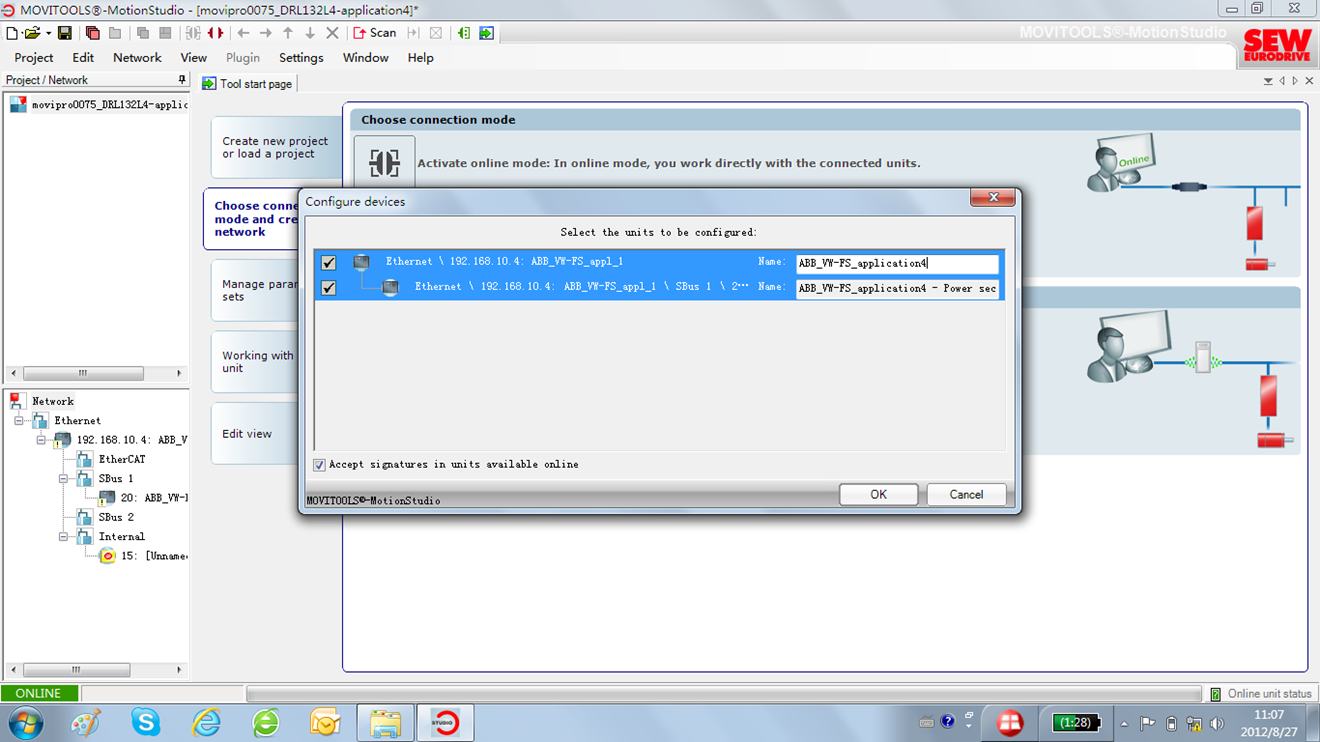

11、选择需要配置的设备;
image-20250520224559520

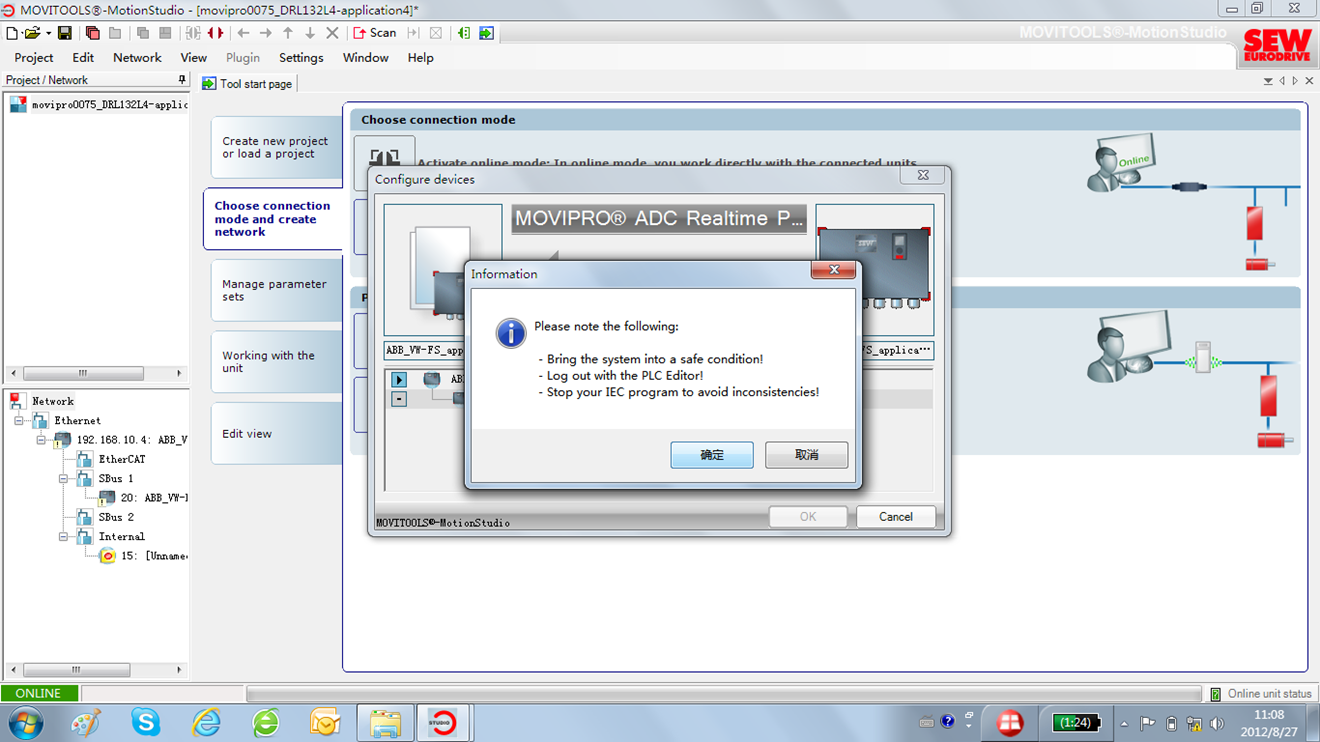

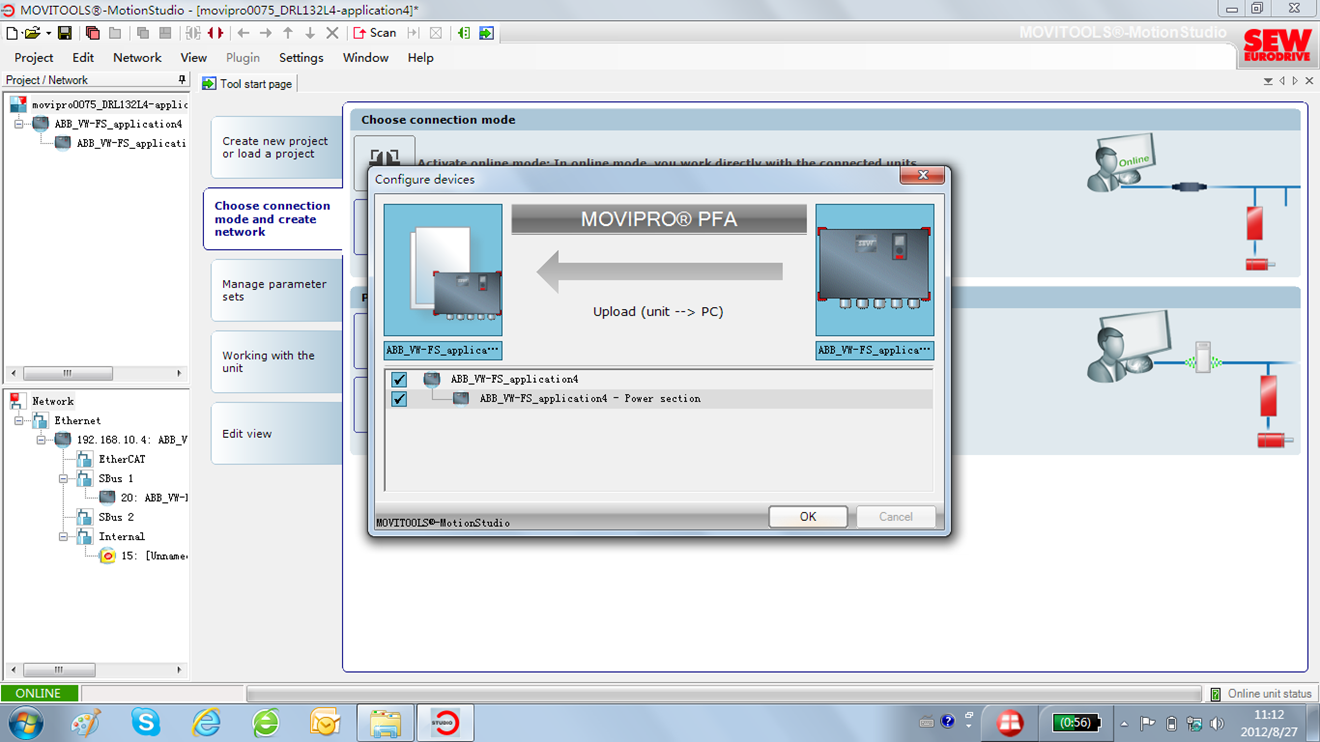

12、点击“确定”;
image-20250520224613368

13、硬件配置完成;
image-20250520224629428

配置电机参数

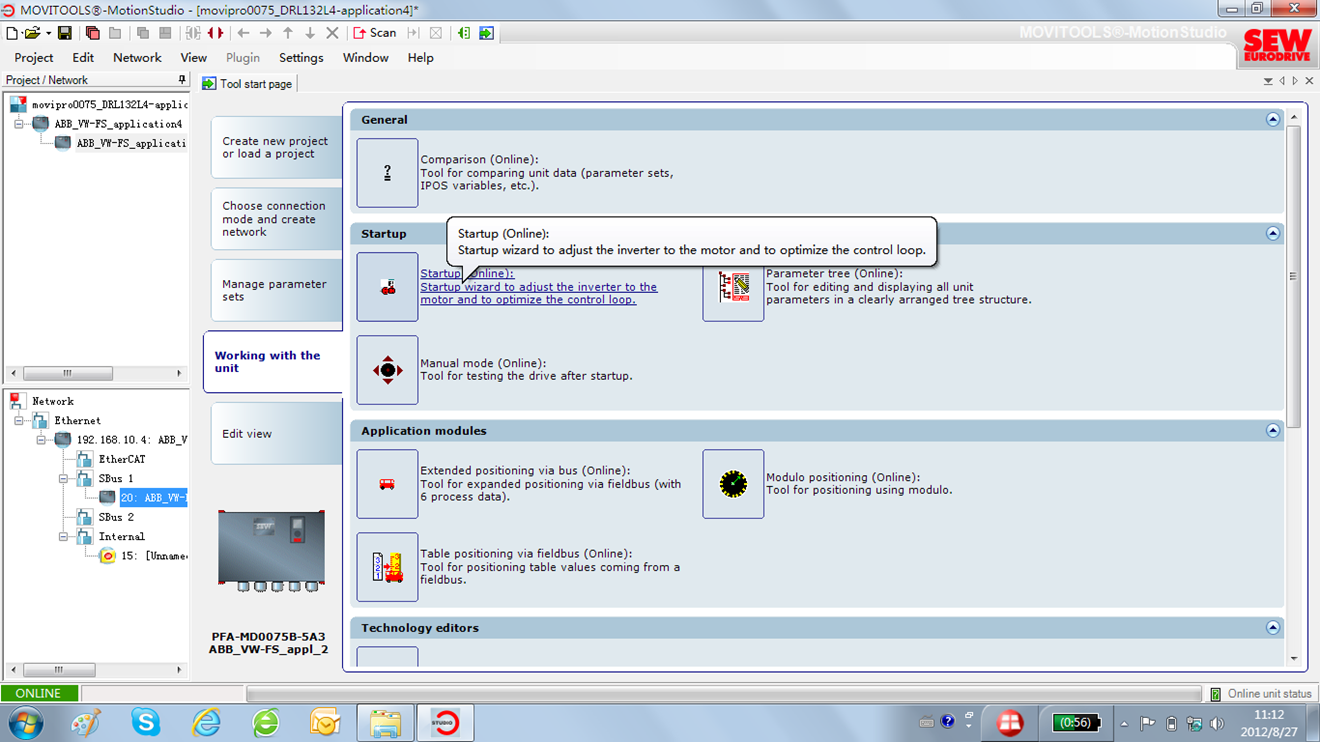

14、进行power section初始化;
image-20250520224645469

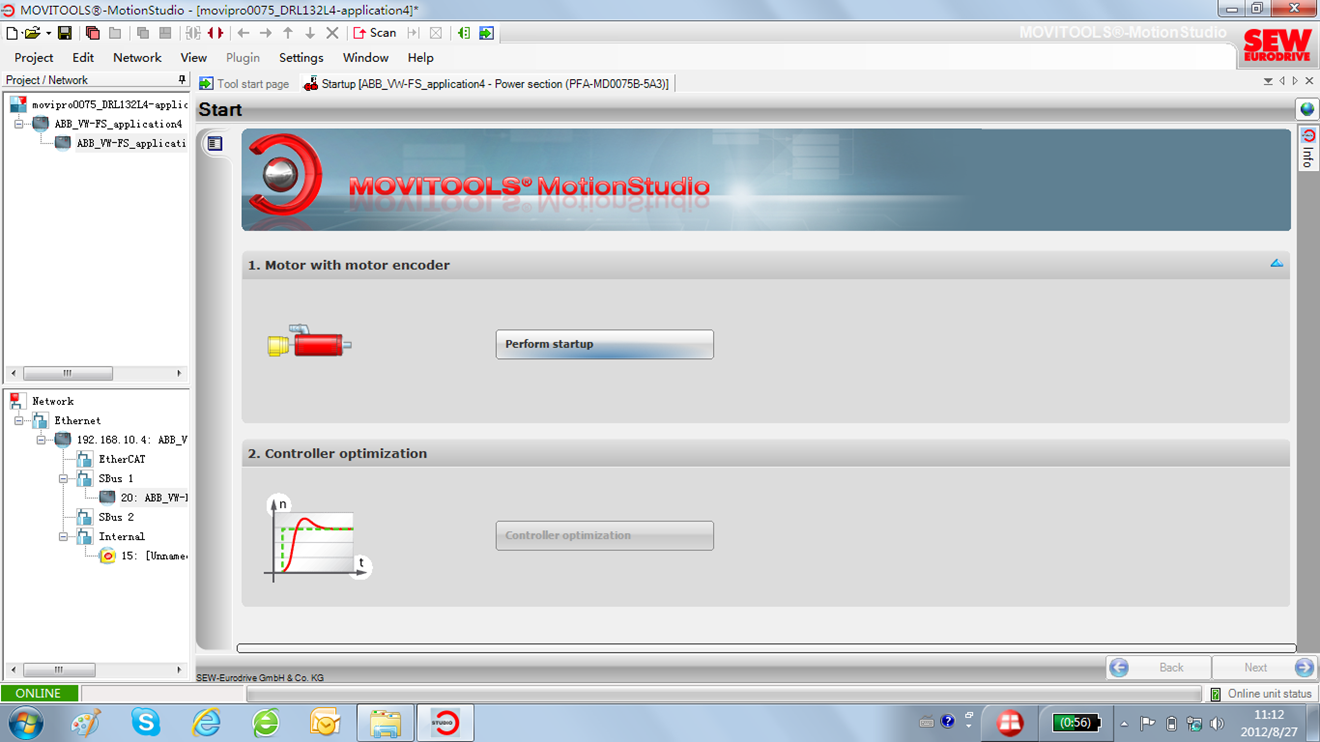

15、点击“perform startup”,开始初始化;
image-20250520224657723

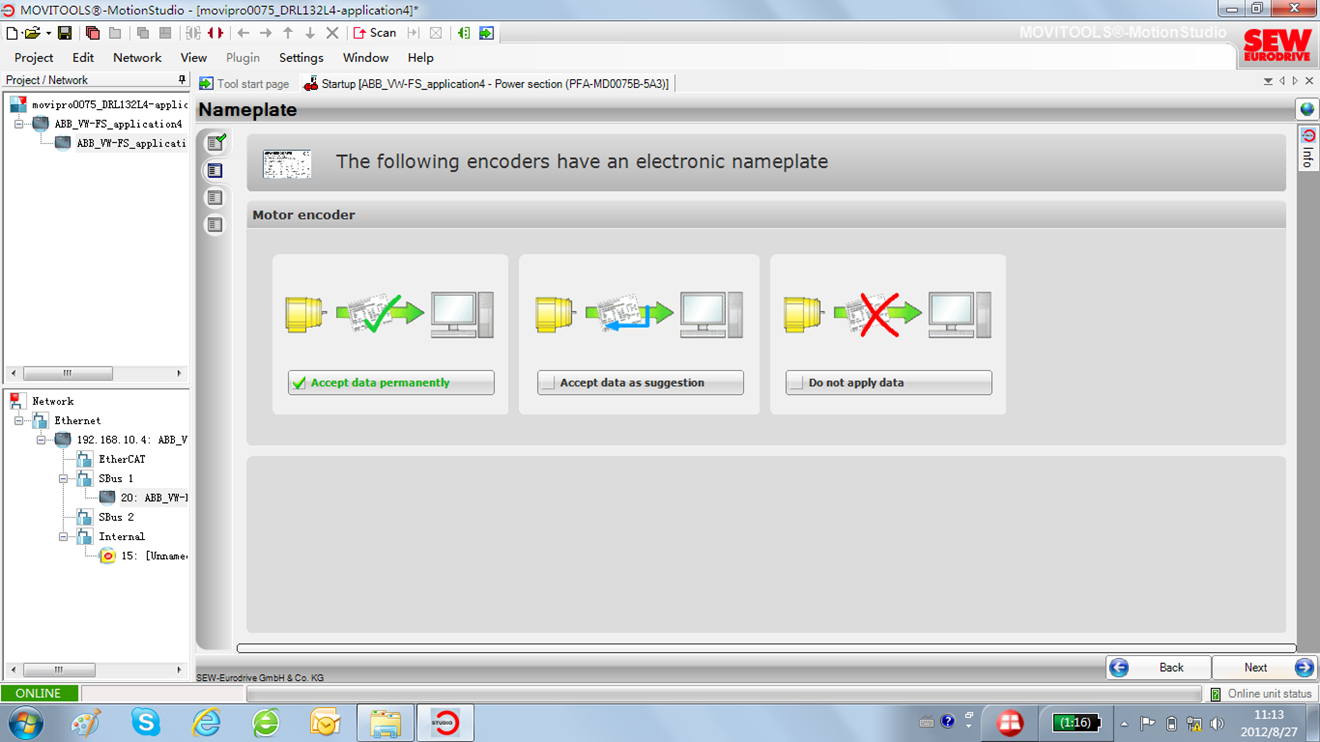

16、如果编码器中有电机的电子铭牌。选择接受编码器铭牌信息,点击“next”;
image-20250520224711463

17、如果编码器中没有电机的电子铭牌。需要对照电机铭牌,将编码器的电子铭牌手动输入 ;
image-20250520224722270

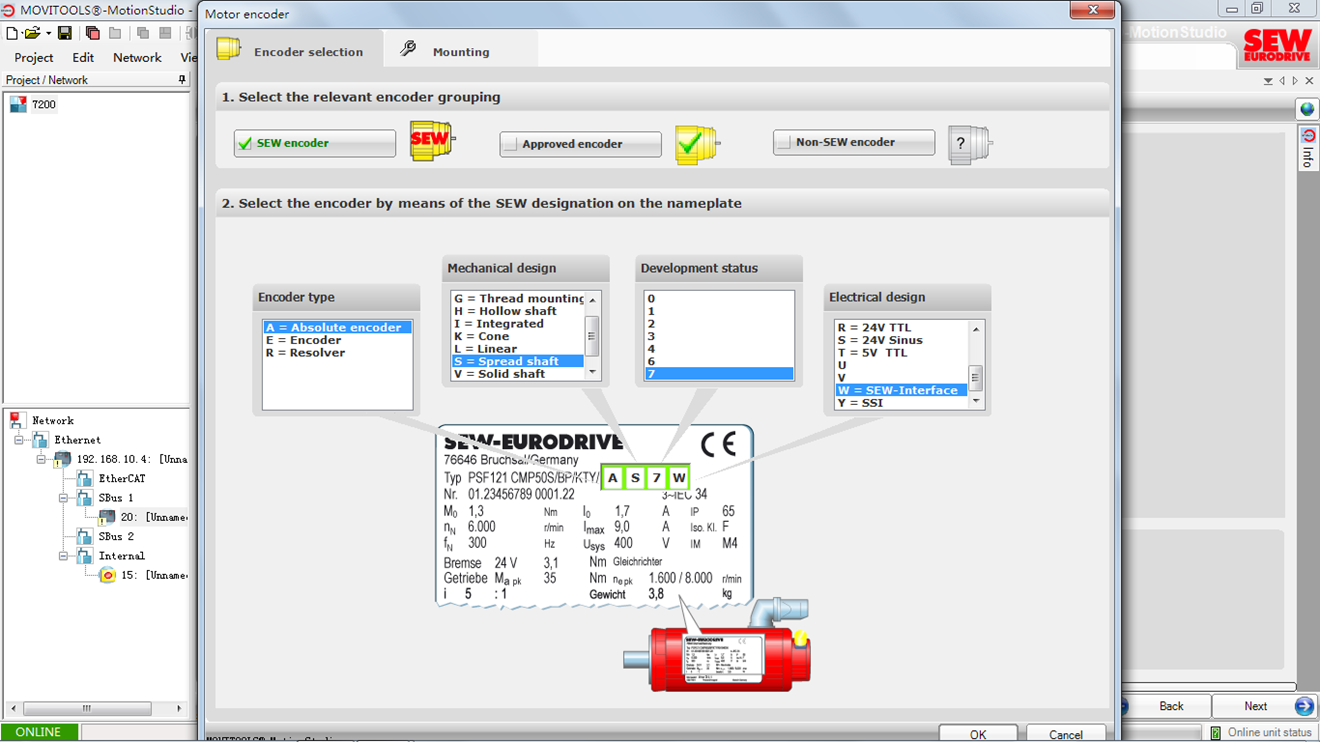

18、对照电机铭牌,确认编码器型号,之后点击“next”;
image-20250520224736776

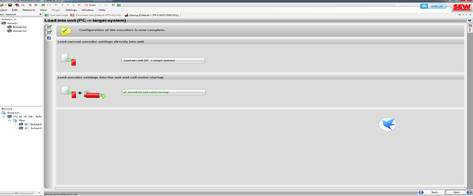

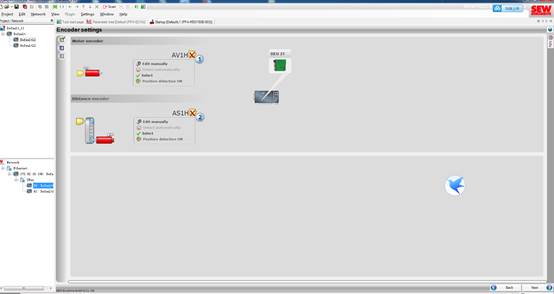

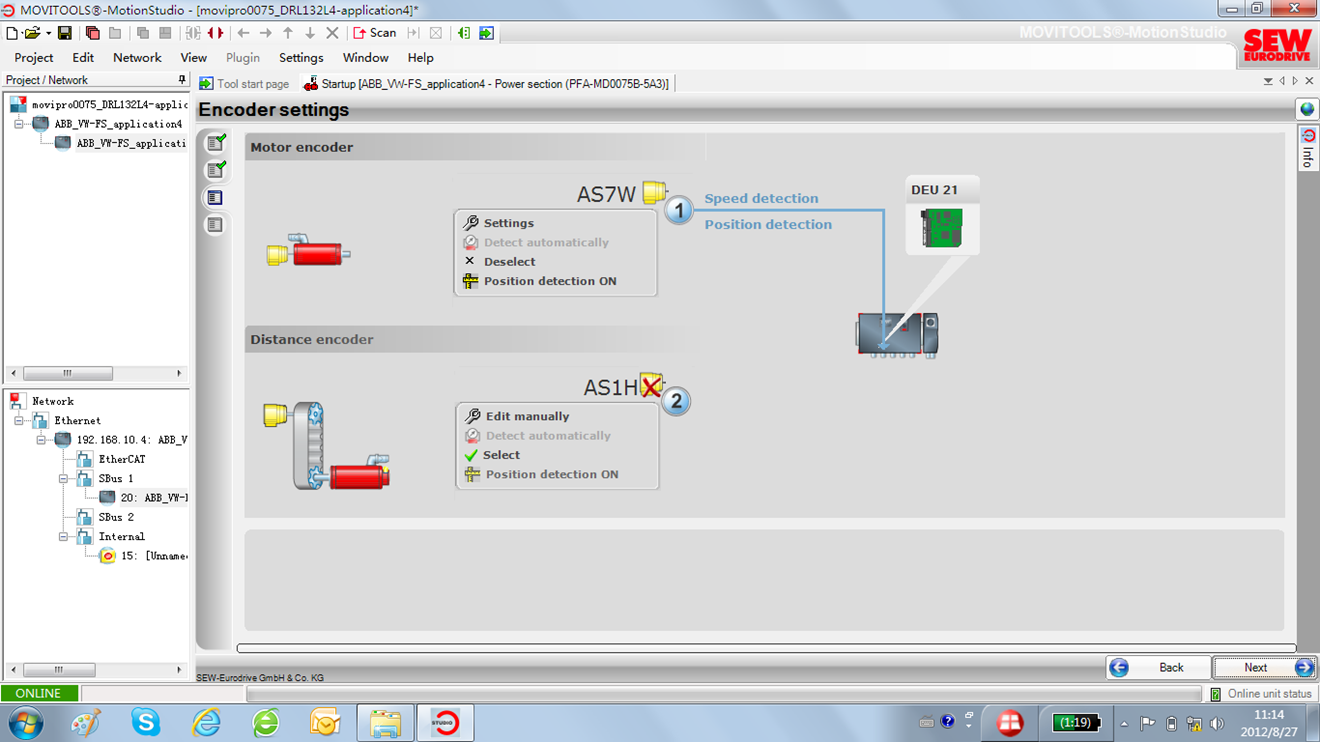

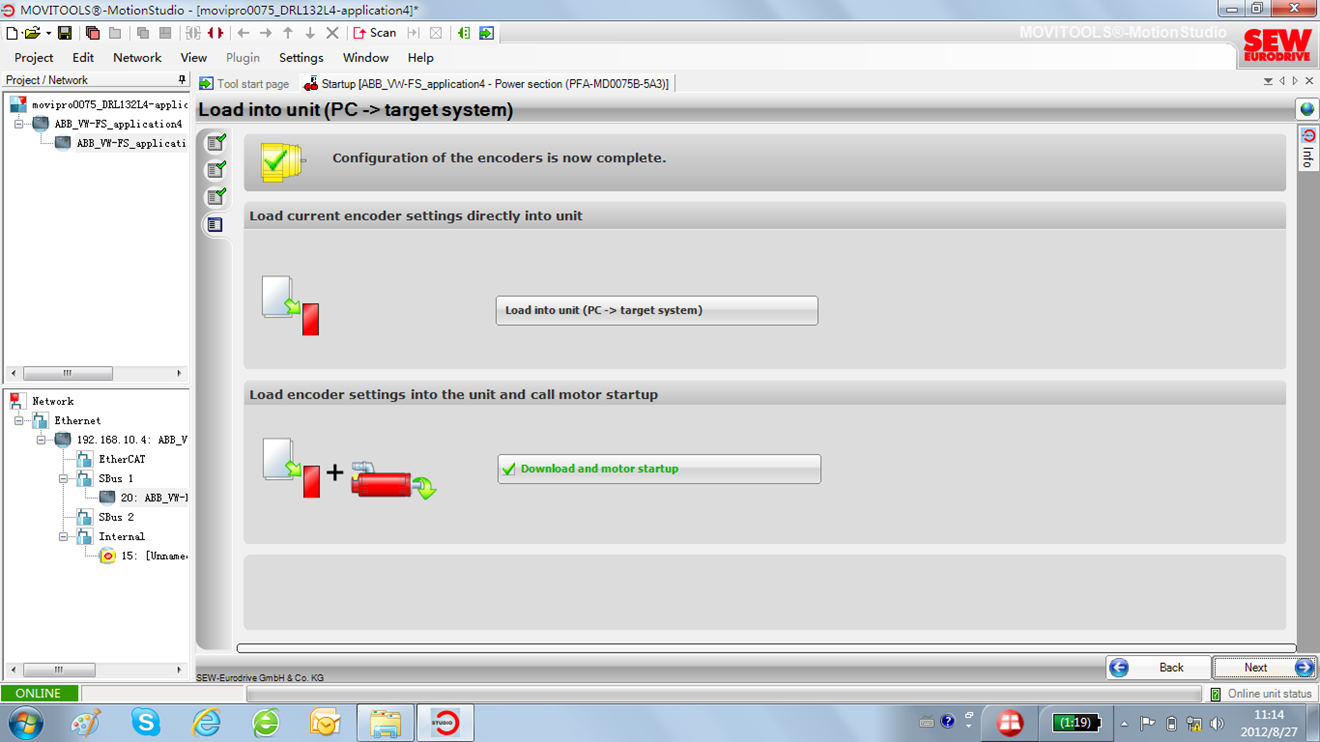

19、编码器配置完成,点击“next”,开始电机初始化;
image-20250520224747069

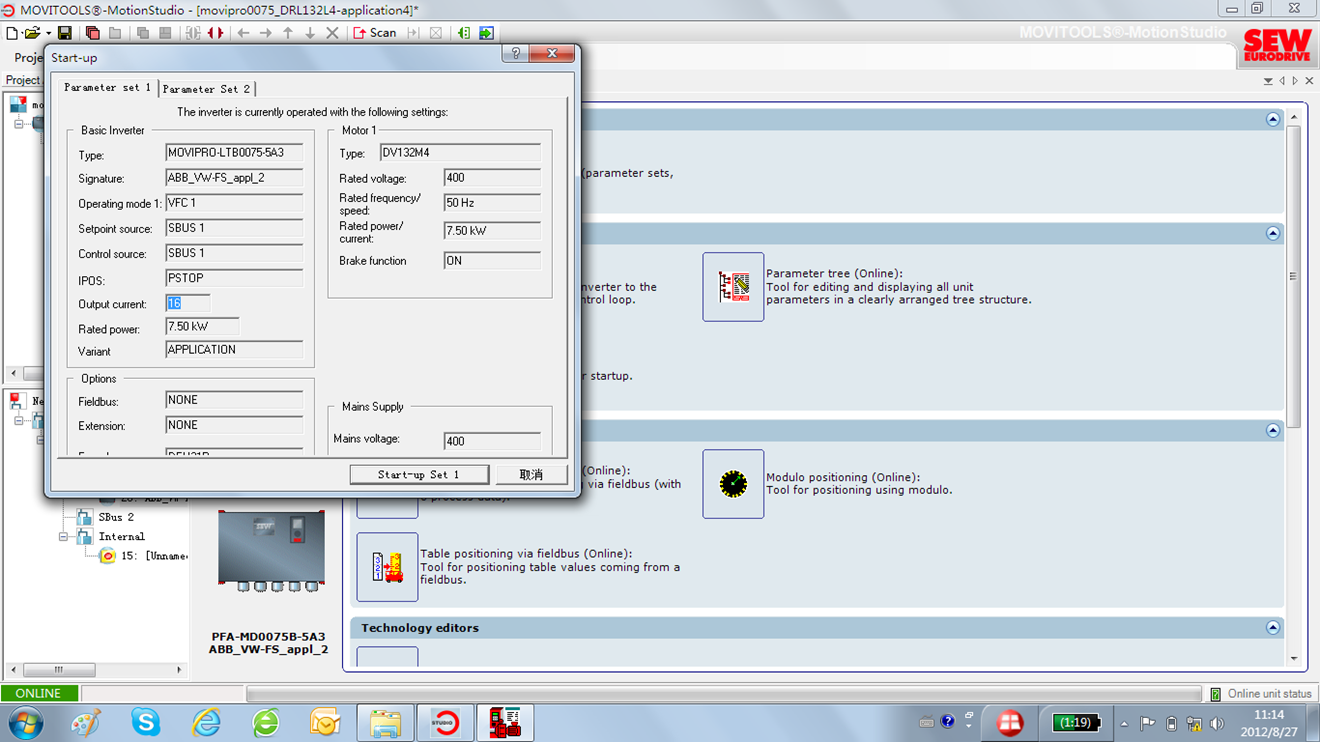

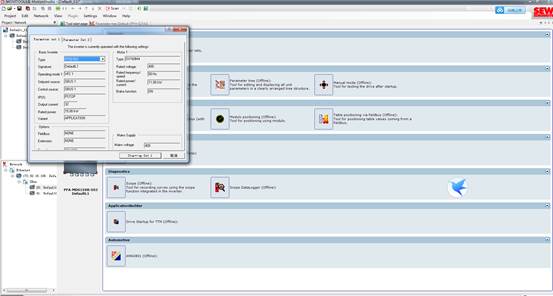

20、点击“startup set-1”,进行parameter set-1设置;
image-20250520224801440

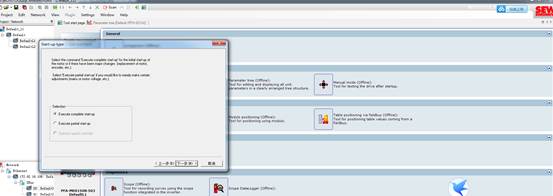

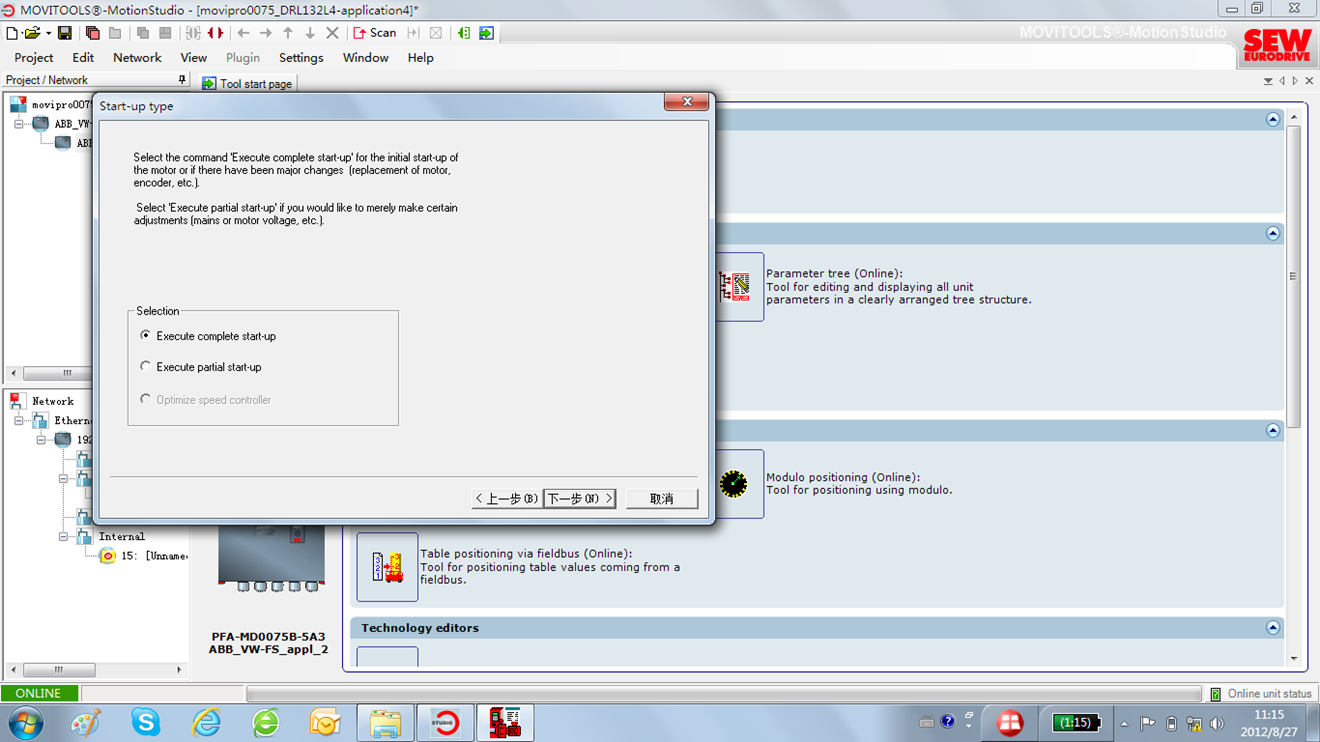

21、选择“Execute complete start-up(执行完整的初始化)”;
image-20250520224813064

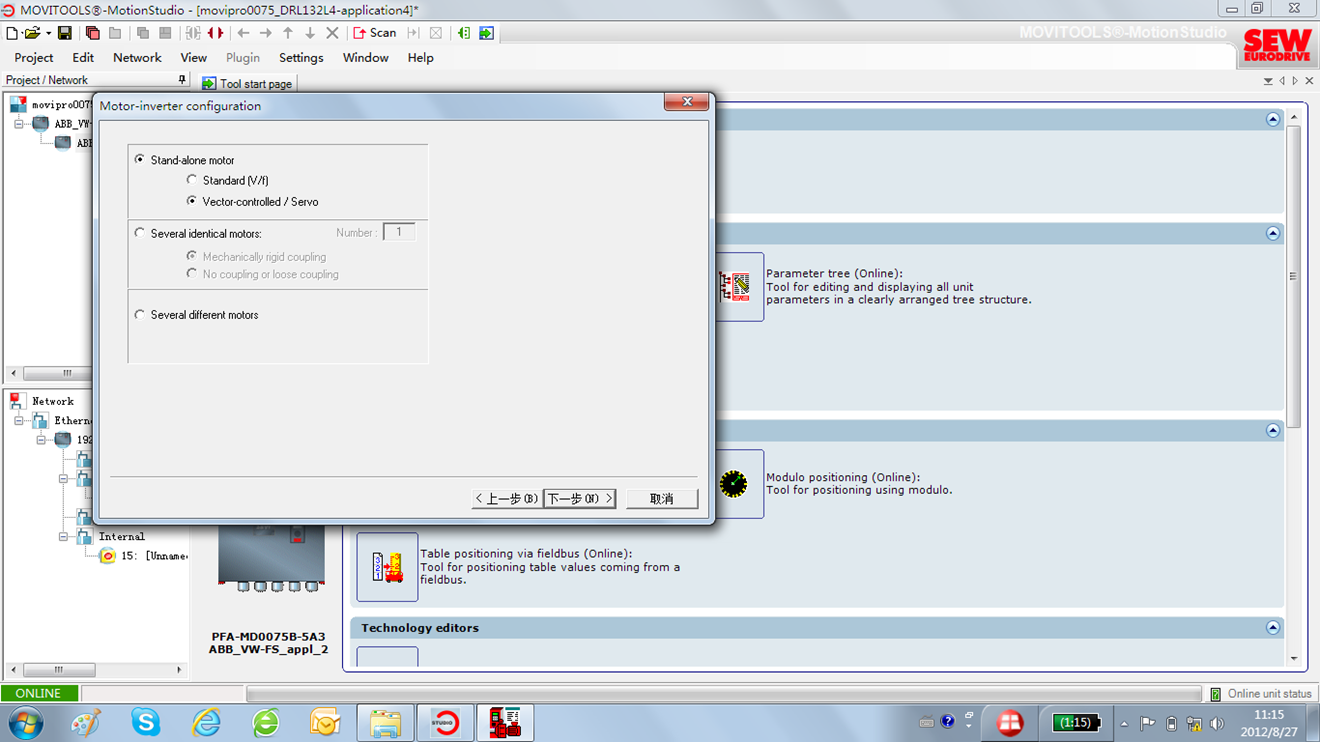

22、选择“Stand-alone motor > Vector-controlled/Servo(独立电机 > 矢量控制/伺服电机)”;
image-20250520224822876

23、参照电机铭牌,检查电机及编码器信息是否准确;
image-20250520224837420

24、检查电机类型信息;
image-20250520224848845

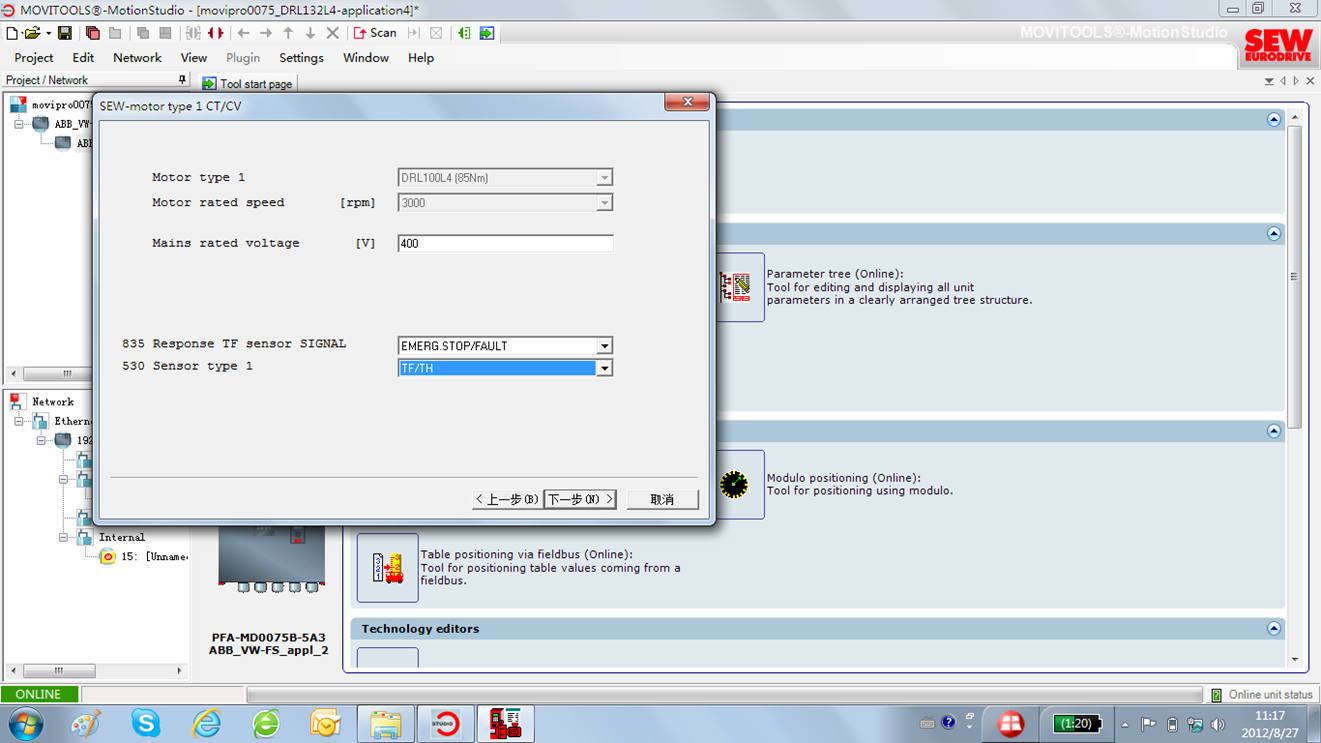

25、输入电源电压,定义参数P835“电机温度传感器的响应”,定义参数P530“电机温度传感器类型”(例如TF/TH);
image-20250520224926604

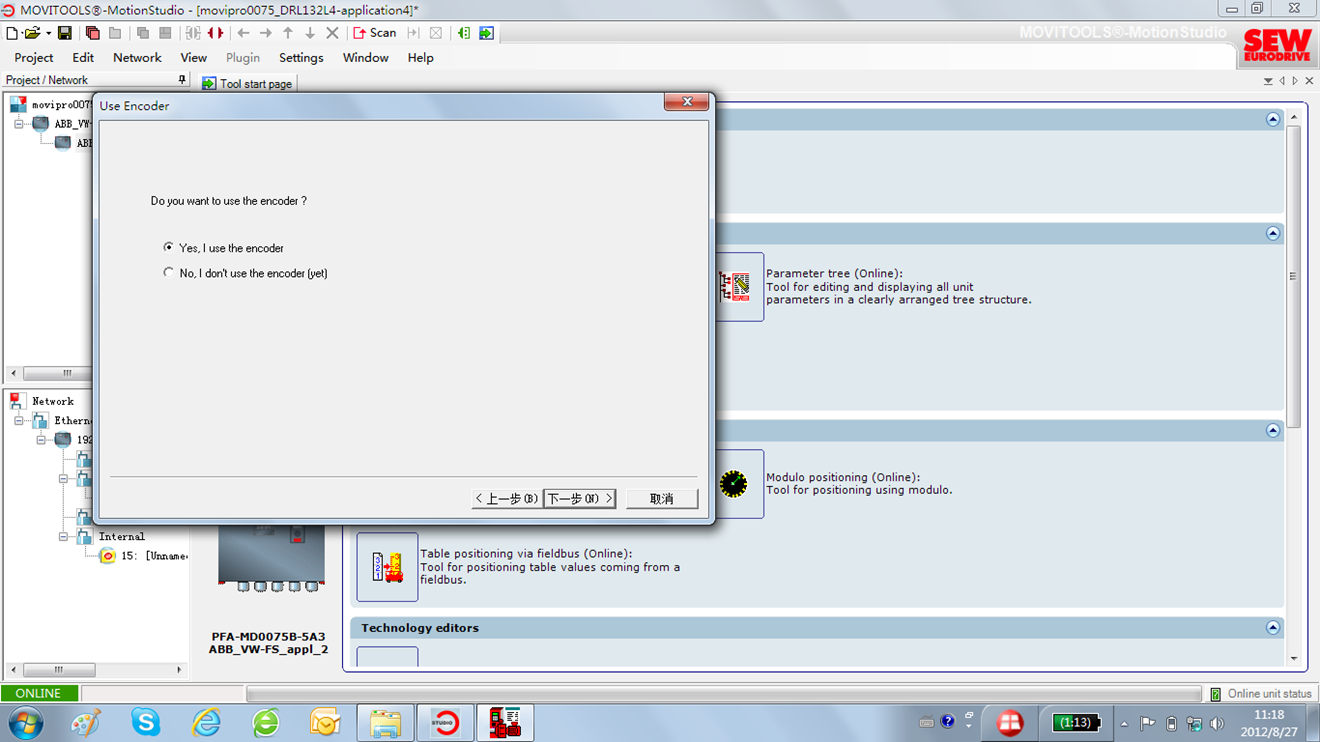

26、选择“Yes, I use the encoder.(使用编码器)”;
image-20250520224938904

27、操作模式选择“Positioning with IPOS(IPOS程序定位模式)”;
image-20250520225002622

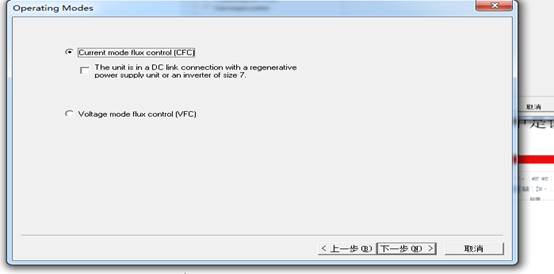

28、选择“CFC(电流矢量控制)模式”;
image-20250520225015957

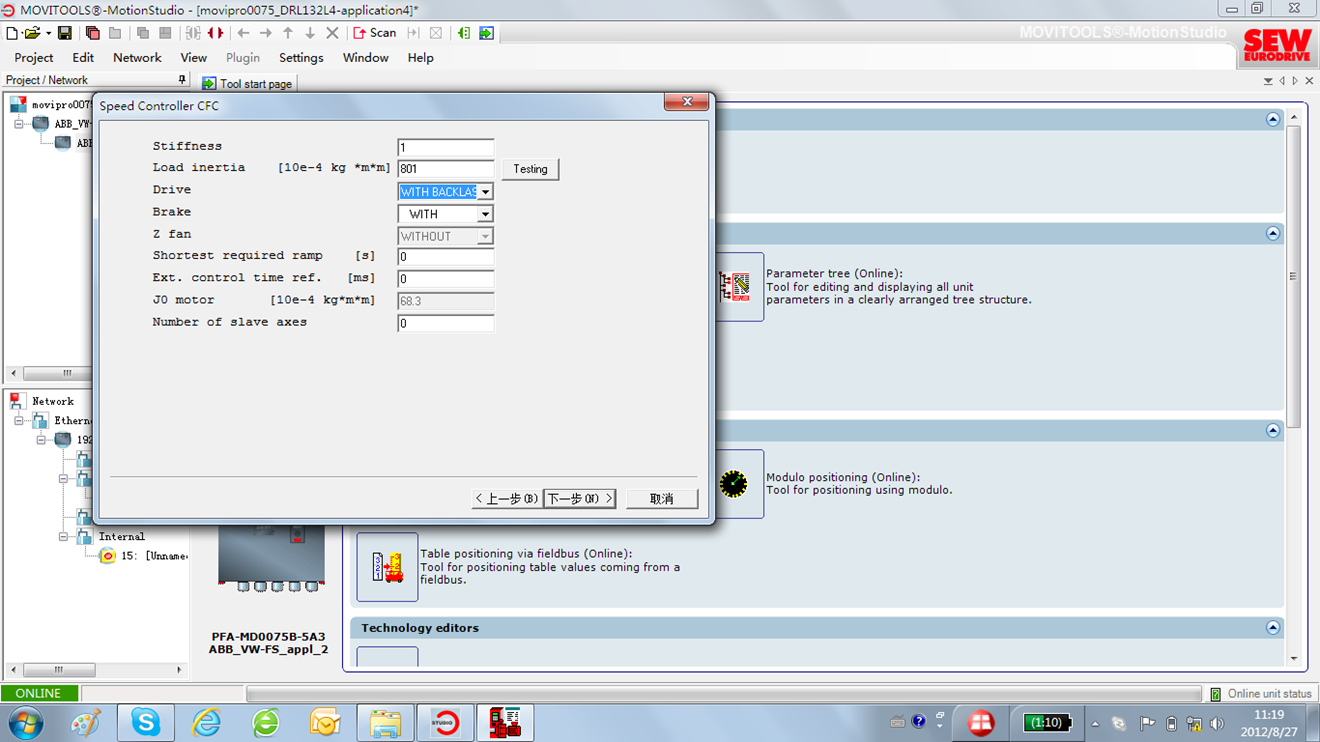

29、准确填写WEISS计算的load inertia(负载转动惯量),drive选择“With Backlash”;
image-20250520225026004

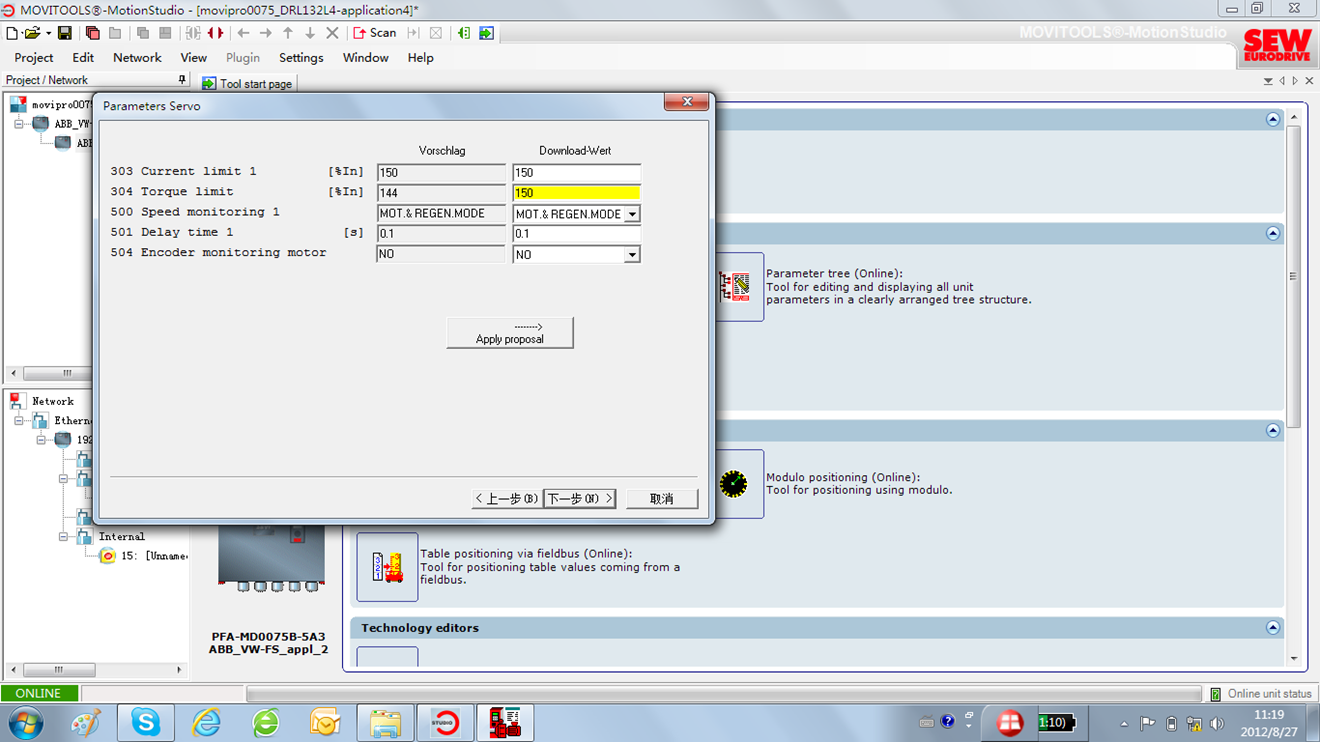

30、相关参数使用WEISS所提供参数表中的建议参数,其它参数选择“Apply Proposal(使用推荐值)”;
image-20250520225036799

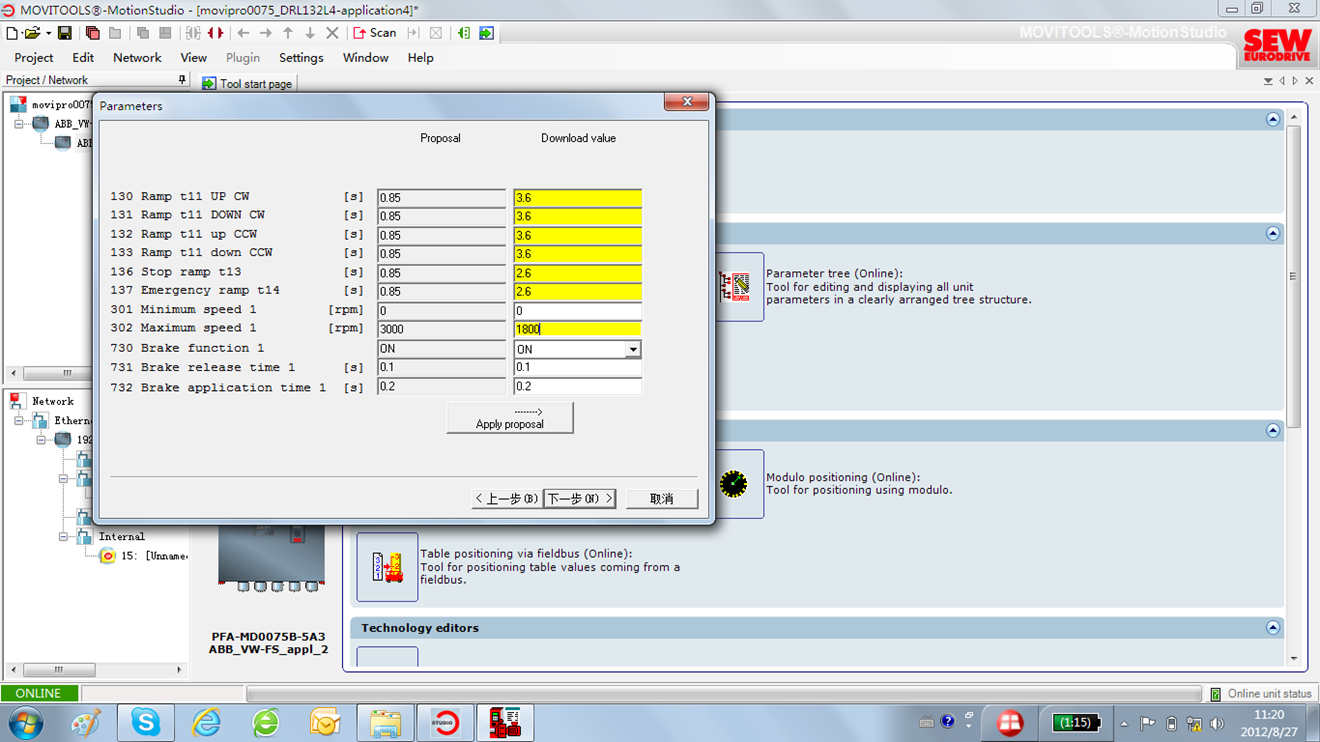

31、转速控制器参数选择“Apply Proposal(使用推荐值)”;
image-20250520225058582

32、 相关参数使用WEISS所提供参数表中的建议参数,剩余参数选择“Apply Proposal(使用推荐值)”;
image-20250520225108975

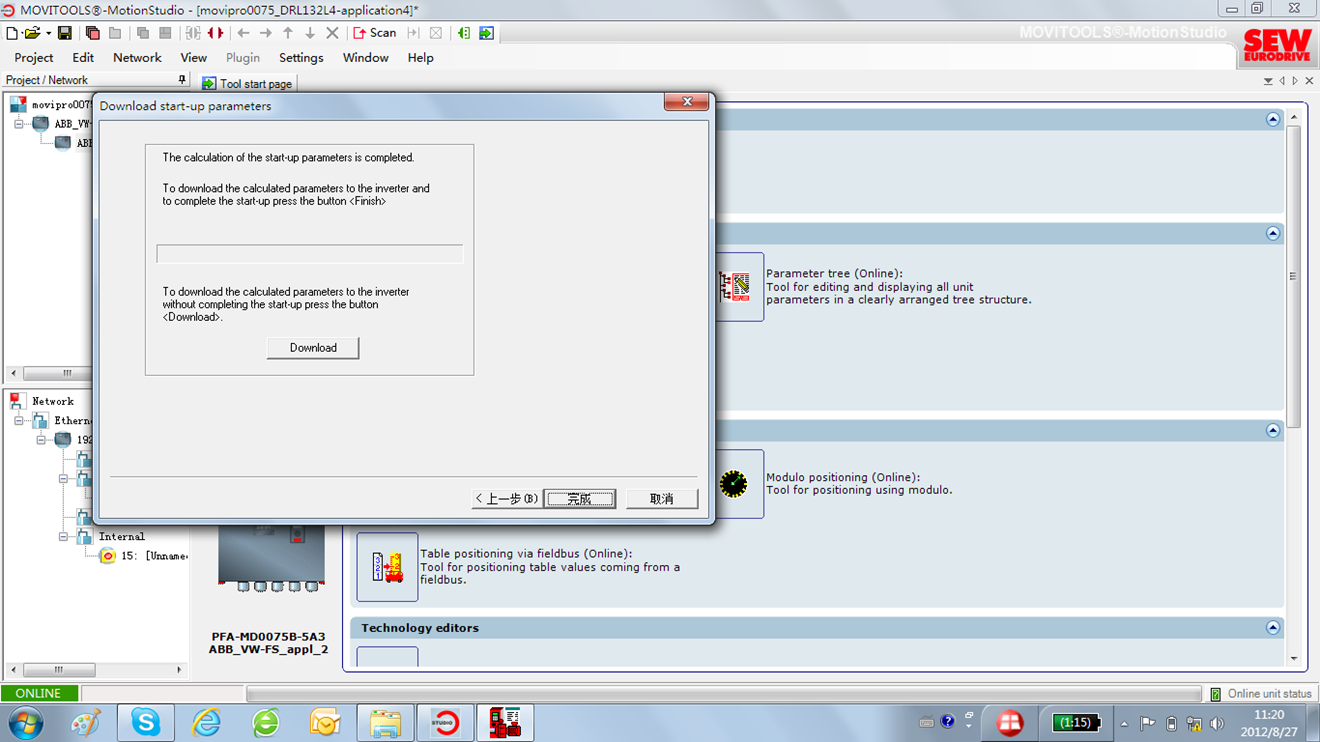

33、点击“完成”,将初始化信息下载至控制器。如需配置parameter set-2,点击“download”,再进行参数包2的配置;
image-20250520225121142

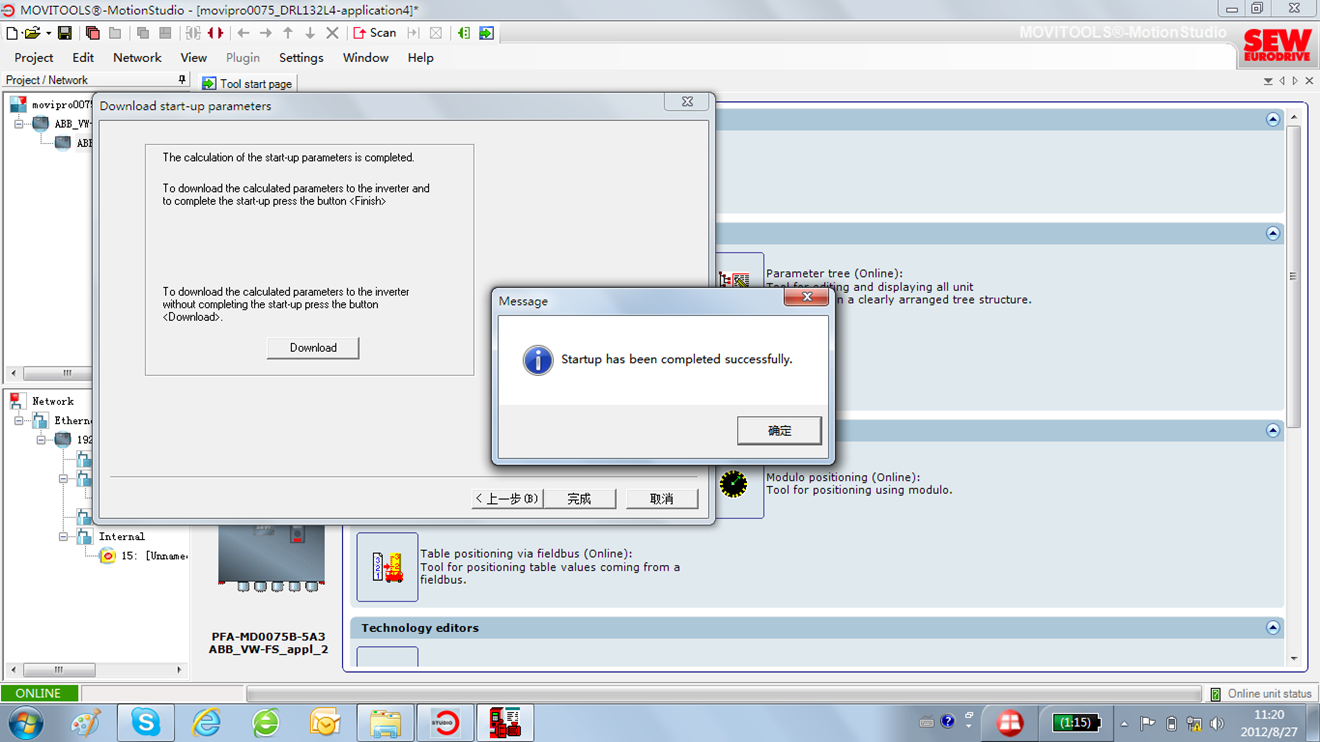

34、初始化完全完成后,会跳出提示框,点击“确定”;
image-20250520225138383

设置其他参数

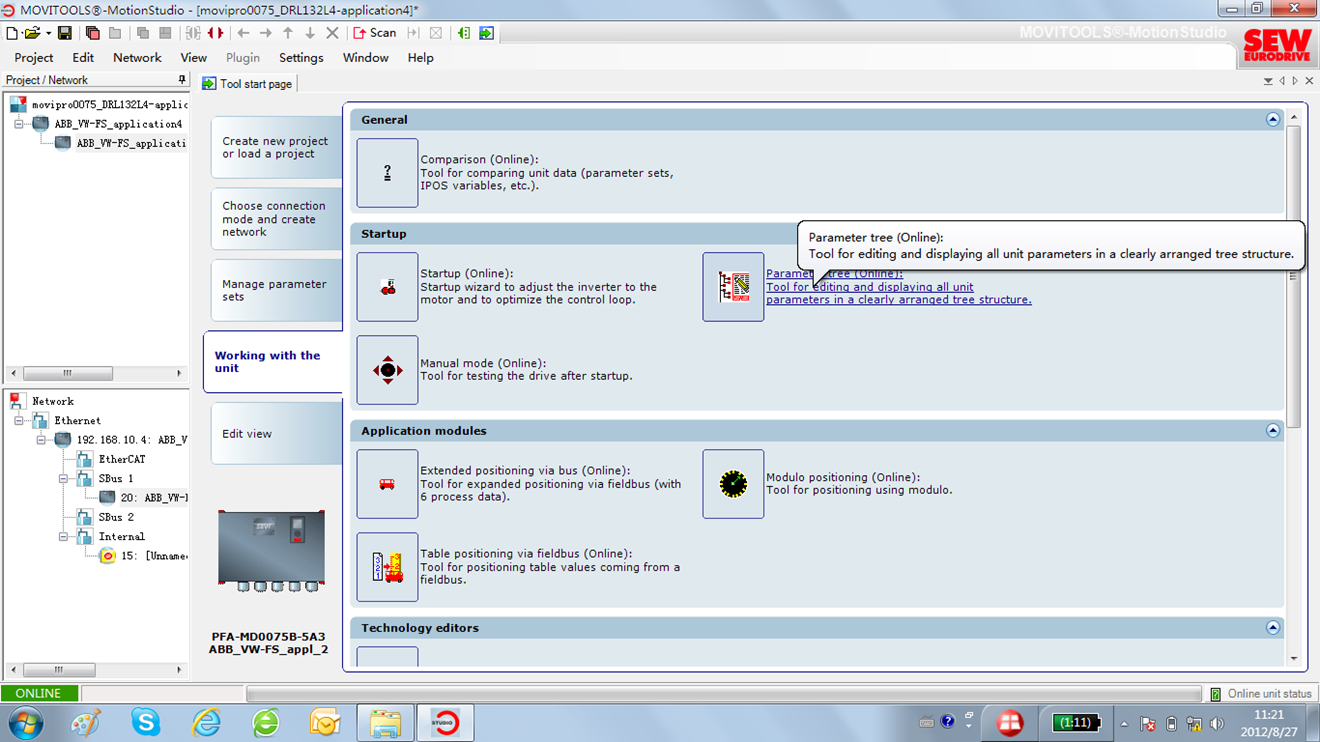

35、点击“parameter tree”,进行WEISS所提供参数表中其它相关参数的设置;
image-20250520225149596

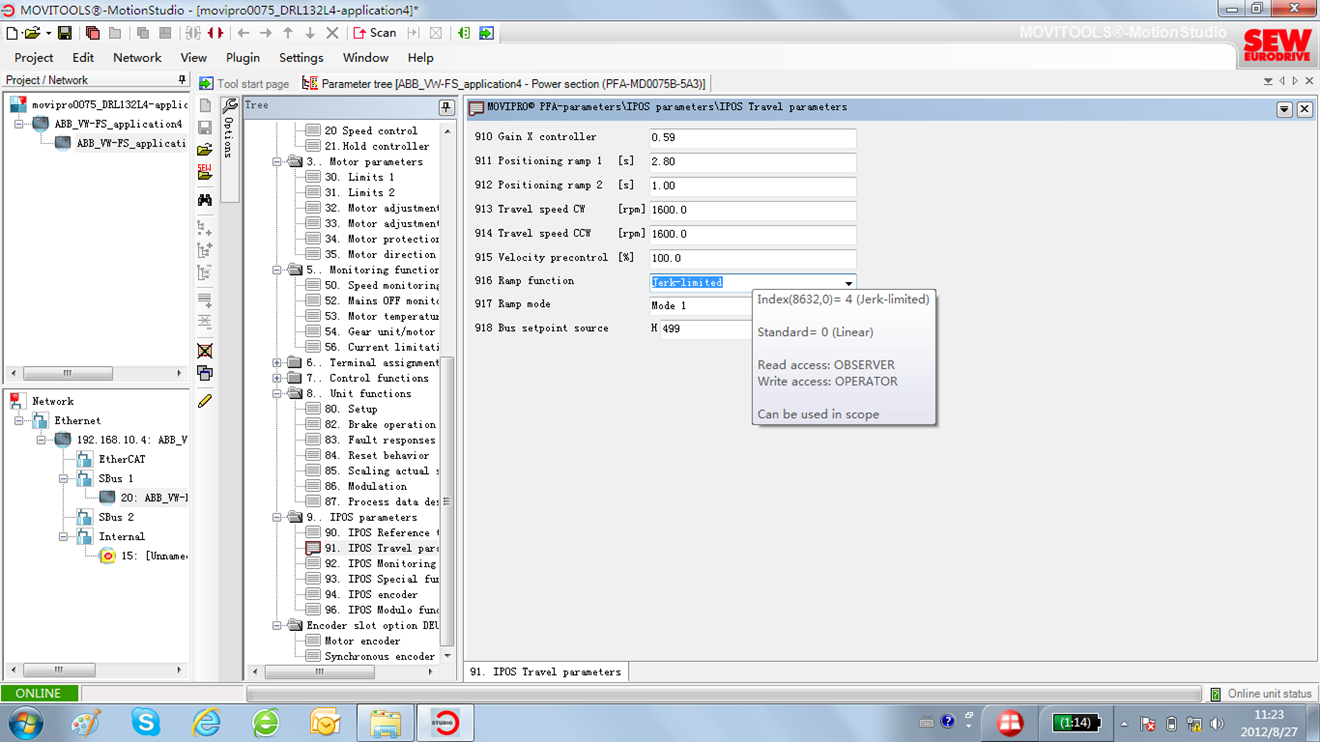

36、例如,P911定位斜坡1,P913/P914运转转速CW/CCW,P916斜坡形式需设为“Jerk-Limited”;
image-20250520225202404

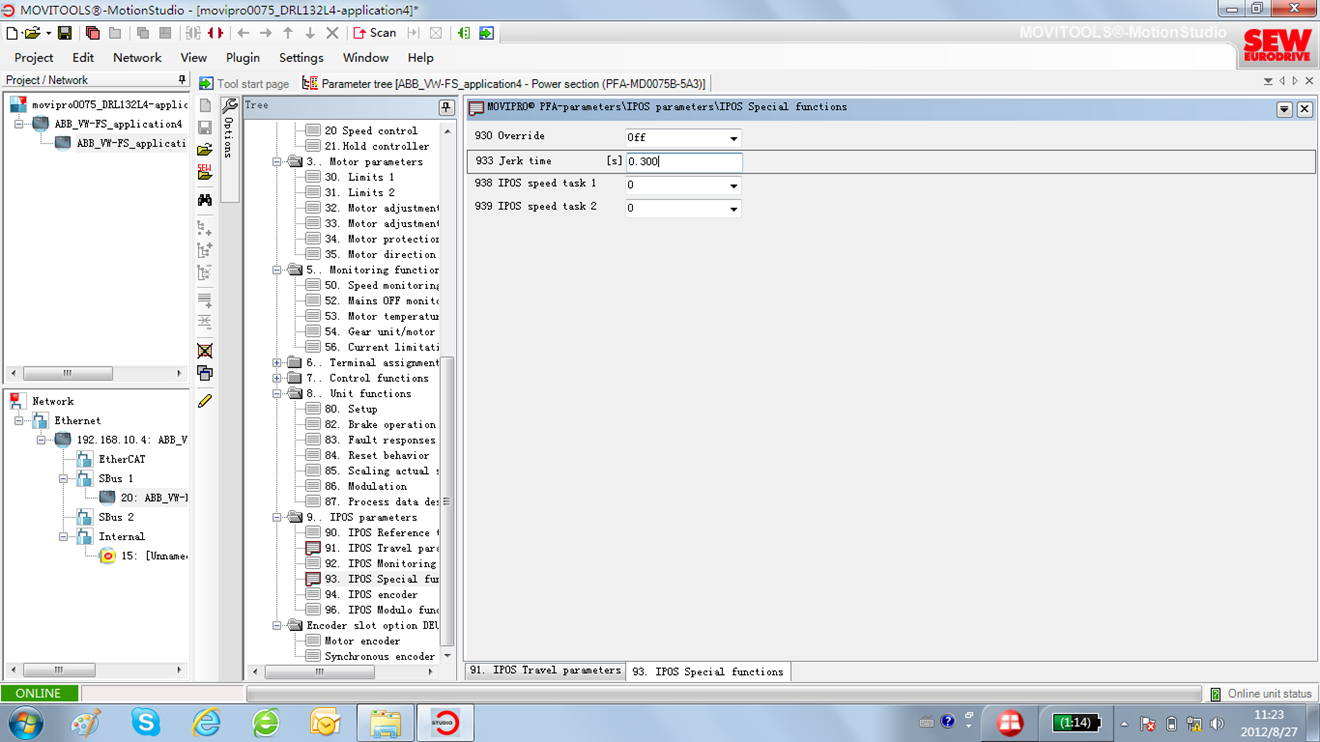

37、例如,P933突变时间;
image-20250520225213331

手动控制

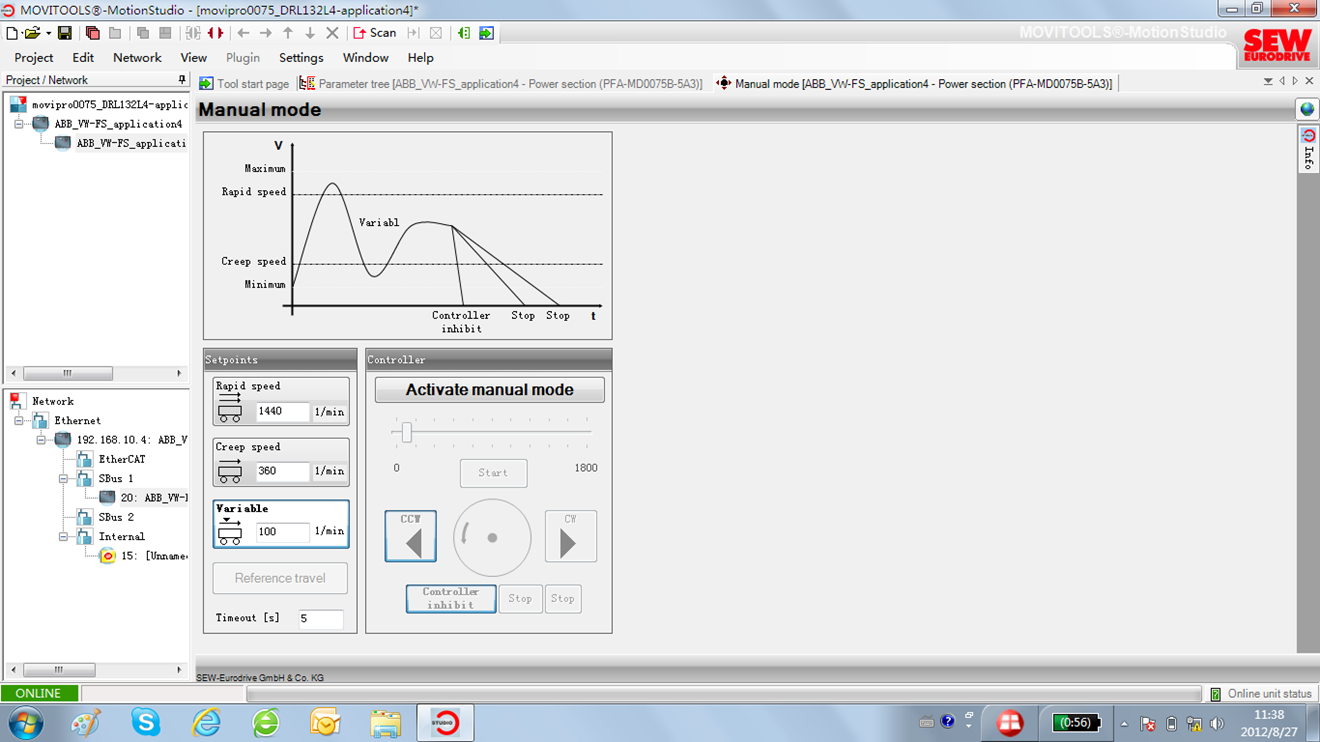

38、参数配置为在线实时进行,完成后,点击“manual mode”手动模式;
image-20250520225223204

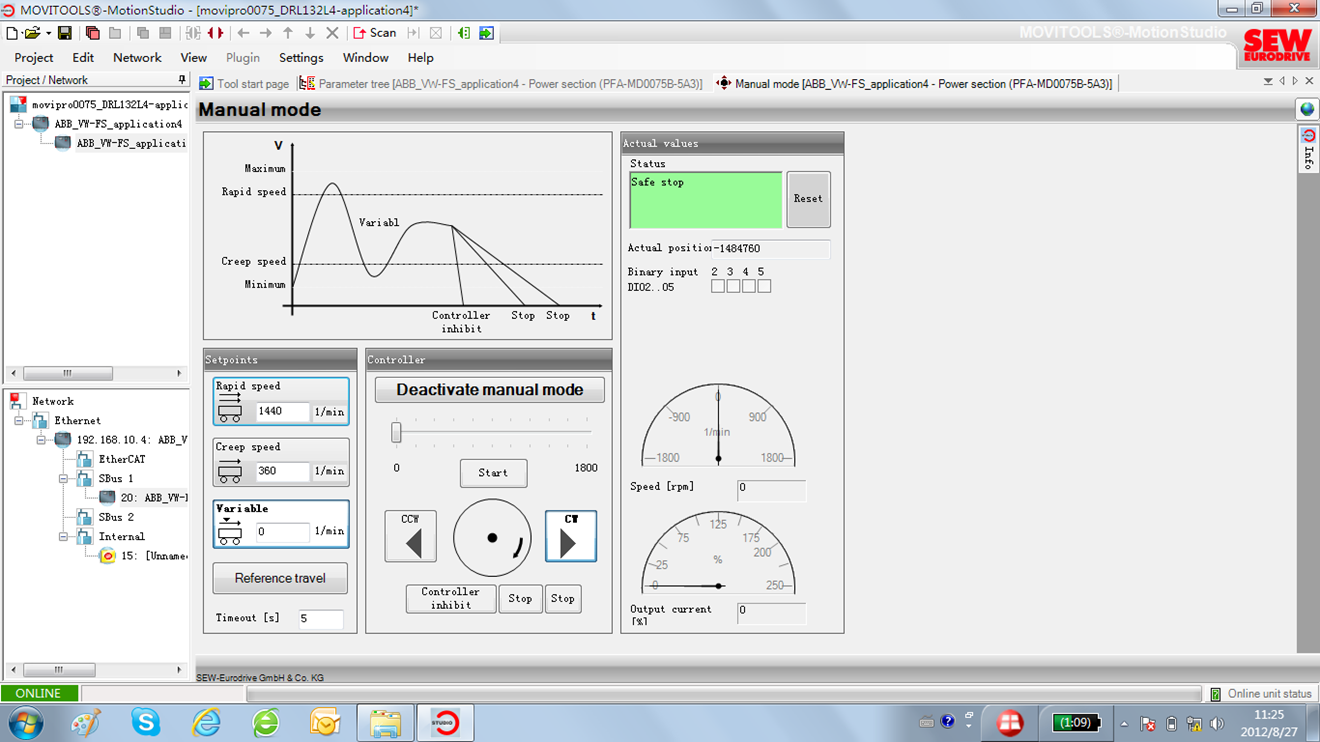

39、点击“Activate manual mode”,激活手动模式。此时插上jumper plug,设置速度,方向,即可进行转台正反停控制;
image-20250520225234230

40、手动模式下,转台运行正常后,将转台旋转至机械零点位置,点击“Deactivate manual mode”,退出手动模式,拔下jumper plug;
image-20250520225246305

模块应用配置

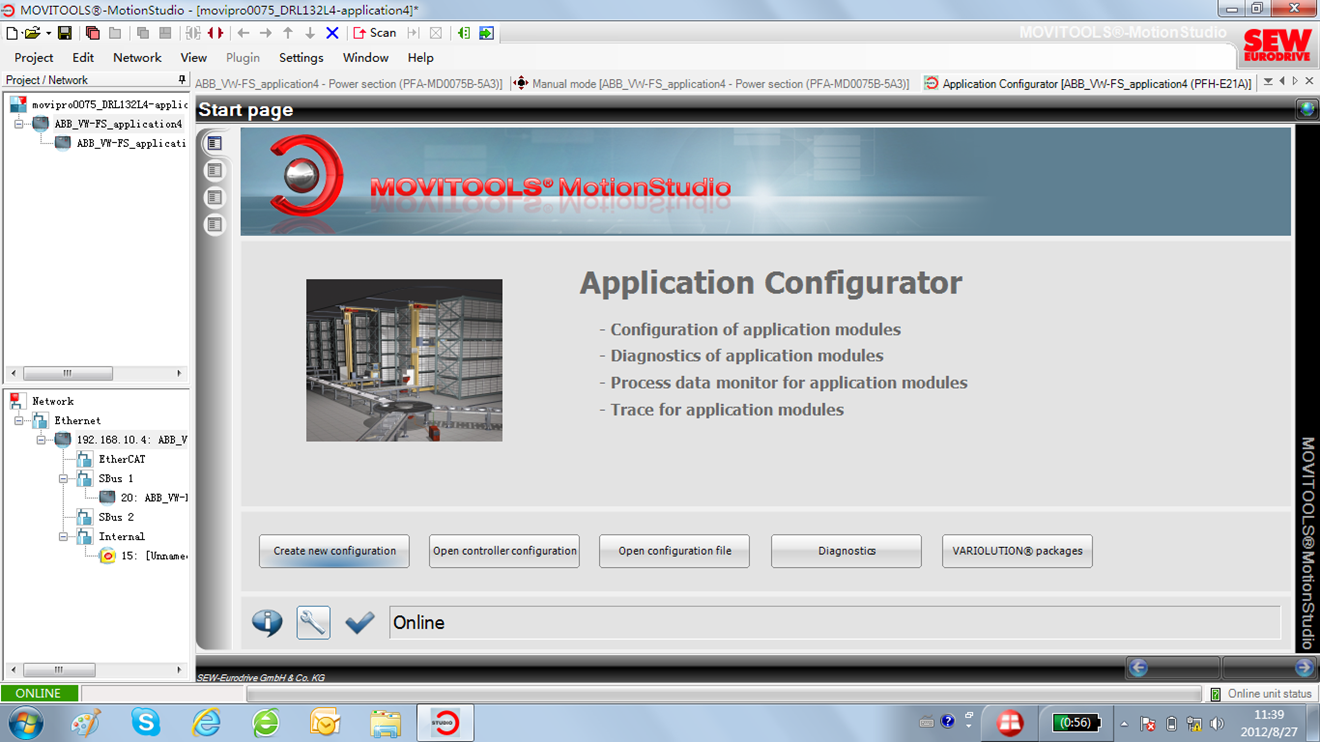

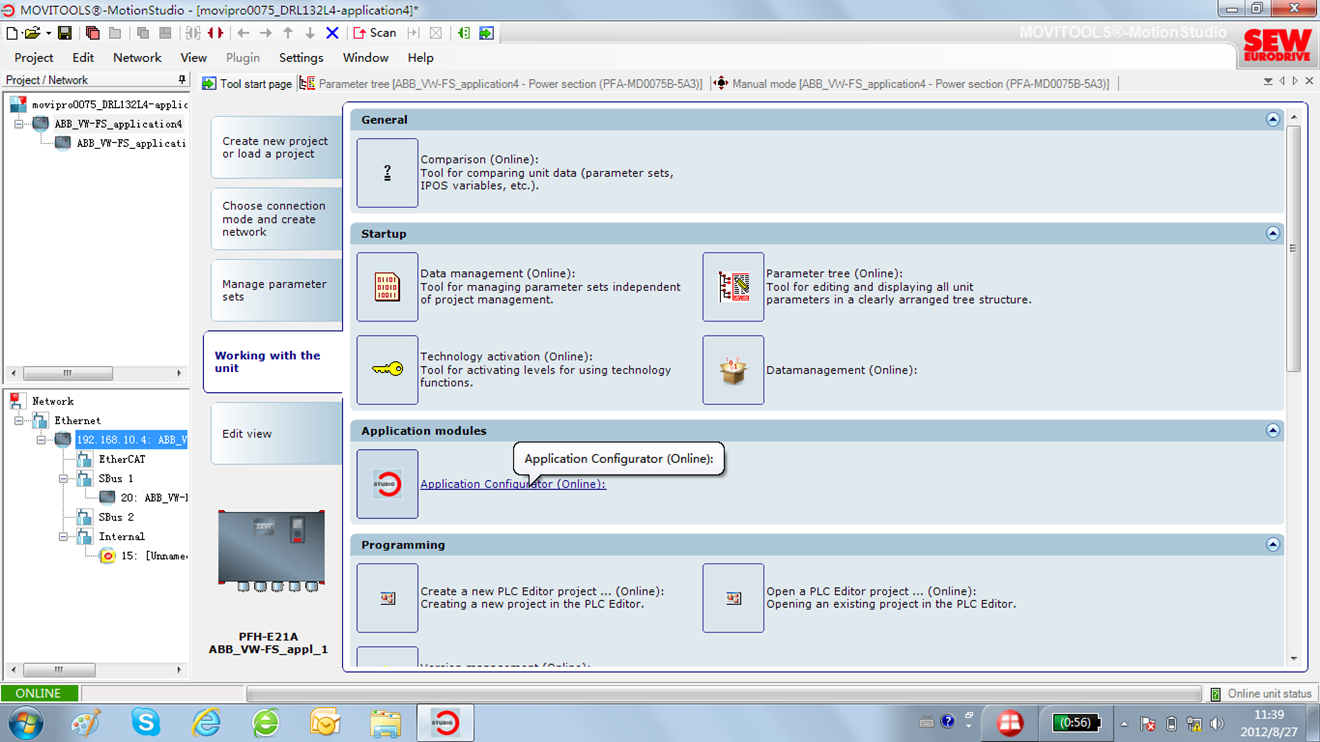

41、点击“Application Configurator”,进行模块应用配置;
image-20250520225301025

42、点击“Create new configuration”,创建新的模块应用配置;
image-20250520225312698

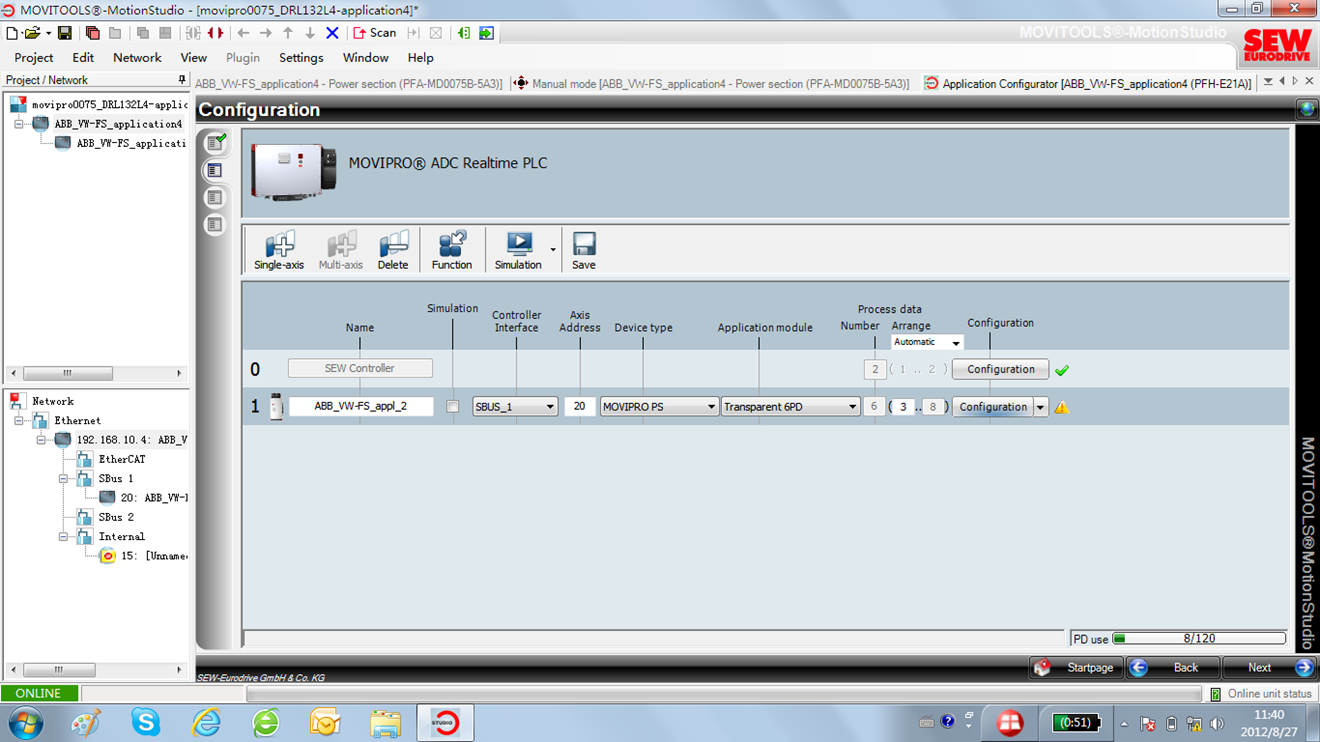

43、Application module 选择“transparent 6PD”;
image-20250520225325321

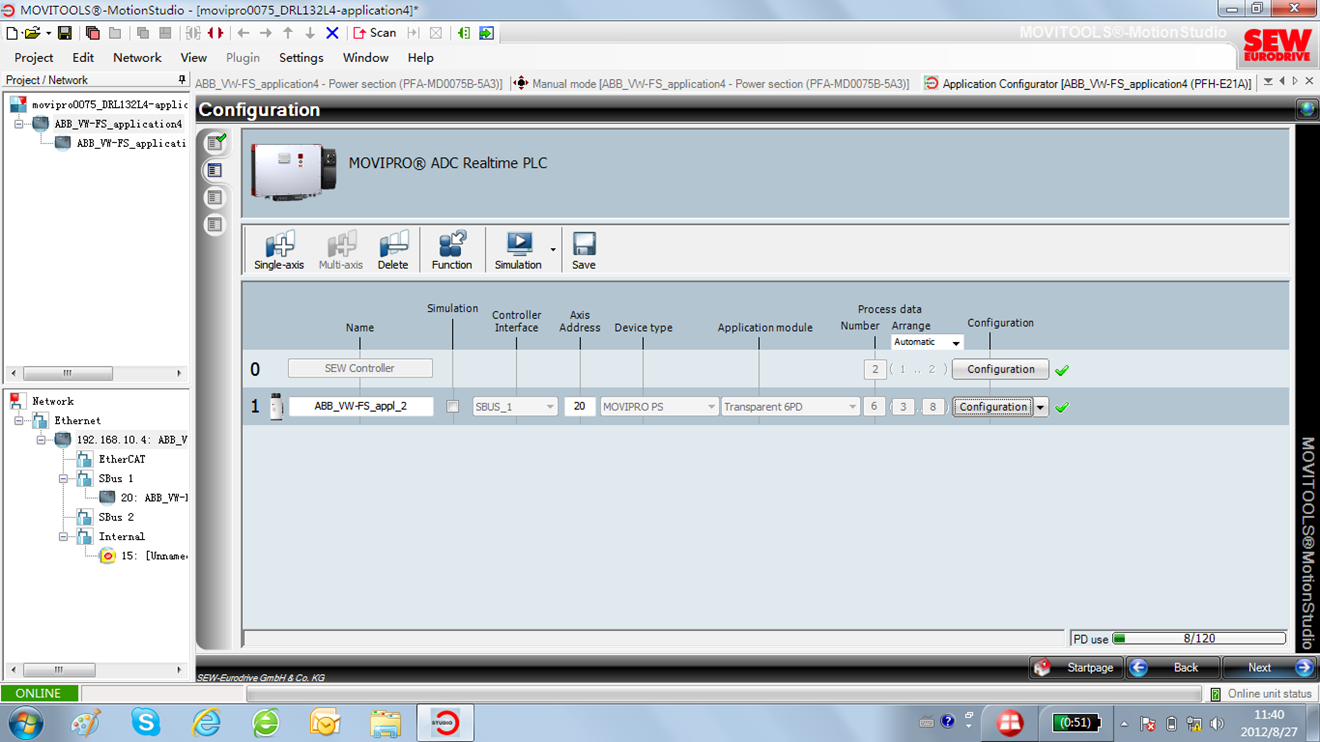

44、点击“configuration”,完成后标志变绿色,点击“next”;
image-20250520225340848

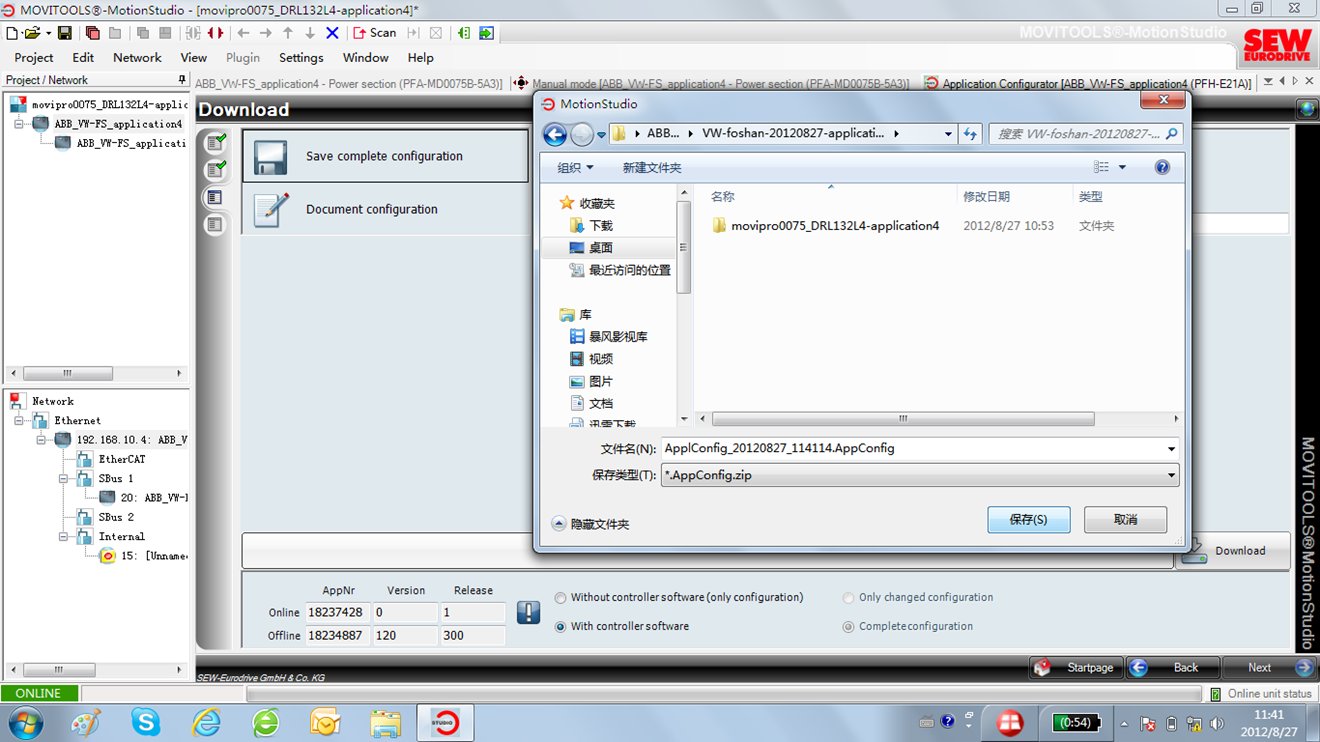

45、点击“Save complete configuration”,可保存应用配置文件;
image-20250520225402973

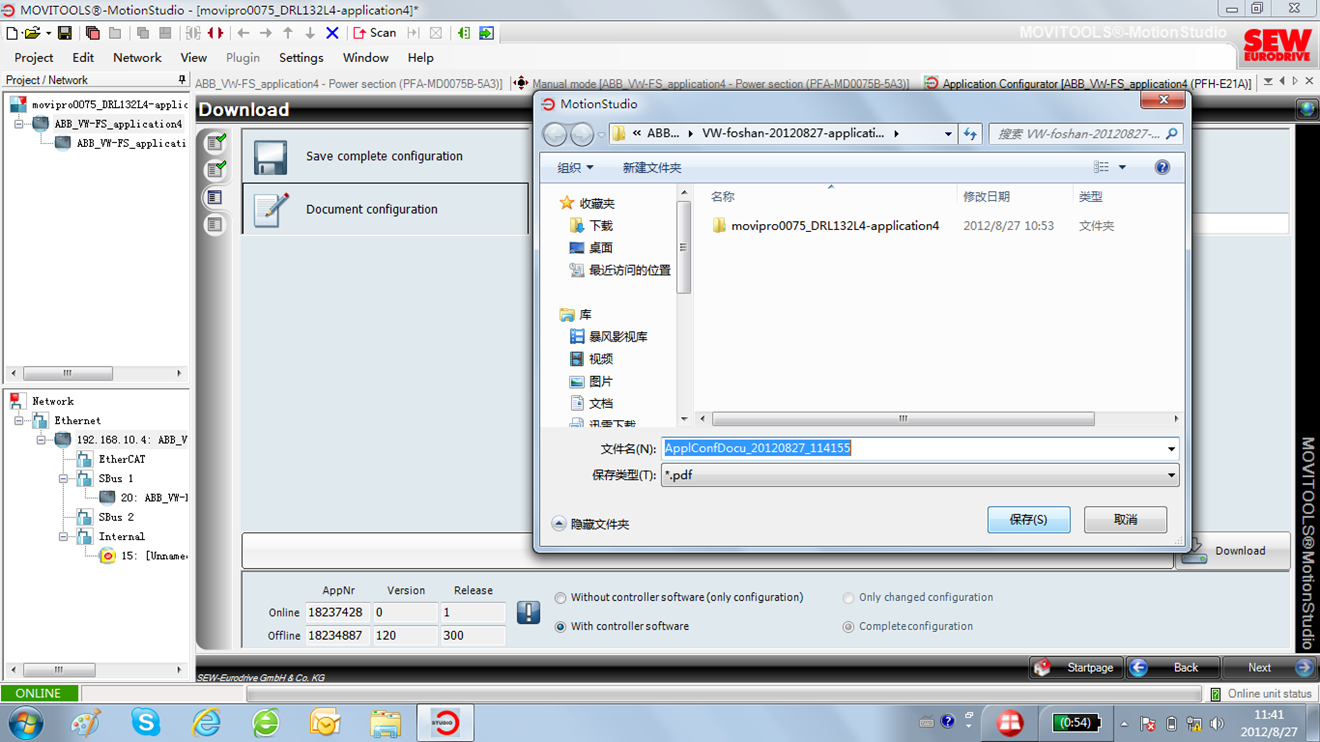

46、点击“Document configuration”,可将应用配置保存为.pdf文件;
image-20250520225422513

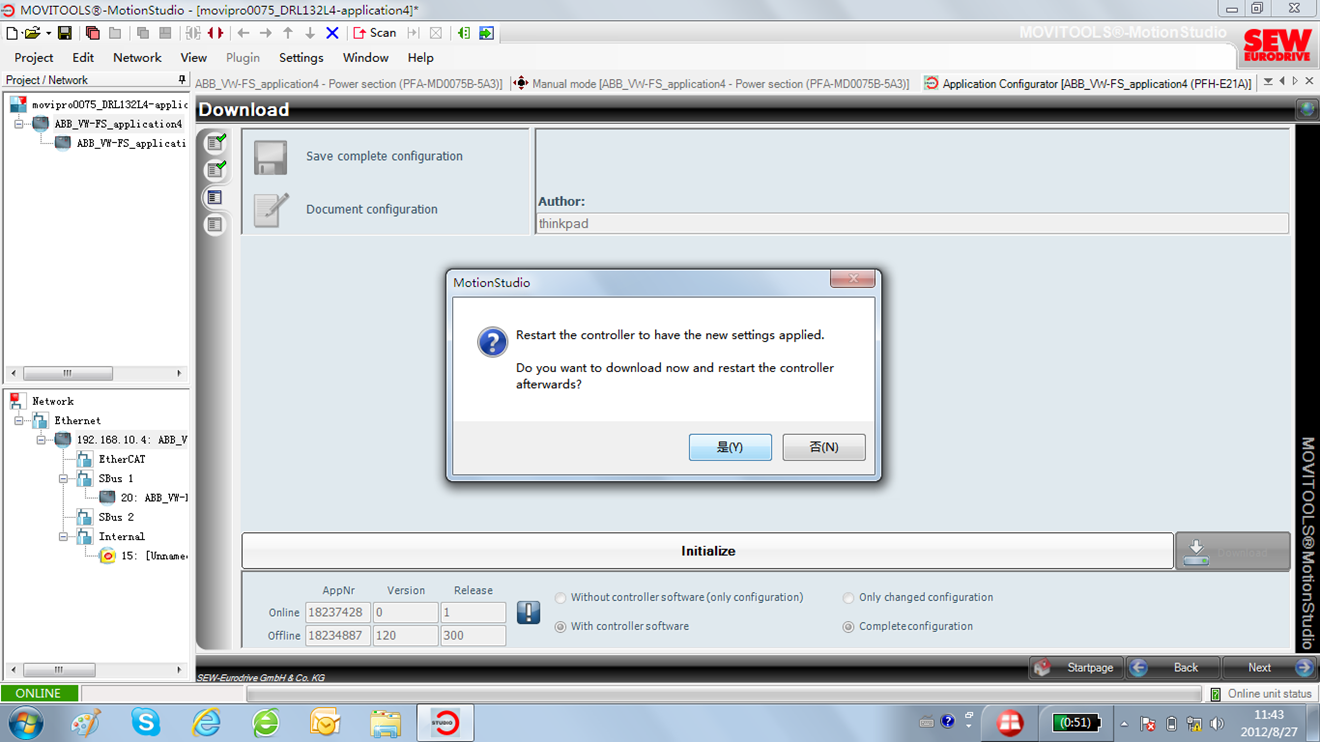

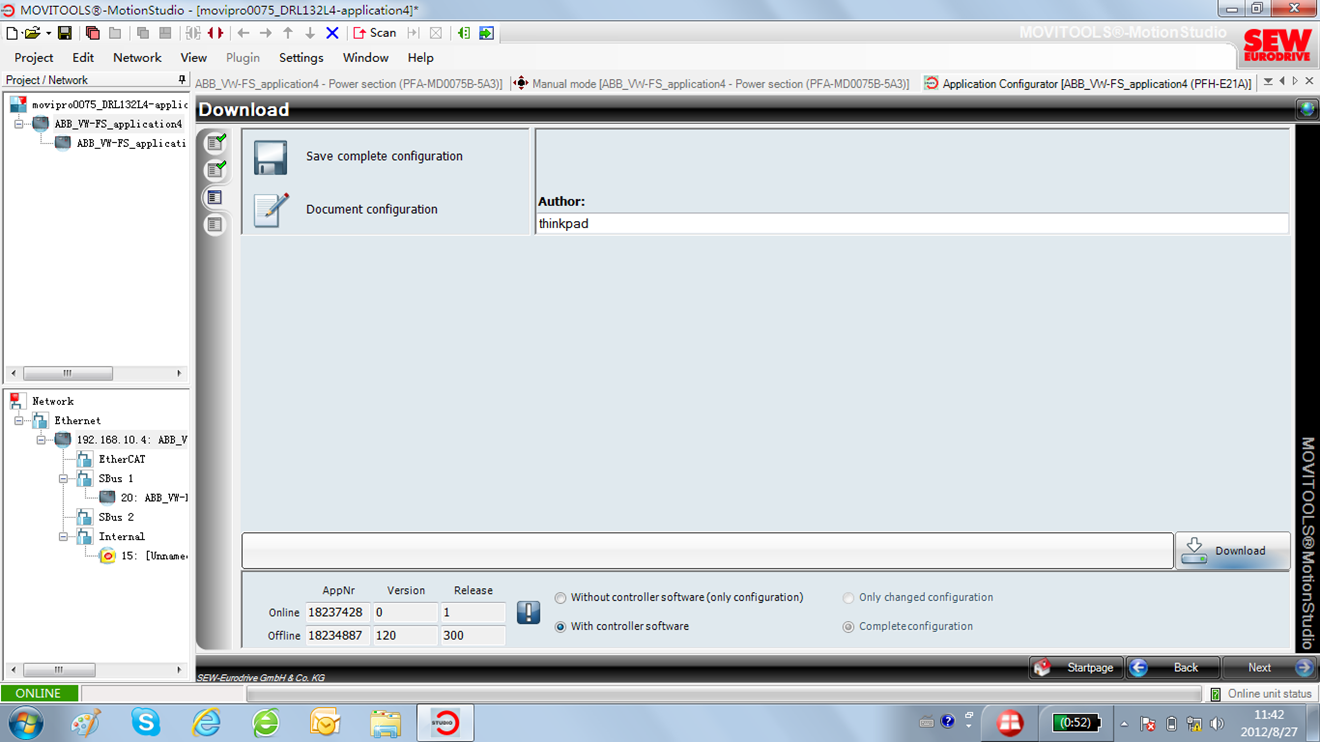

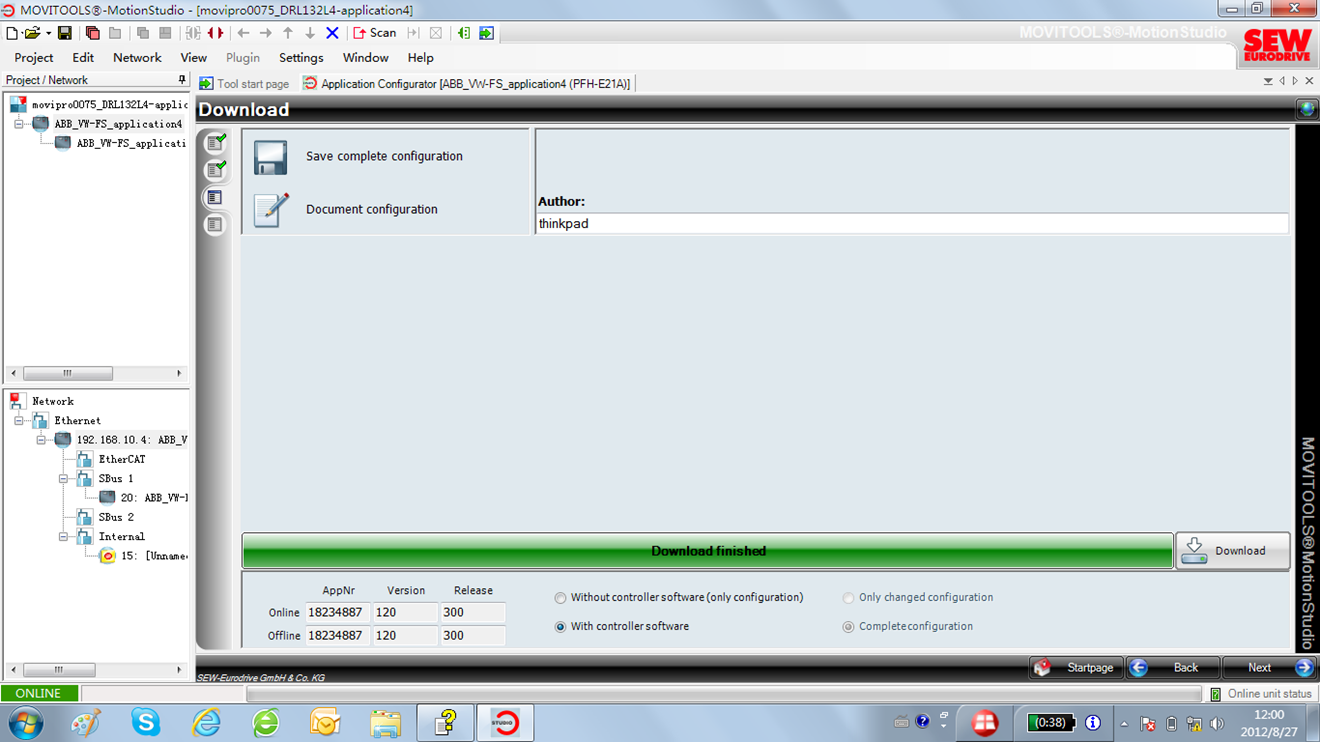

47、若应用配置软件版本不同,选择“with controller software”,将软件和应用配置下载至设备。过程持续可能20分钟,注意电脑和设备此时不能断电;
image-20250520225434600

48、点击“确定”,重启设备;
image-20250520225445136

49、应用配置完成;
image-20250520225459428

配置AMA0801

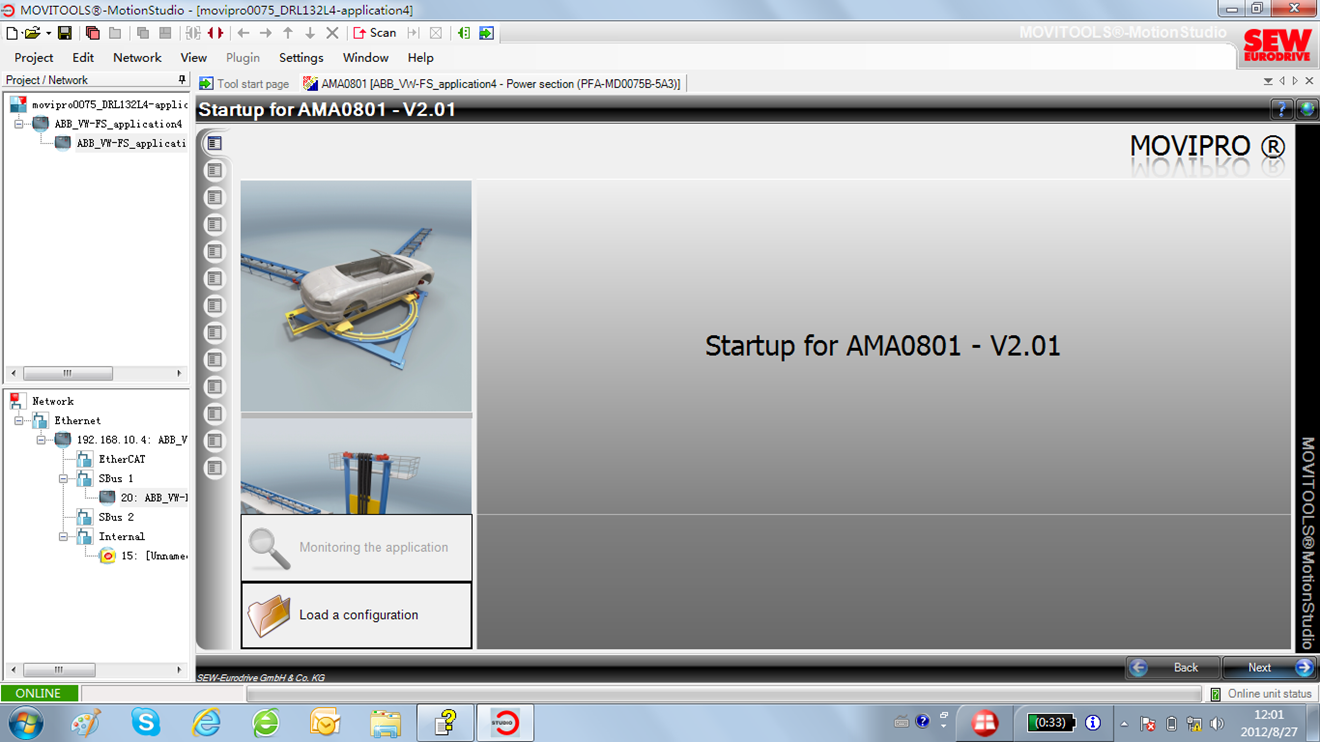

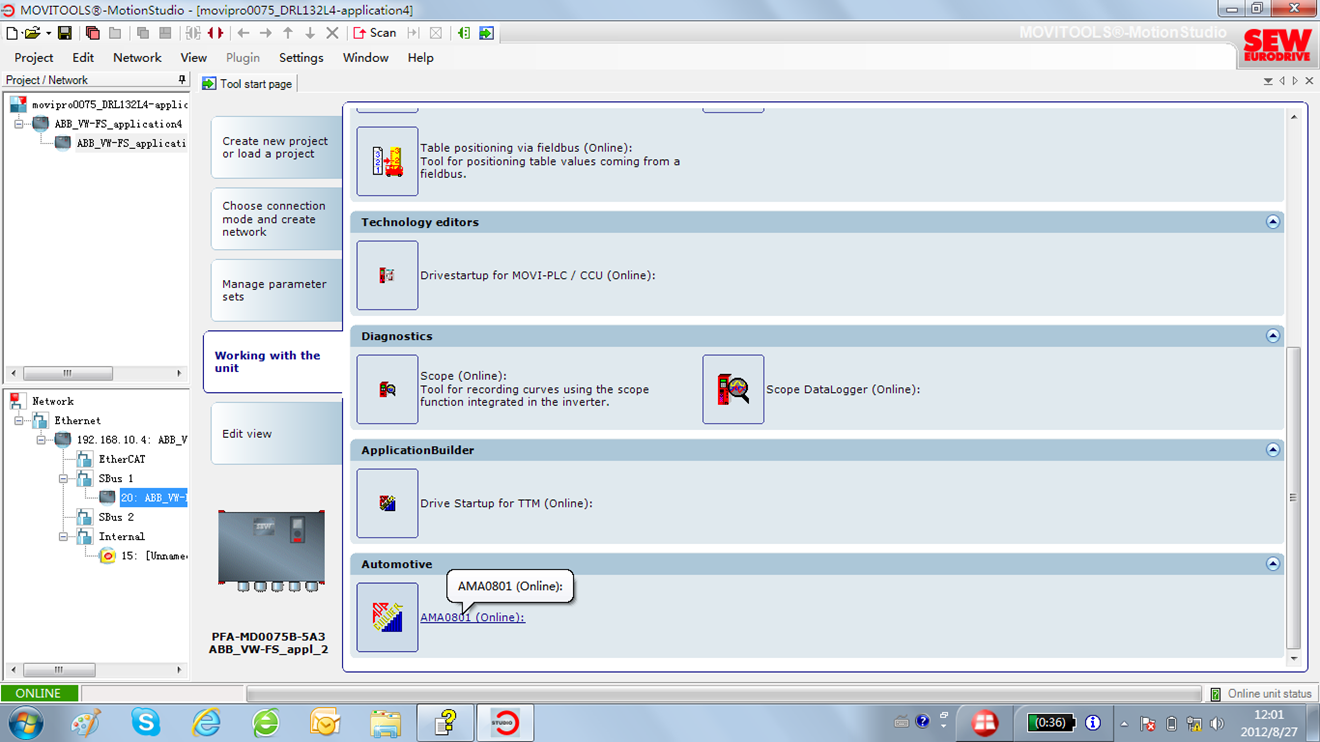

50、创建AMA0801模块;
image-20250520225524162

51、点击“Load a configuration”,下载已保存的应用模块,或者点击“next”,开始初始化AMA0801模块;
image-20250520225540943

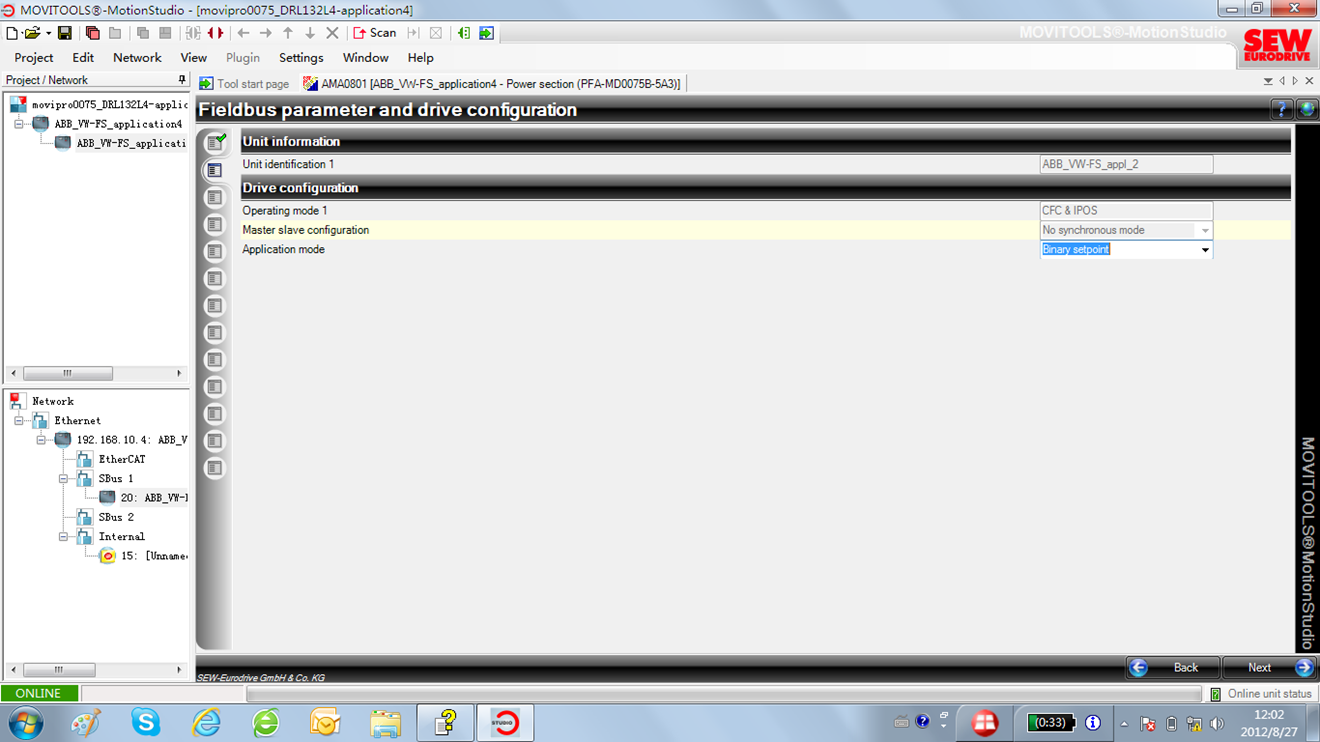

52、总线参数和控制器配置页面,“Application mode”选择“Binary setpoint”;
image-20250520225551310

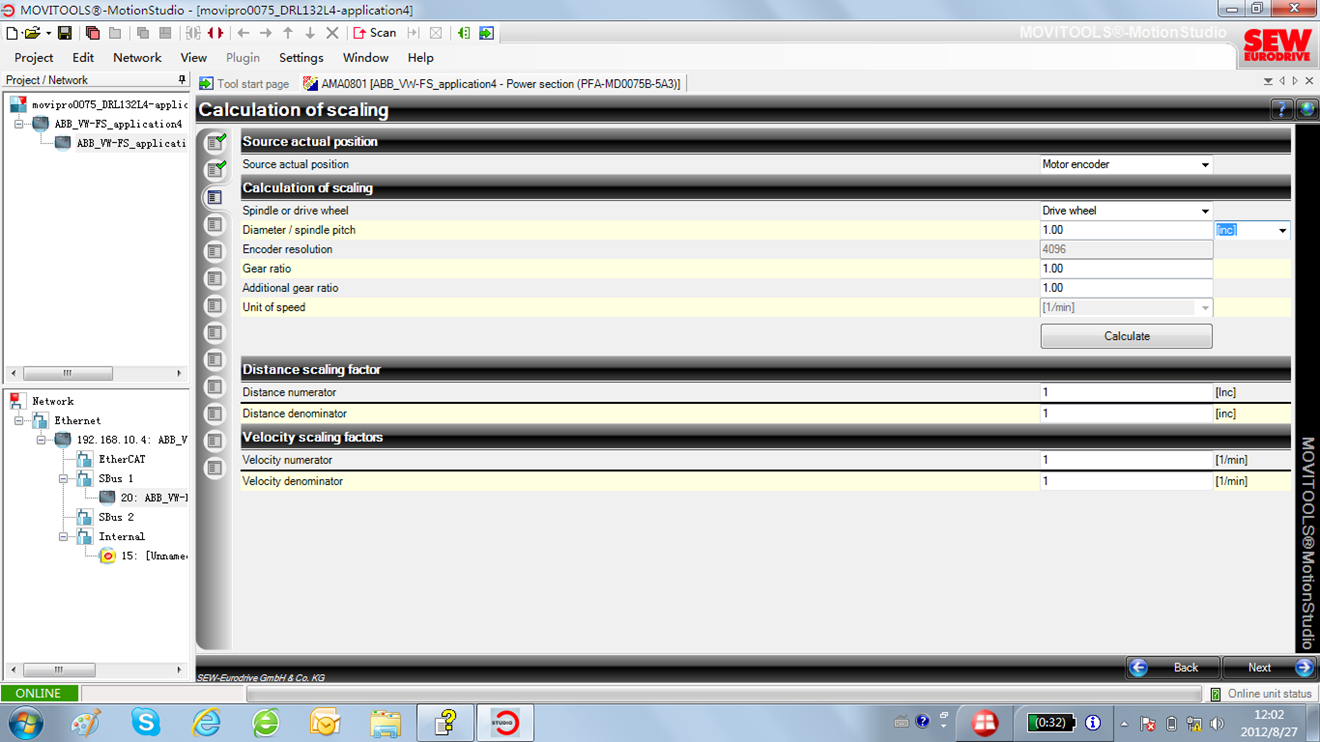

53、刻度计算页面,“Diameter/spindle pitch”的单位选择“inc”;
image-20250520225604832

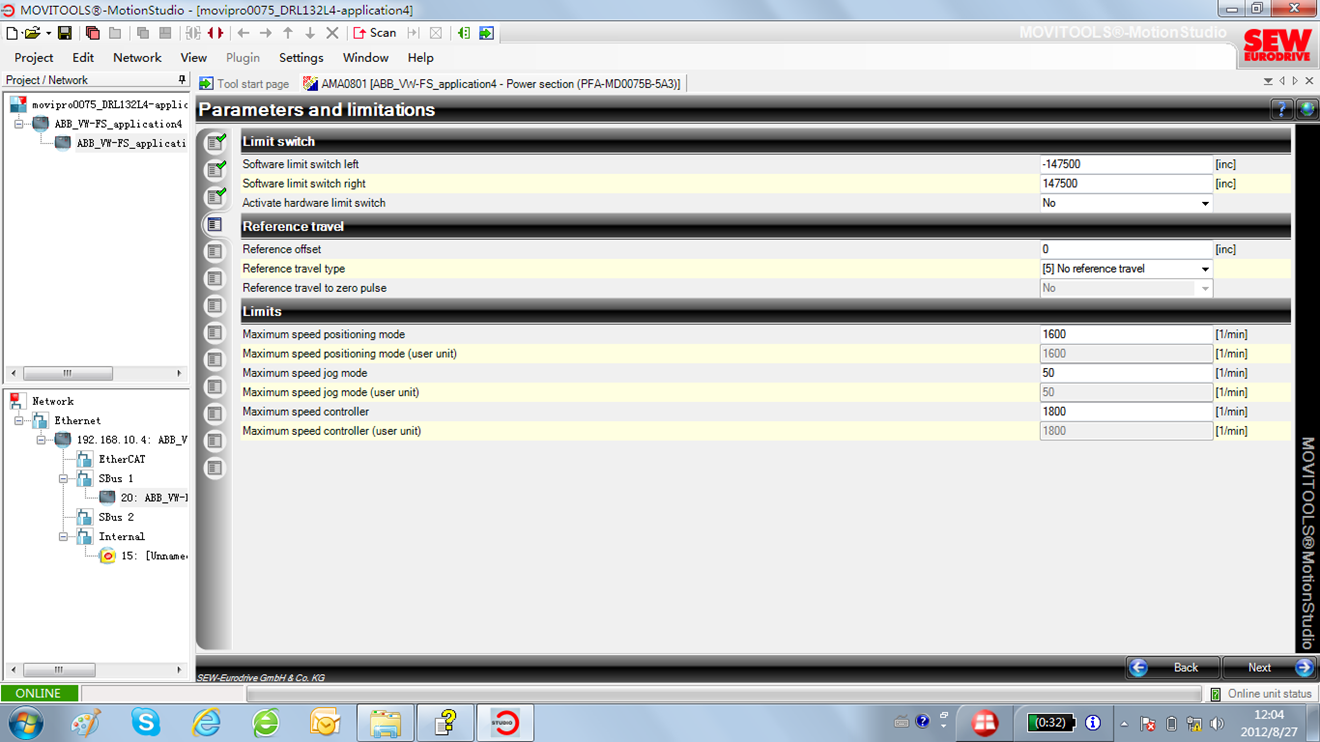

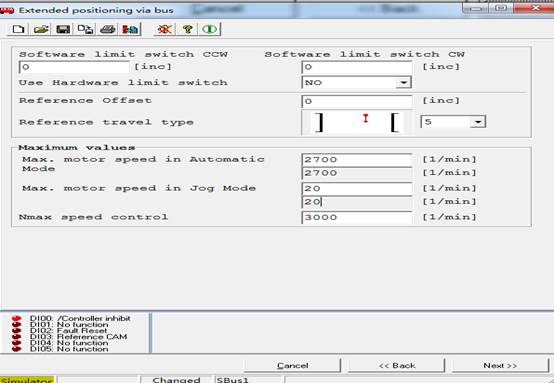

54、参数和极限页面,若使用硬件限位开关,需将CW和CCW限位开关接到设备X5102_2,同时在软件上选择“YES”,“parameter tree”中将P603和P604端子功能设置为相应的限位功能。如果没有原点传感器,寻找参考点模式选择5,即将当前点作为原点。同时可根据WEISS参数表设置各种模式下极限速度;
image-20250520225621665

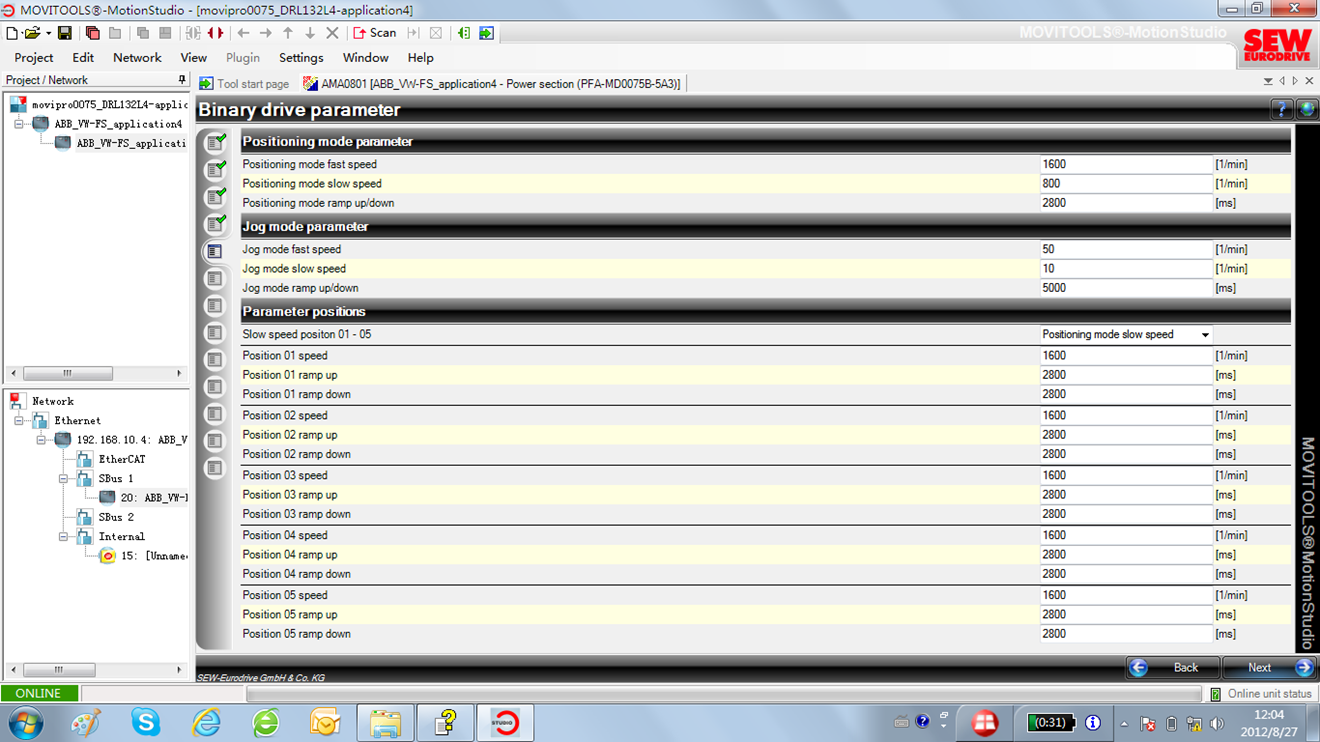

55、设置定位和点动模式高低速、加减速时间,以及 至设置设备行走各个位置的速度及加减速时间;
image-20250520225632316

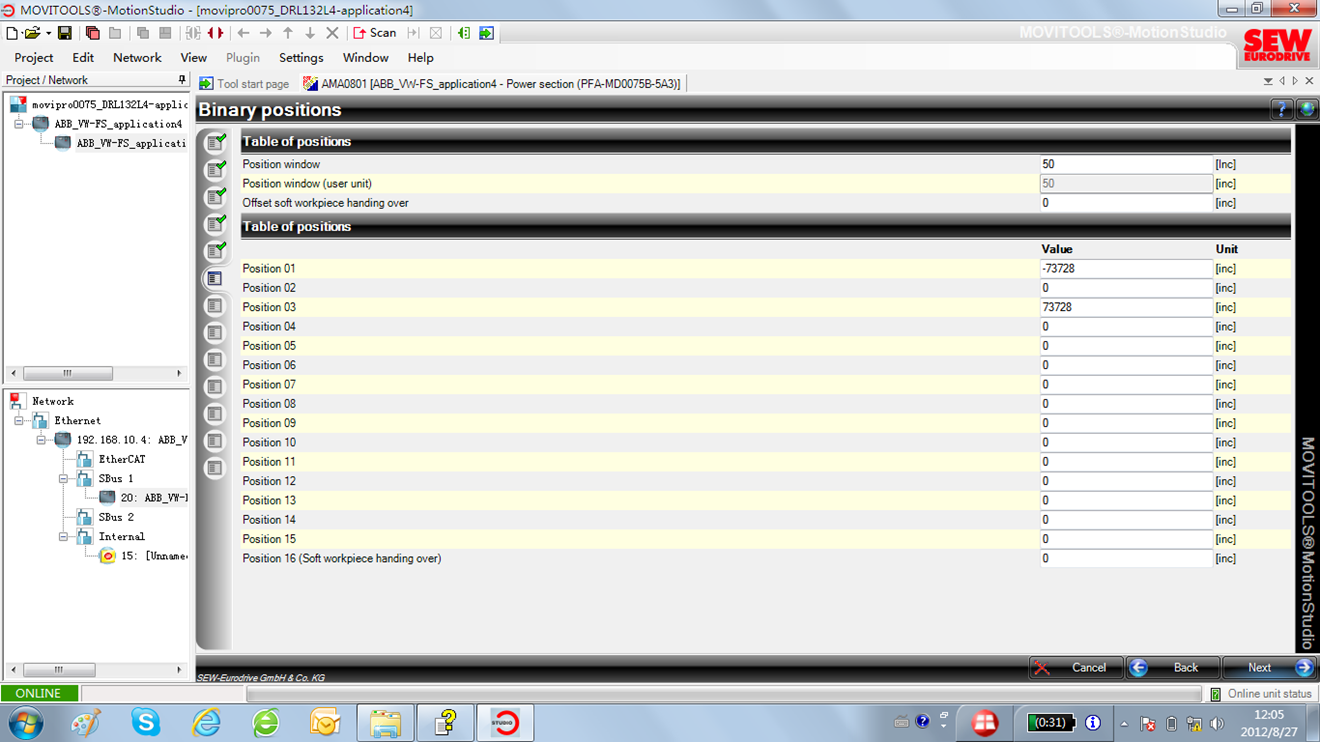

56、设置定位窗口和设备行走的位置;
image-20250520225645477

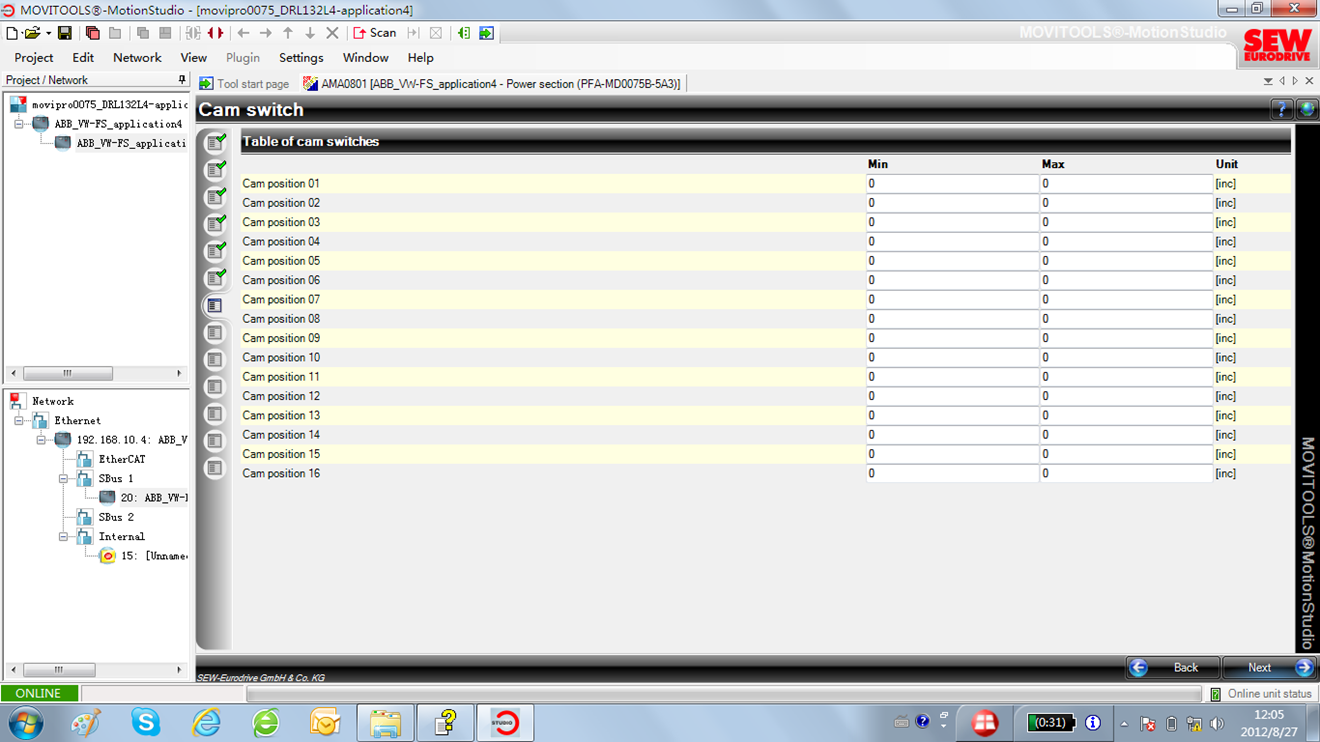

57、设置cam switch;
image-20250520225706528

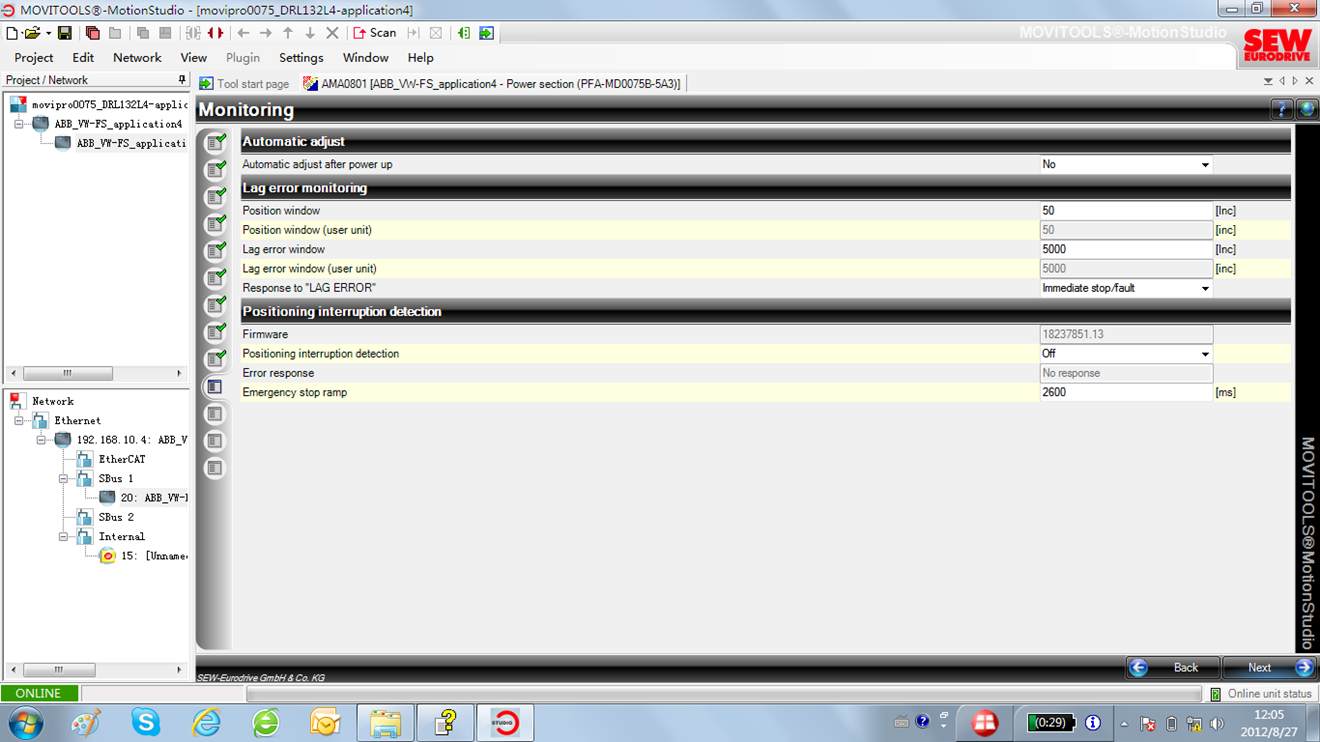

58、监控设置页面,建议使用其默认参数;
image-20250520225717710

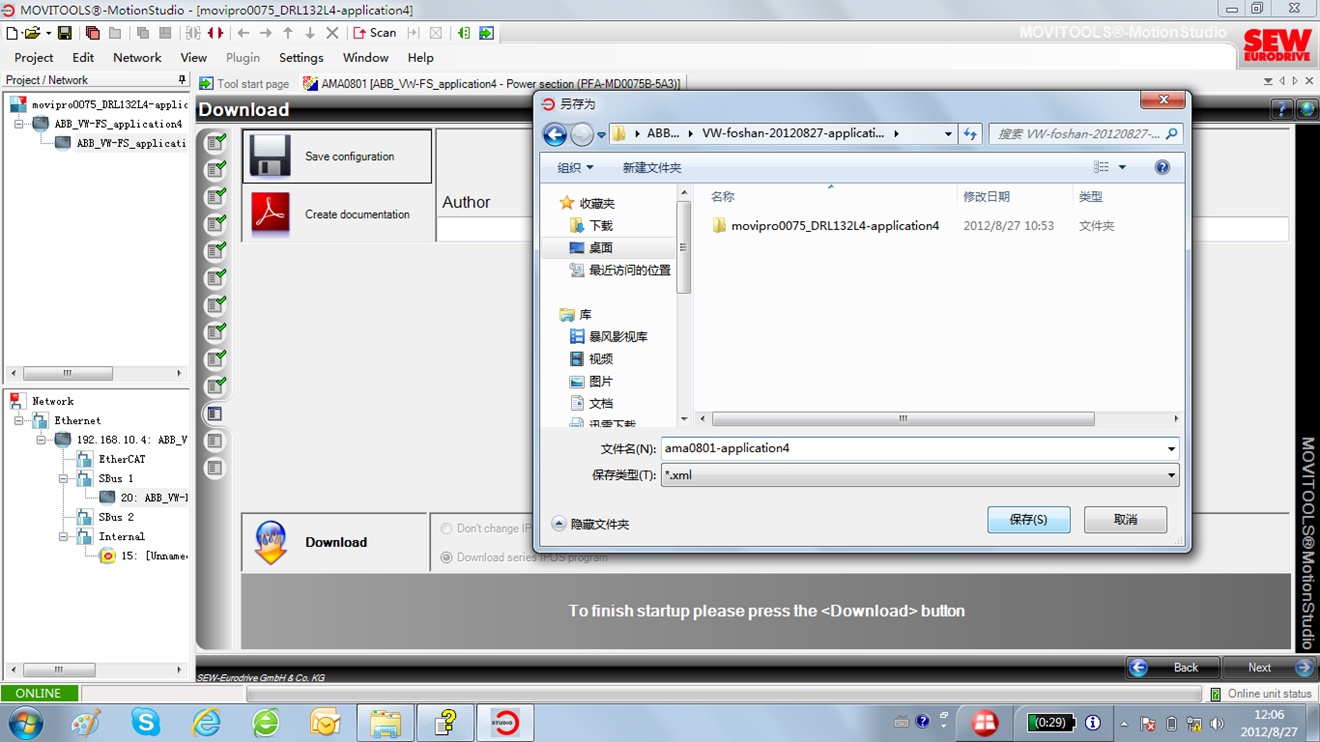

59、点击“save configutation”,可保存AMA配置文件;
image-20250520225728063

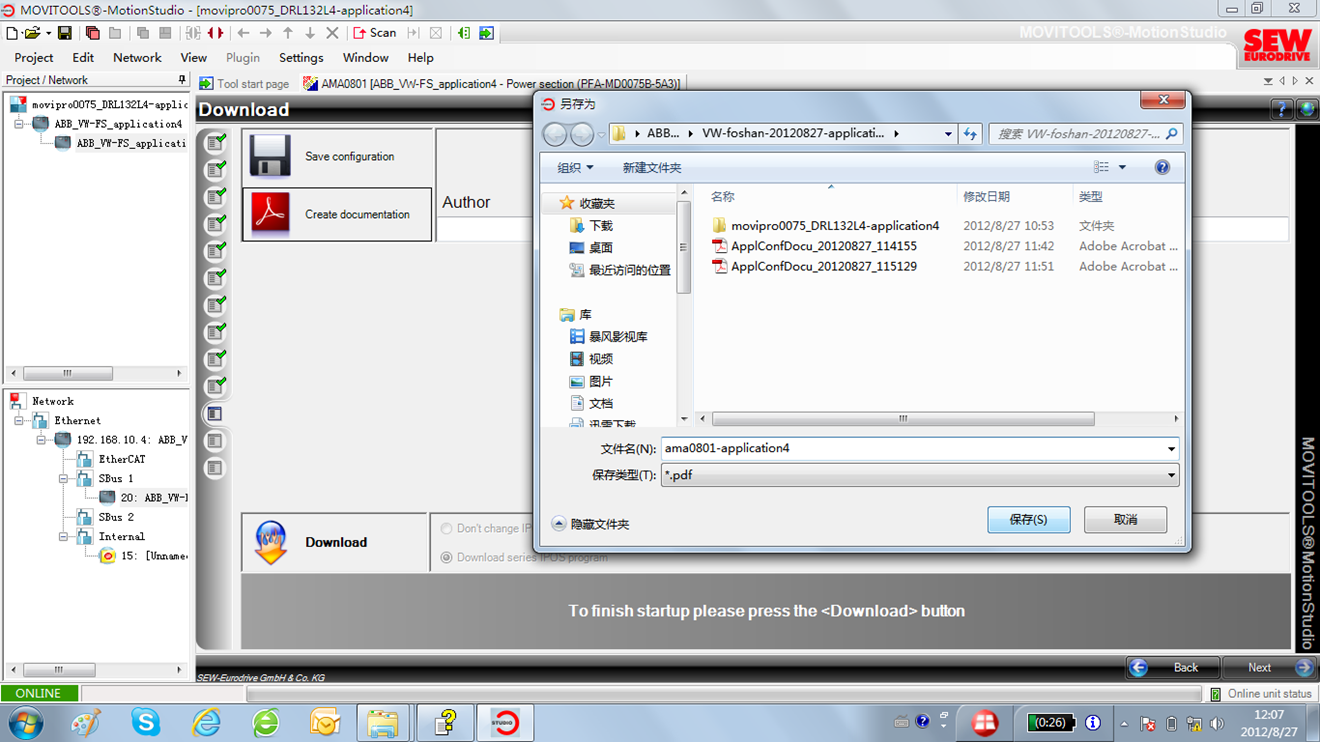

60、点击“create documentation”,可将AMA配置保存为.pdf文件;
image-20250520225738609

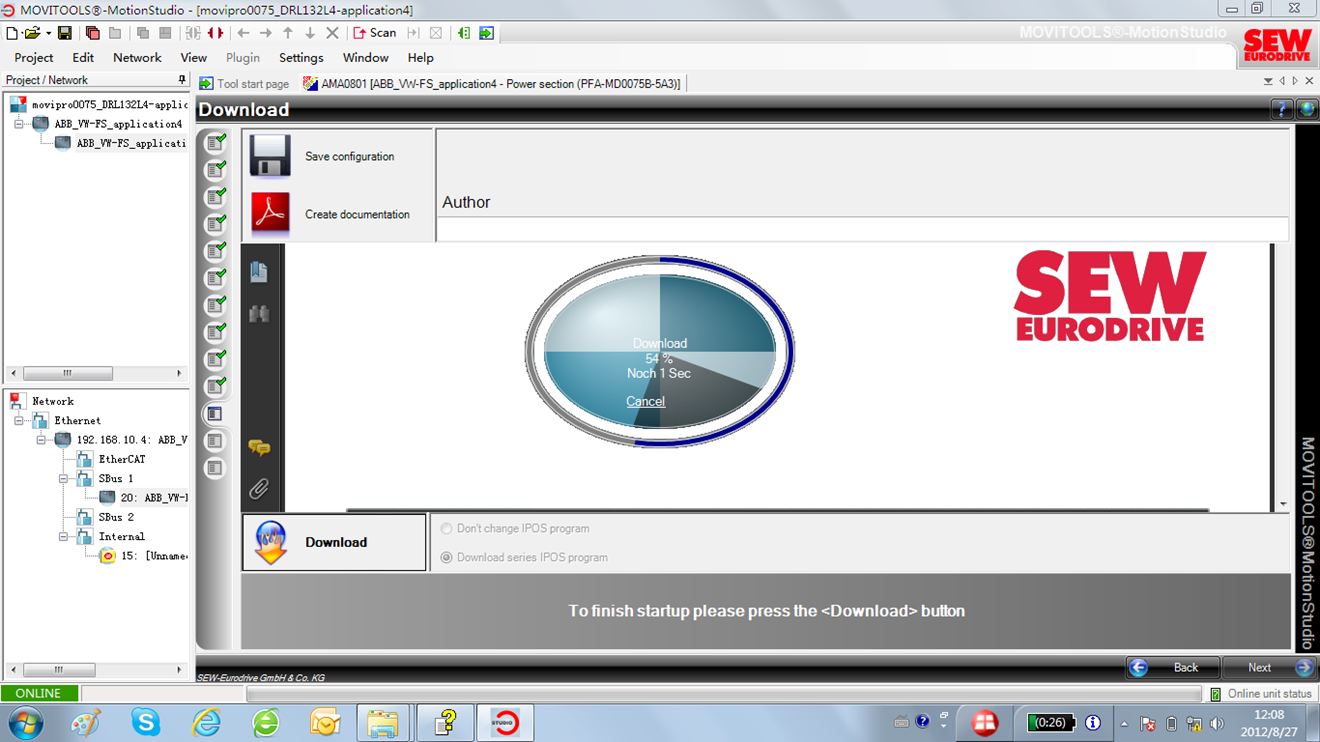

61、点击“download”,将AMA应用模块配置下载至设备;
image-20250520225759312

总线控制

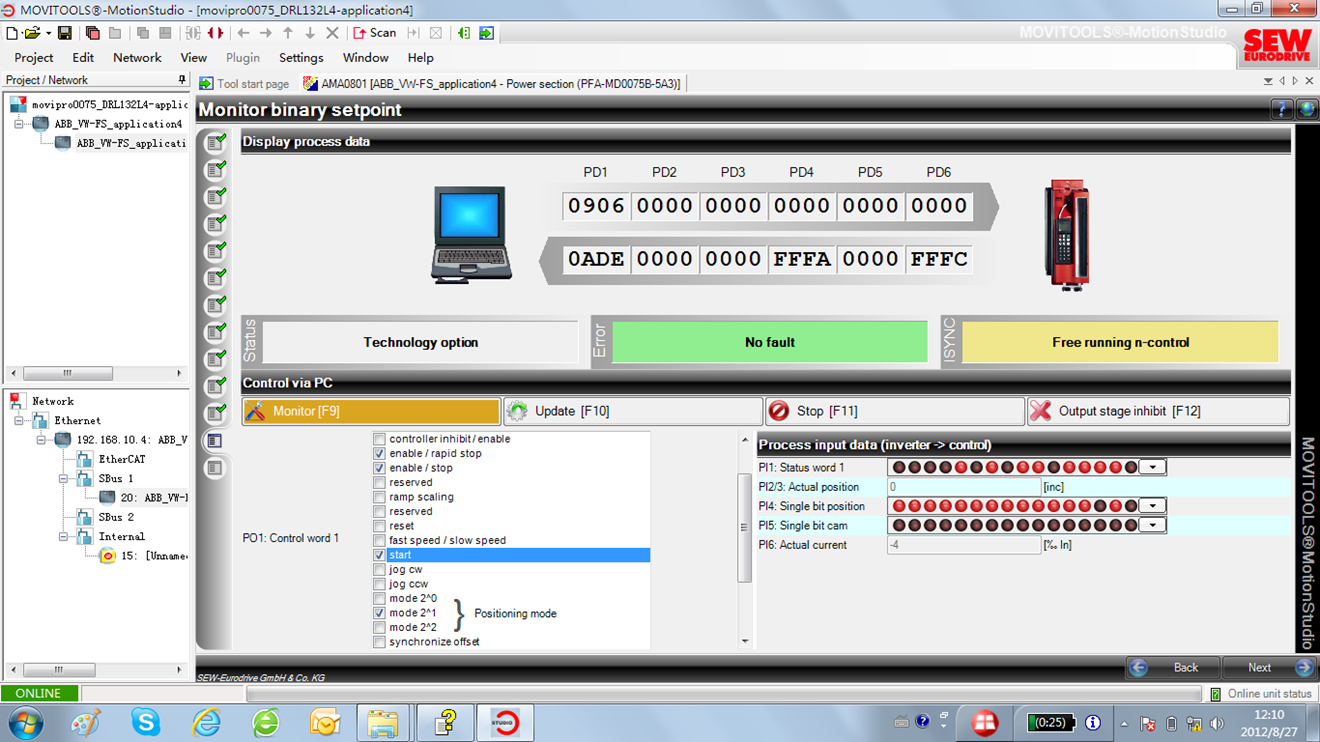

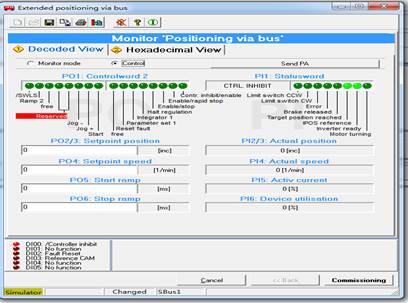

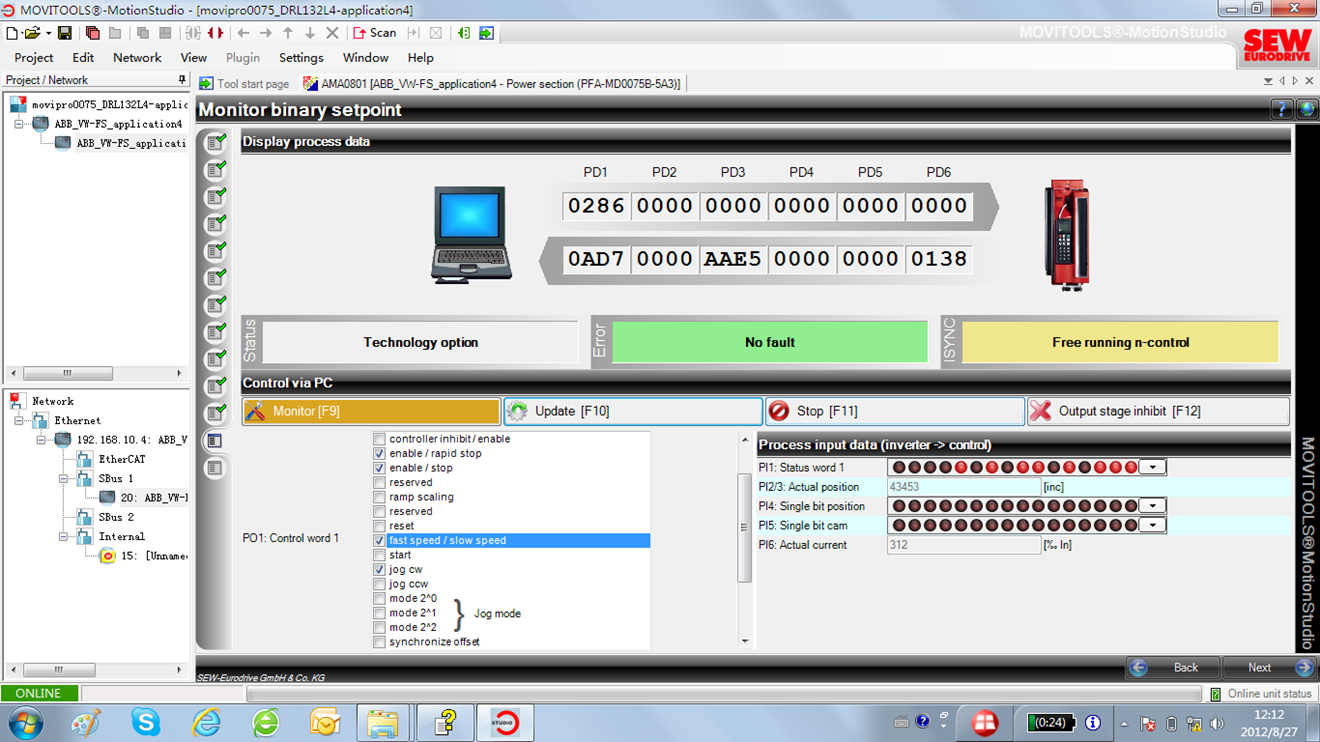

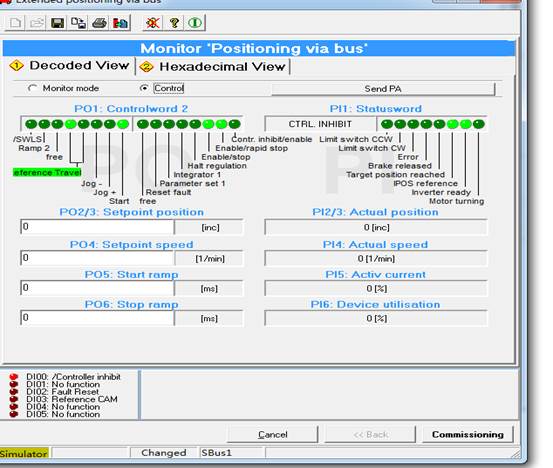

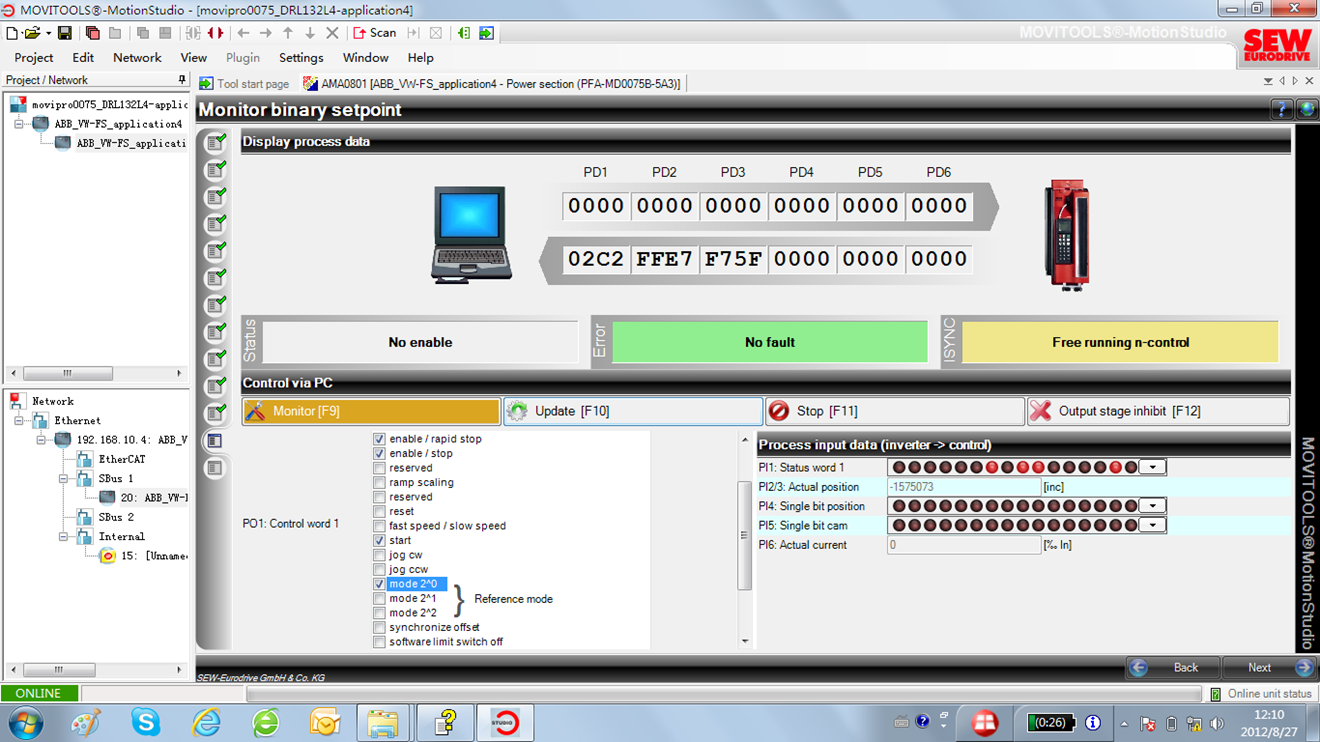

62、下载完成后,软件自动跳至总线控制监视器;
image-20250520225808792

63、点击“control”,确定弹出对话框;
image-20250520225818826

64、插上jumper plug,控制模式选为“reference mode(寻参模式)”,点击“start”,即可将当前机械零点设为电气零点;
image-20250520225830987

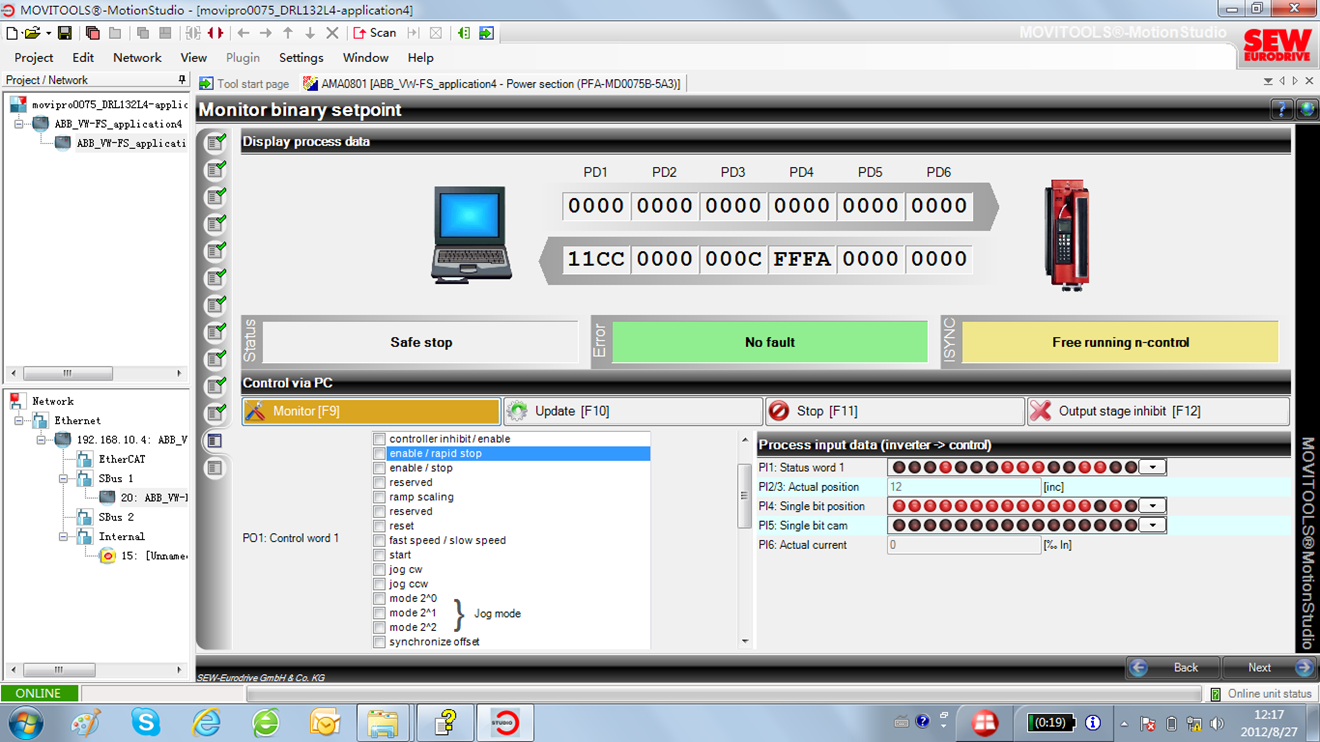

65、寻参结束后,PO2状态字中当前位置会变为0 inc;
image-20250520225841553

66、选择“jog mode(点动模式)”,即可模拟总线进行点动控制;
image-20250520225851198

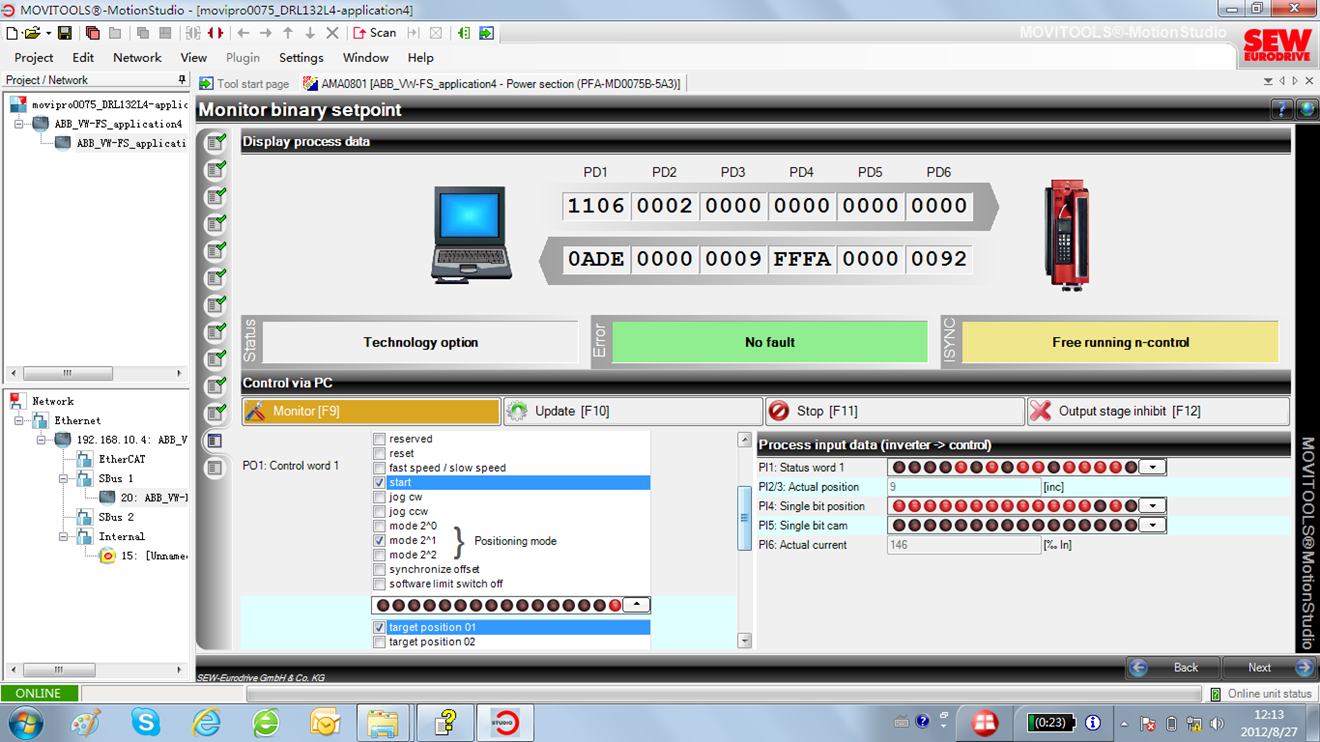

67、选择“positioning mode(定位模式)”,选择位置,即可模拟总线进行定位控制;
image-20250520225859987

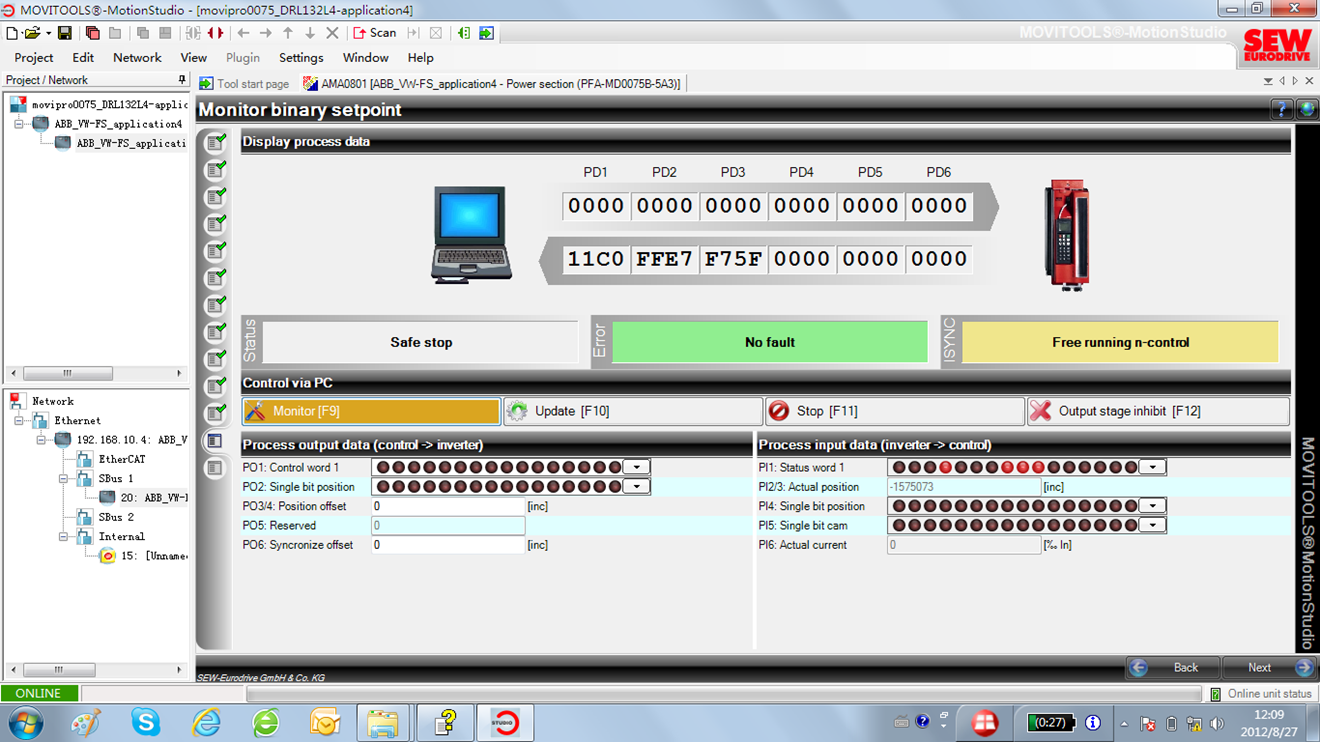

68、模拟总线控制转台运转正常之后,取消控制字,拔下jumper plug,点击“monitor”,退出控制模式;
image-20250520225909761

数据管理

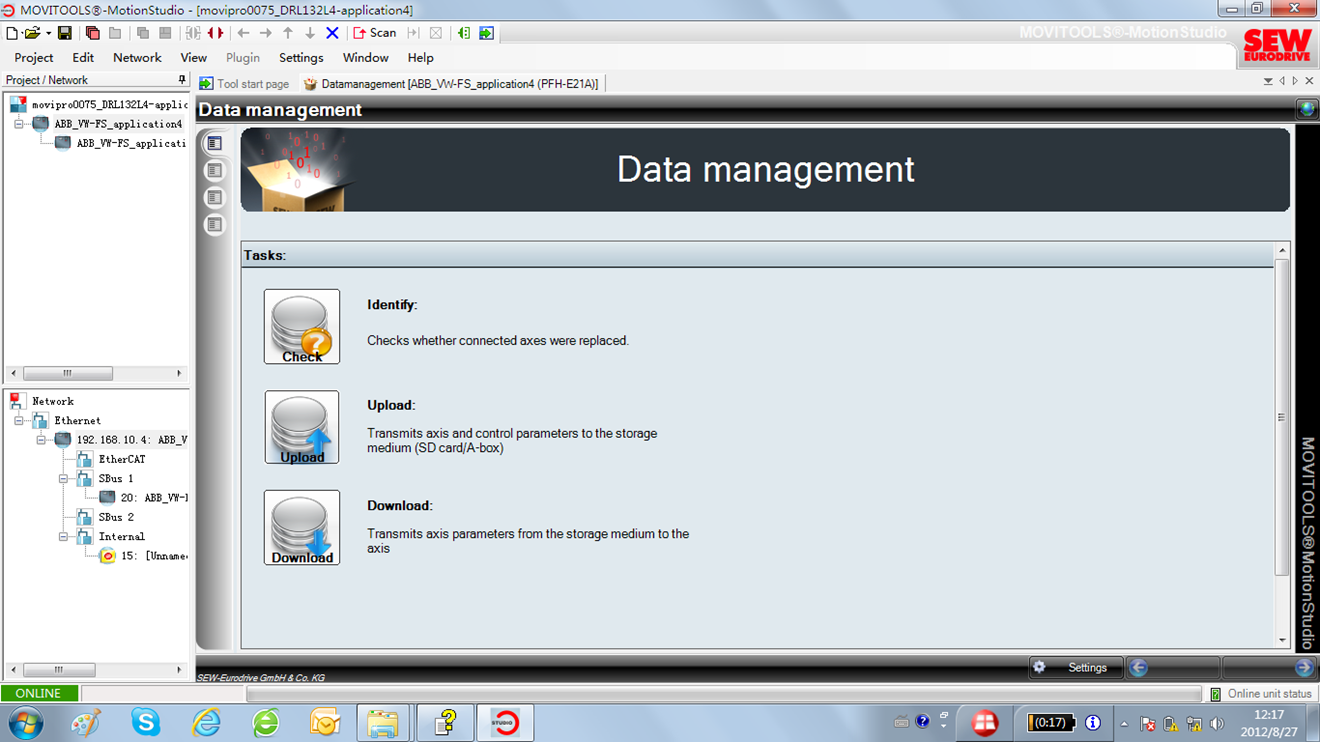

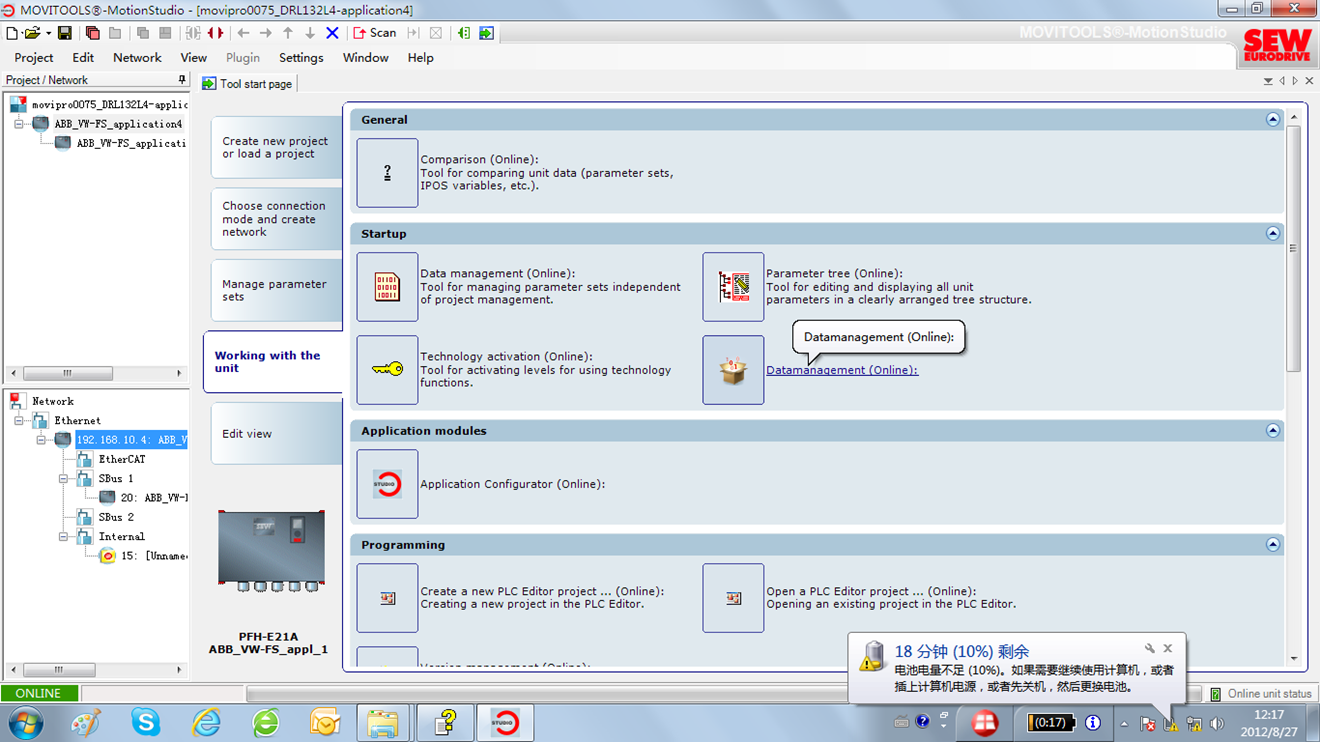

69、点击“Datamanagement”;
image-20250520225920732

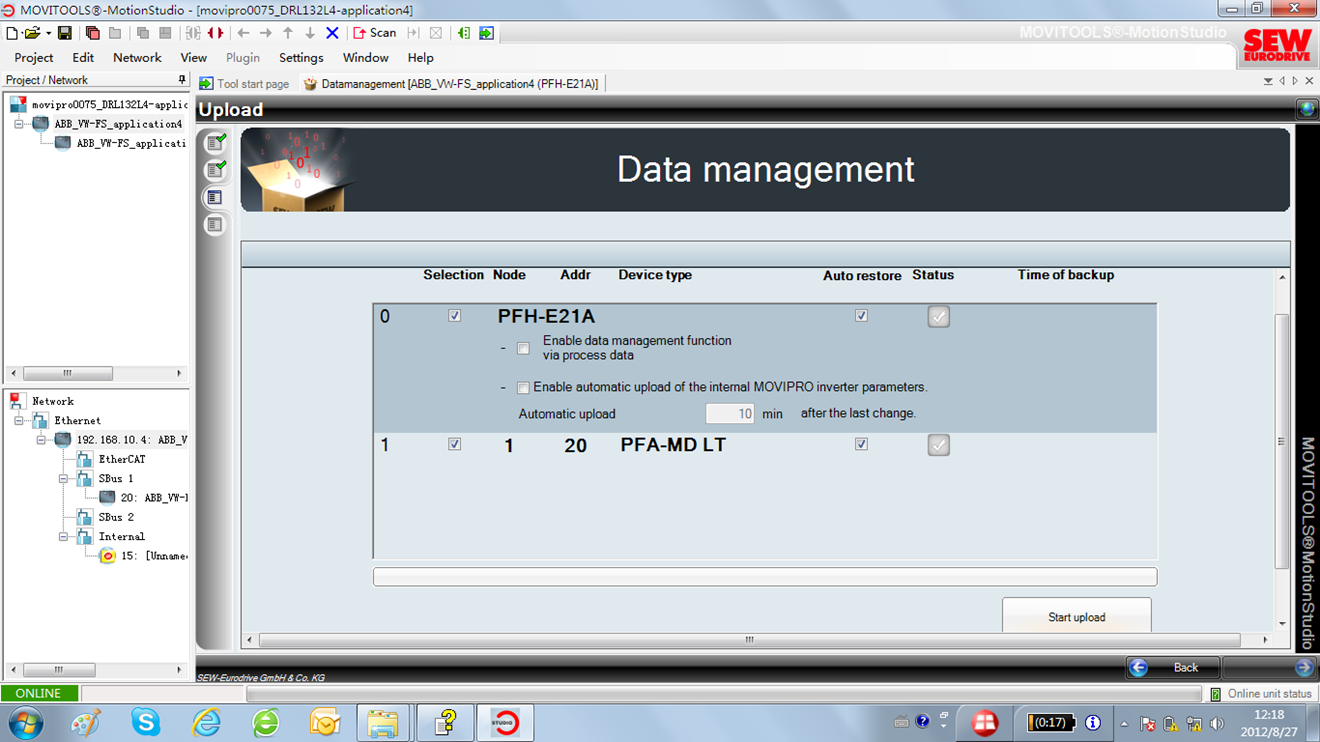

70、点击“upload”,将设备中数据备份到SD卡;
image-20250520225930647

71、点击“start upload”,开始备份数据;
image-20250520225958505

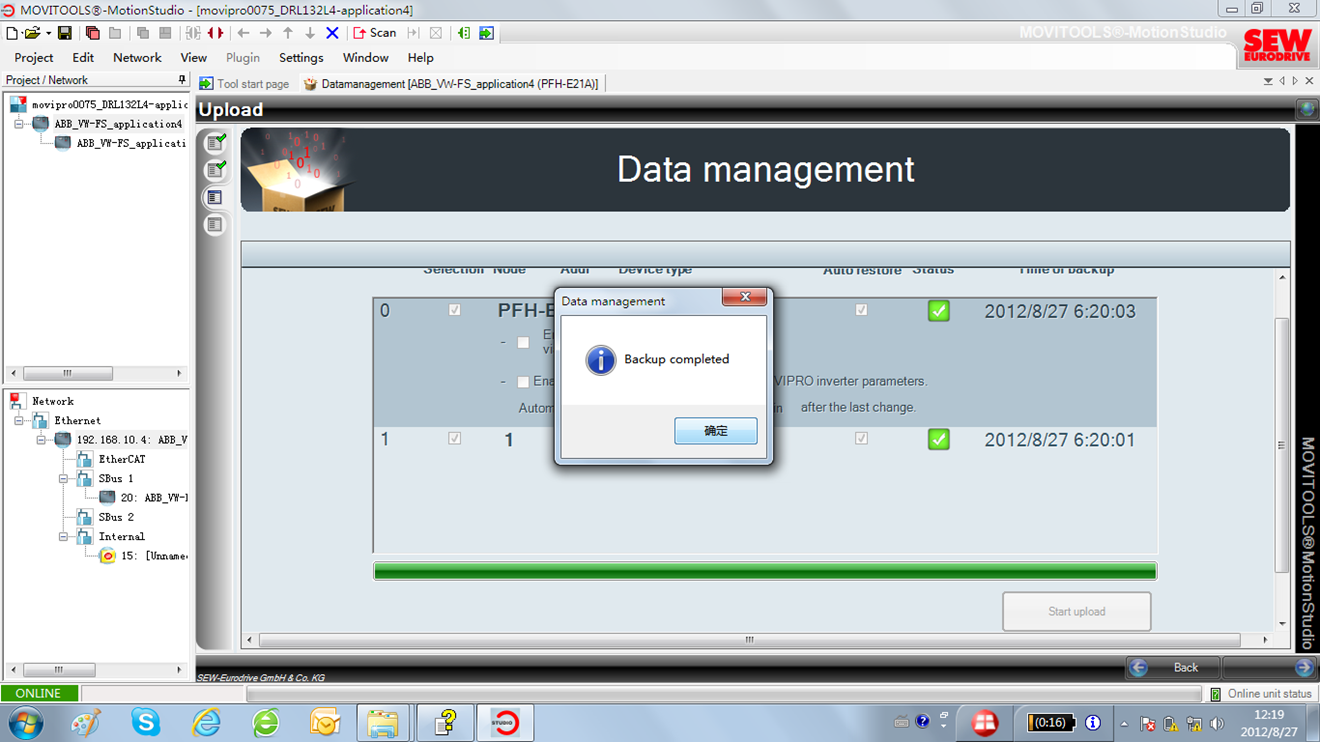

72、备份完成;
image-20250520225942038

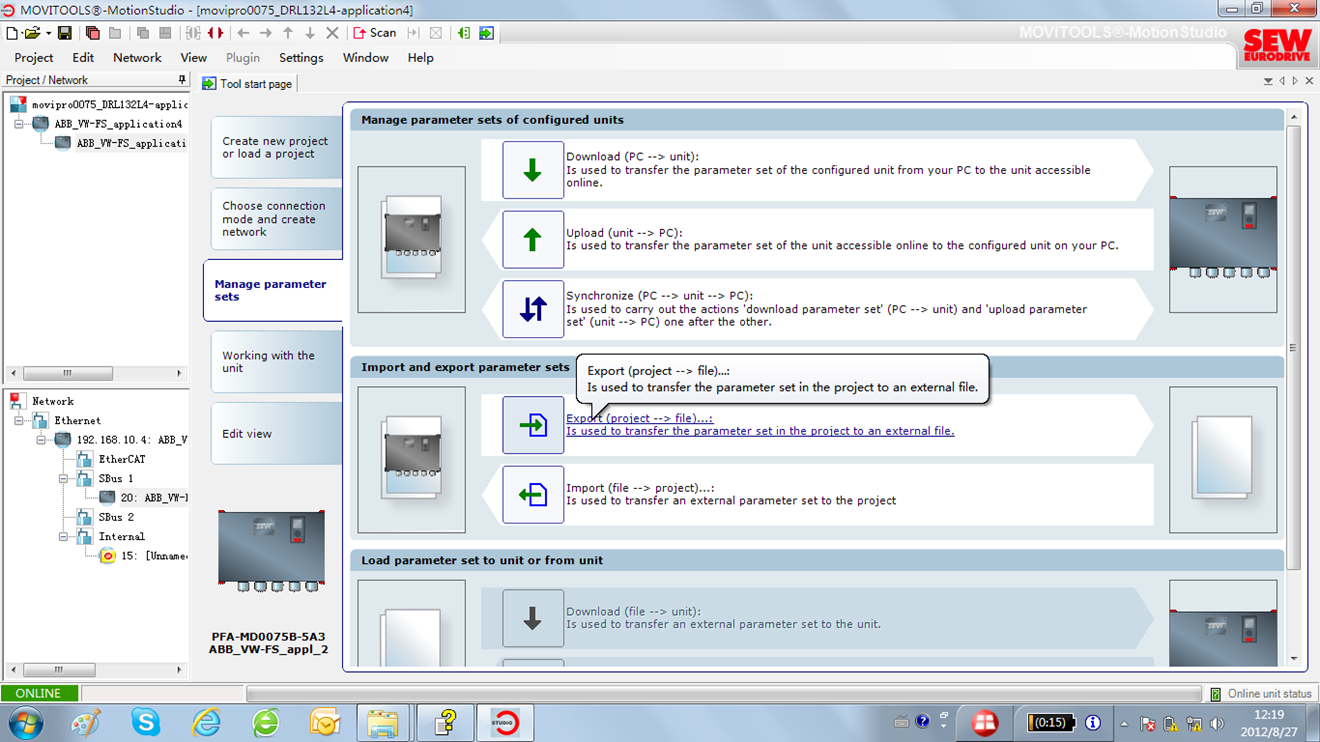

73、点击“export”,将power section参数导出;
image-20250520230018000

74、点击“export”,将control and communication unit参数导出;
image-20250520230027041

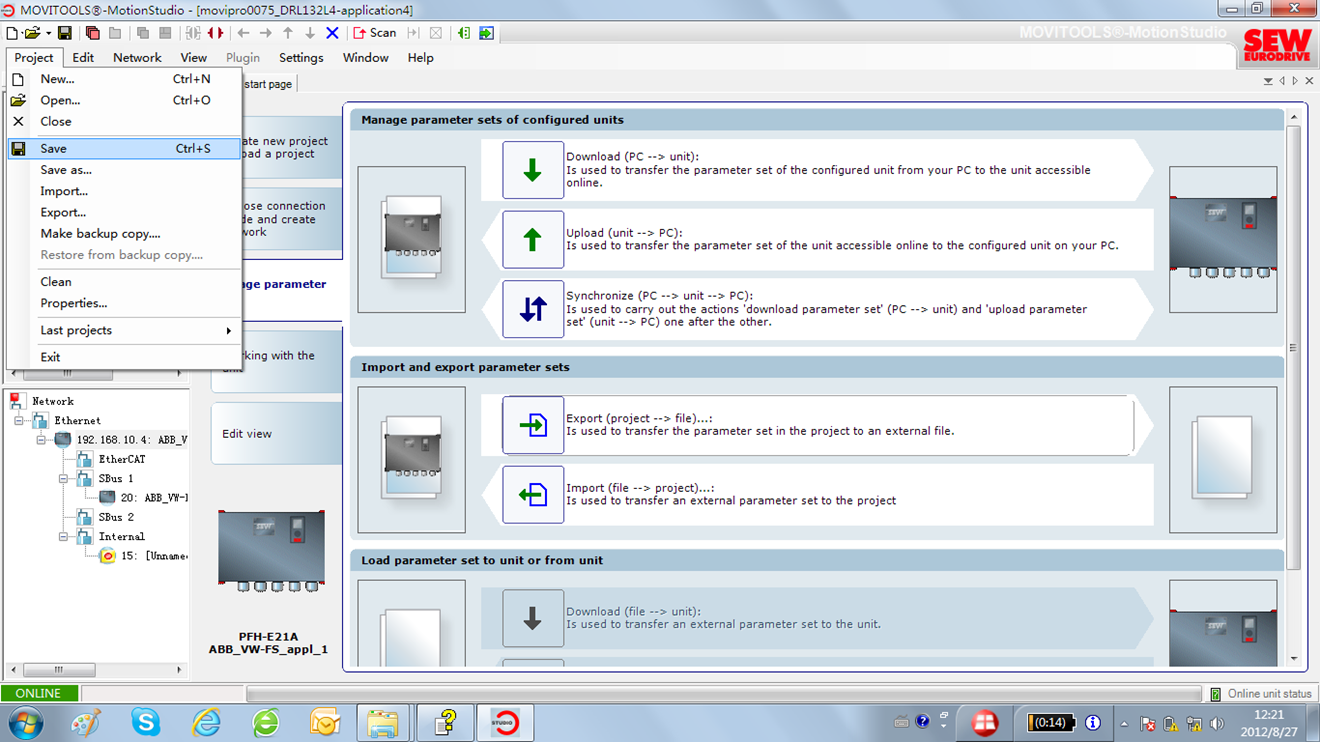

75、点击“save”,保存项目;
image-20250520230037252

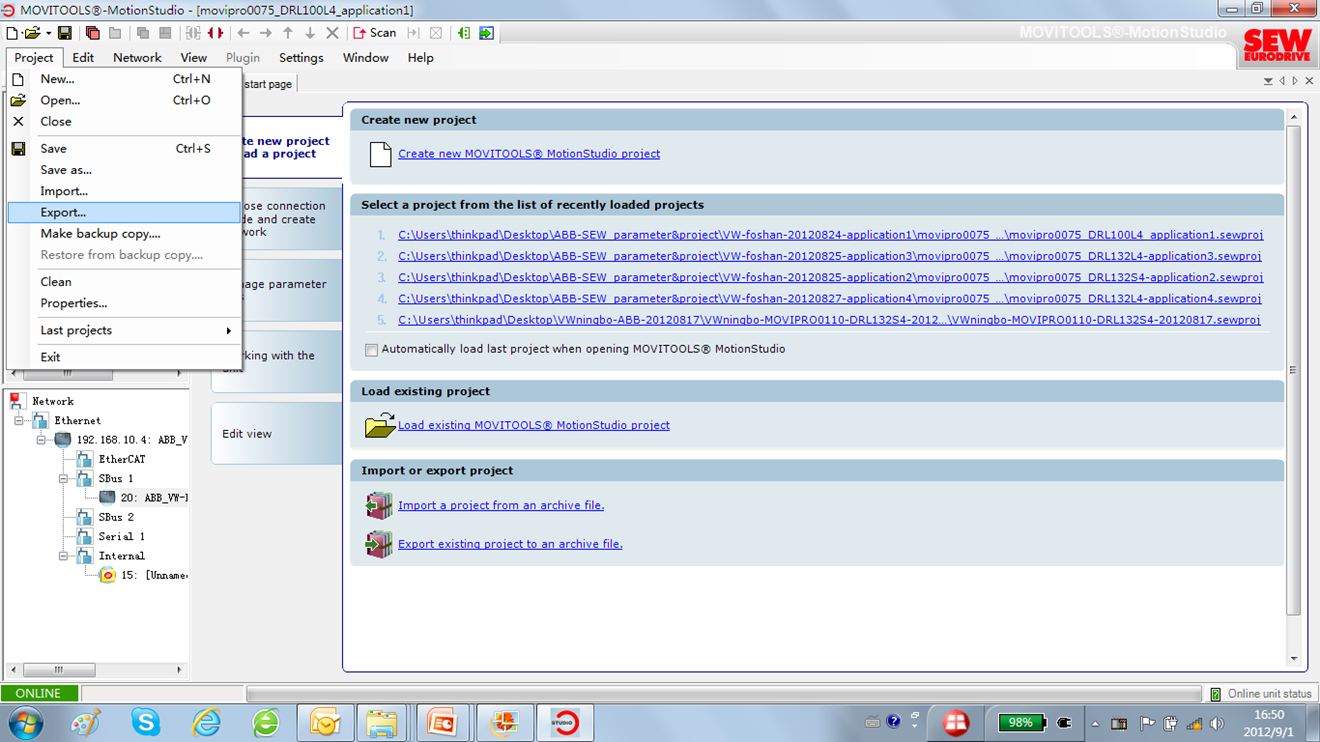

76、点击“export”,可将此项目导出为.exe文件;
image-20250520230047342

初始化

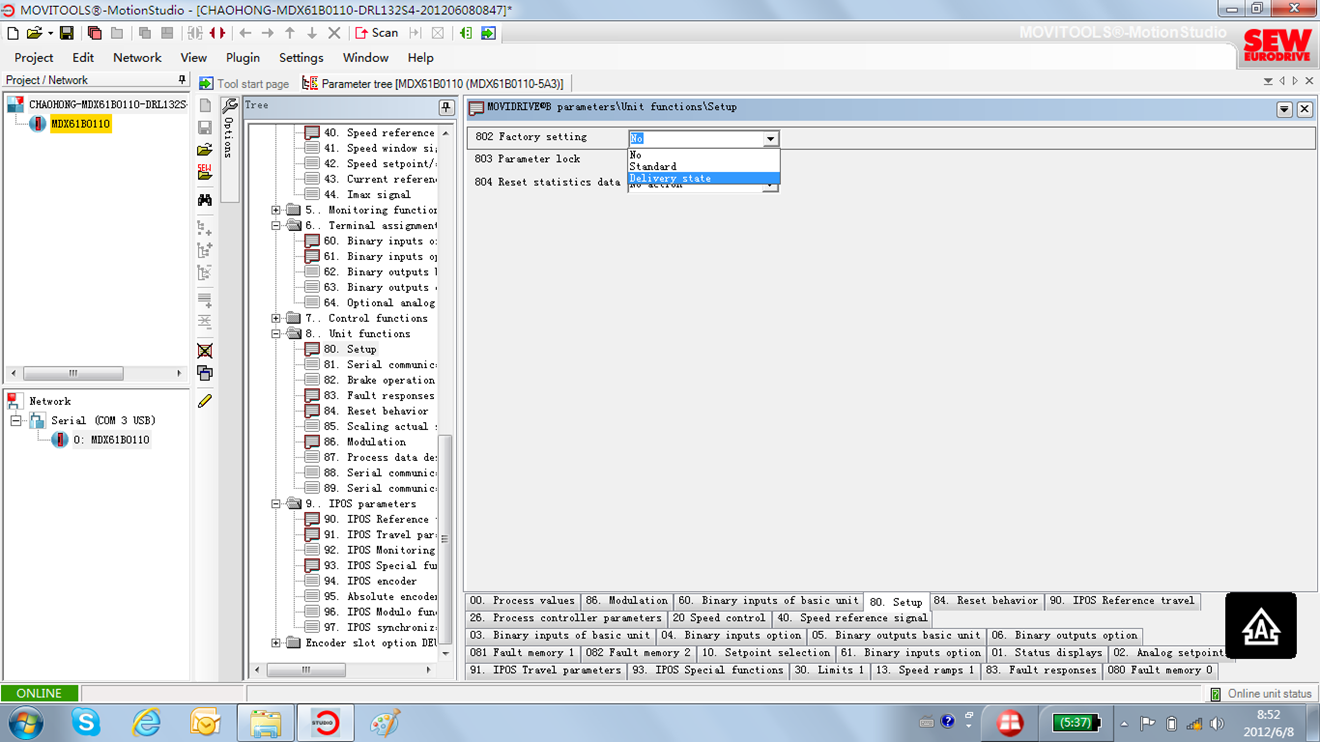

77、若需初始化控制器,可在“parameter tree”P802中选择“delivery state”,将控制器还原为出厂状态。
image-20250520230056017

补充

1、变频器安全参照MOVIFIT设置右键点击20 Default

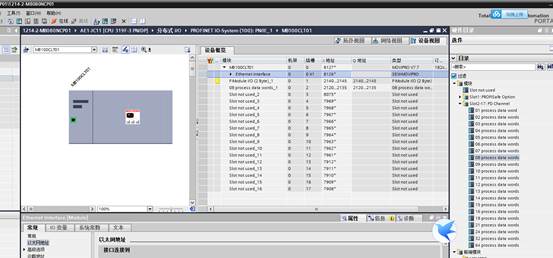

2、变频器硬件组态输入输出数据为 8 WORD.

3、选择
读取编码器中电机参数 ,电机NEXT

4、开始设置变频器参数 电机START-UP SET1

5、选择完成执行参数初始化

6、选择私服控制

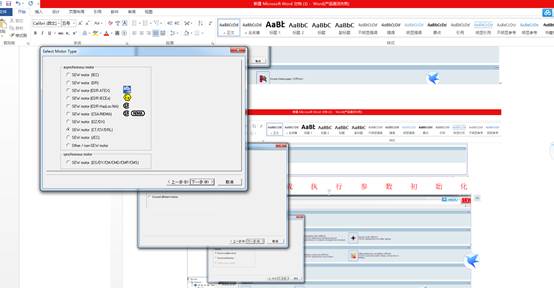

7、选择电机型号。本项目中是读取编码器中电机数据故无需设置

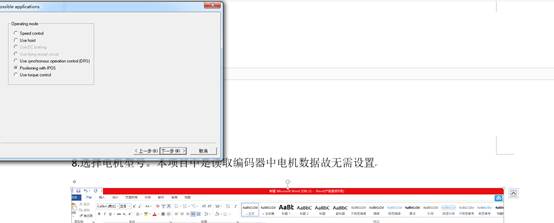

8、选择PositionWith IPOS

9、选择矢量控制

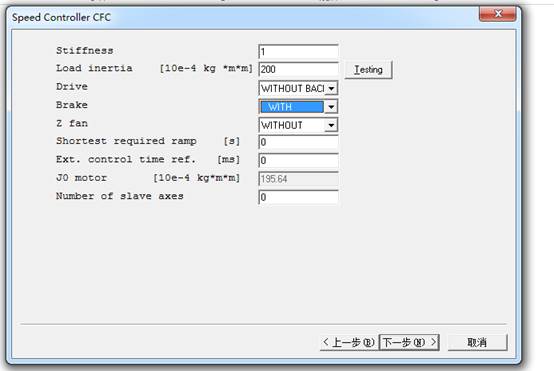

10、设置电机转动惯量和抱闸应用

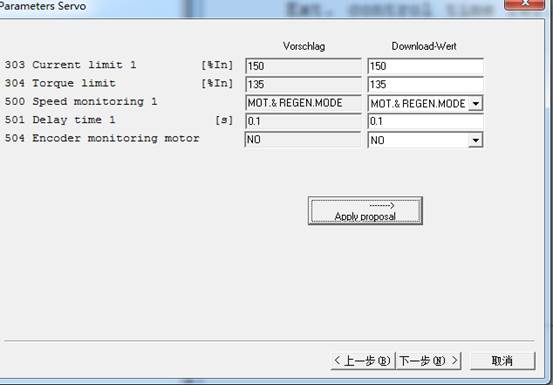

11、电机参数选择SEW建议值, APPLY PROPOSAL电机NEXT

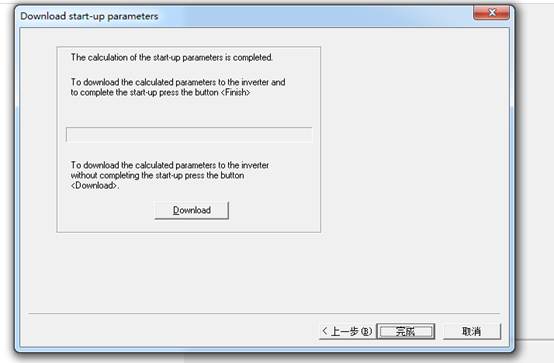

12、参数设置完成,电机完成将参数下载到变频器、

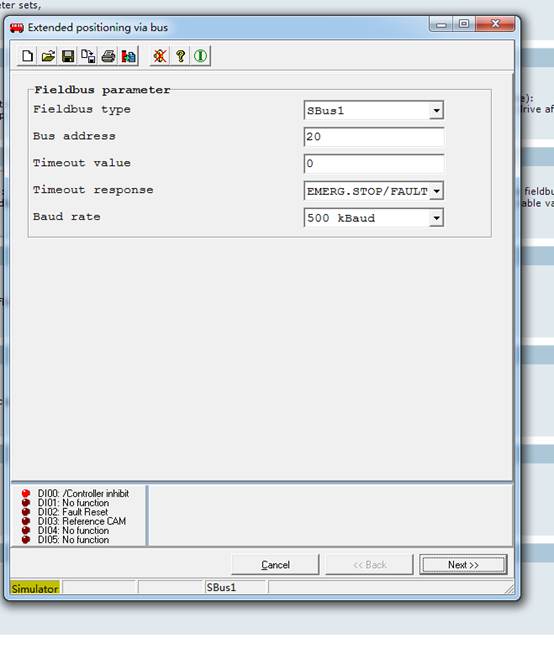

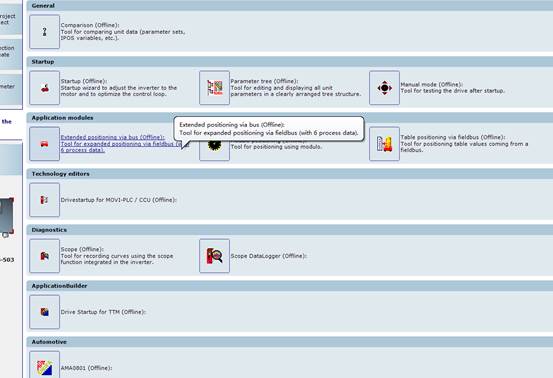

13、设置变频器IPOS应用、选择Extened Positioning Via Bus

14、电机NEXT

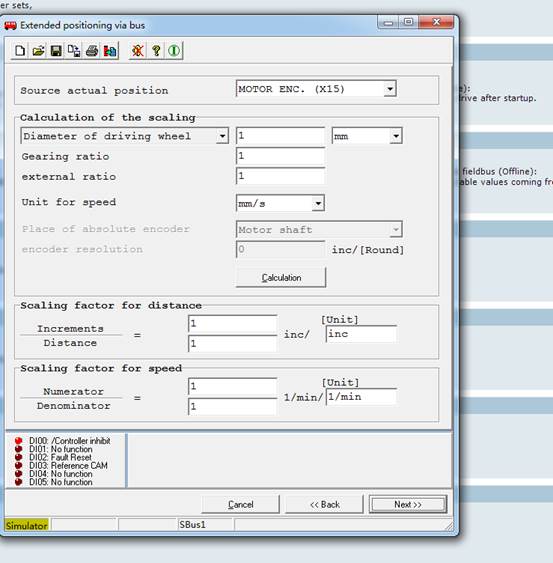

15、设置滚床机械参数。由于采用脉冲定位方式故直接电机NEXT

16、设置变频器软限位和校零方式

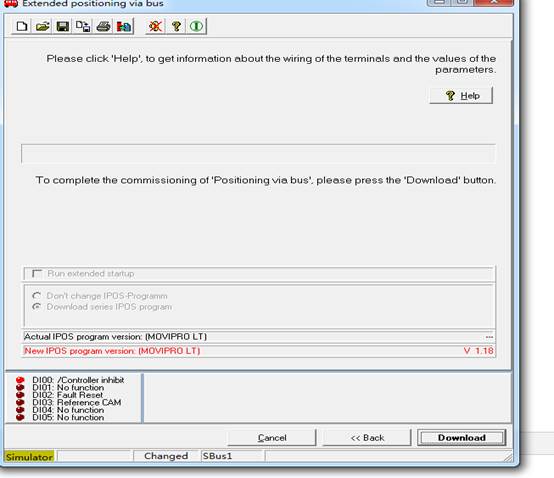

17、参数设置完成电机DOWN load下载参数

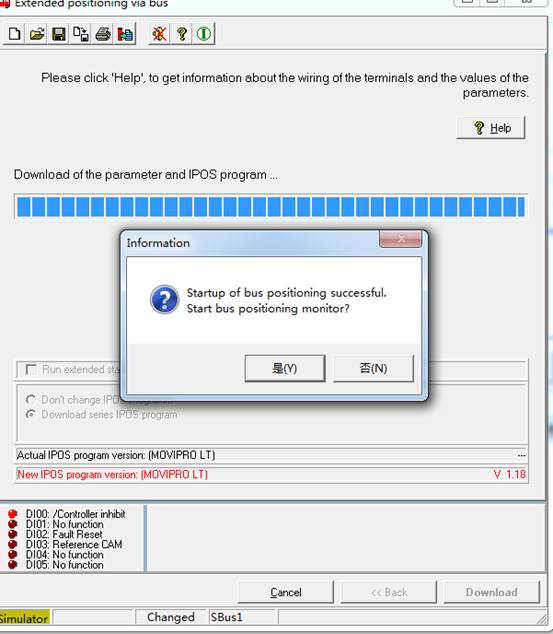

18、选择YES可以查看变频器控制字和状态字

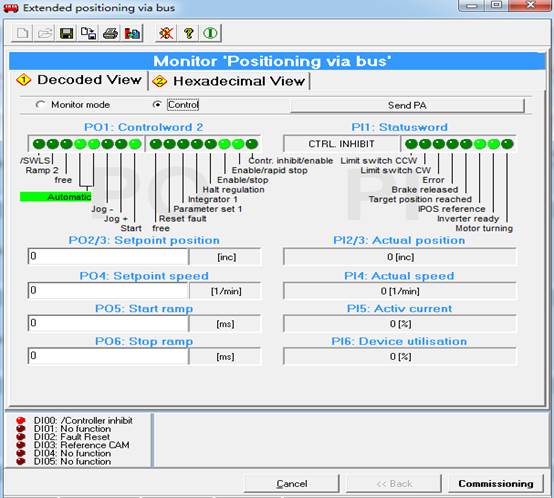

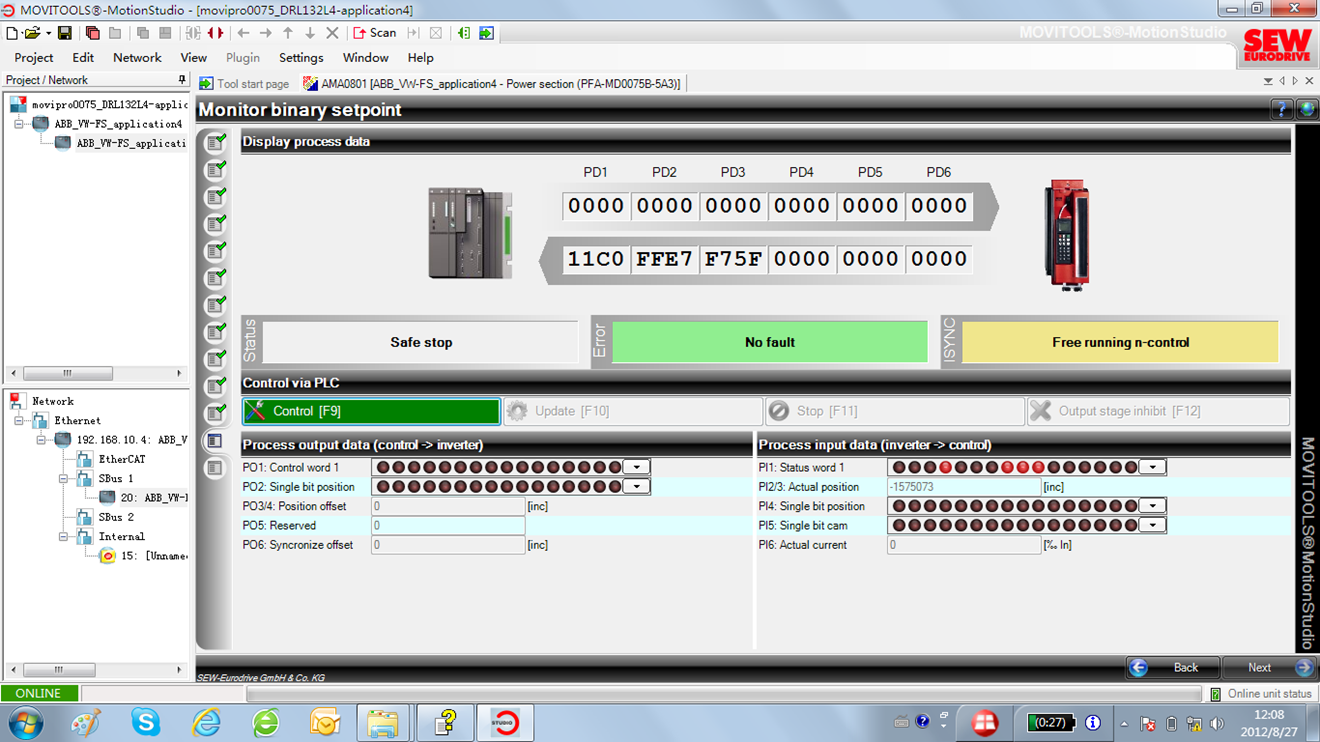

19、MONITOR MODE和 CONTROL模式可以监控变频器状态或者控制变频器定位(由PC控制)

20、巡参模式控制字

21、定位模式状态字。定位的前提是变频器必须巡参,需要设置目的值、速度、加减速度
