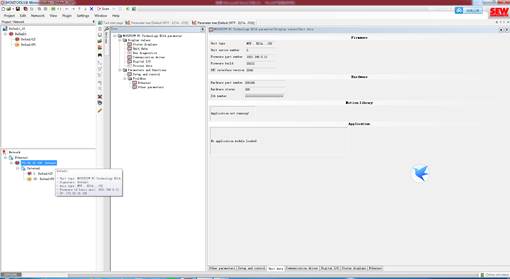

1、 链接变频器，待变频器配置扫描到motion studio。如下图：

2、右键点击： 变频器IP+Default 在弹出对话框中选择 Parameter Tree弹出上图对话框。

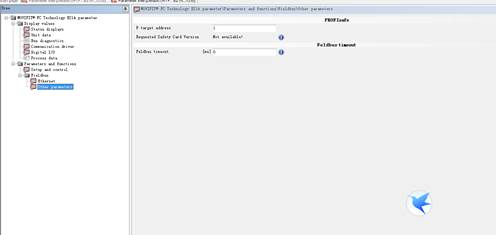

3、在参数树种点击Parameter AND functions 。选择FieldBus 中 Other Parameter。
在F-target Address 中设置变频器安全参数（由PLC硬件组态中设置决定)

4、注意：只有变频器安全使能上电后我们才能扫描到变频器的功率单元。

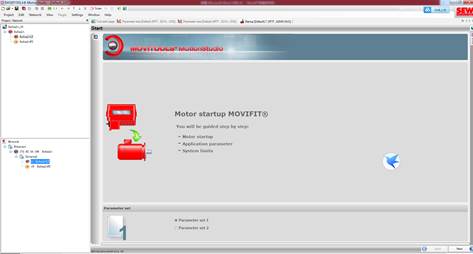

5、右键点击DefaultLT 弹出如下画面：开始START UP

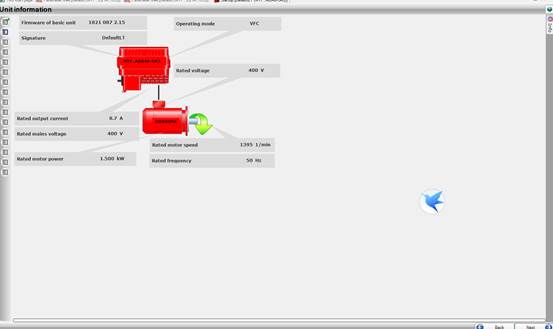

6、点击右下角NEXT开始设置参数：下图为变频默认设置参数，直接点击NEXT

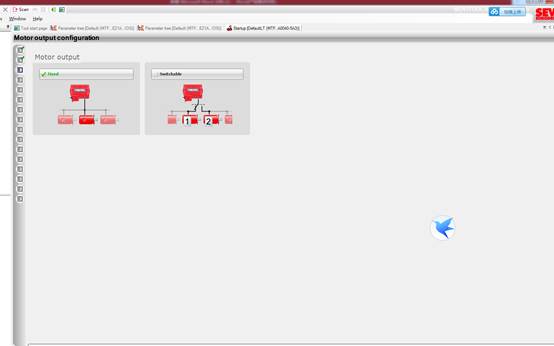

7、选择变频器负载拖动型式。
FIXED 固定一台变频器
Switch able为可切换的电机
然后点击NEXT

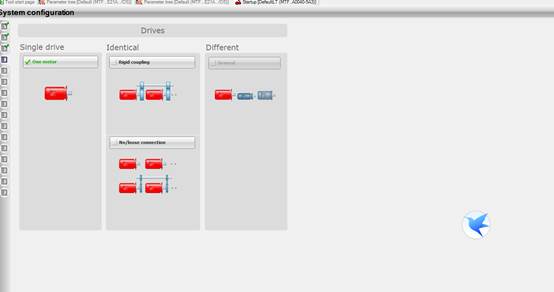

8.选择电机拖动负载数量 。选择ONE Motor 然后电机NEXT

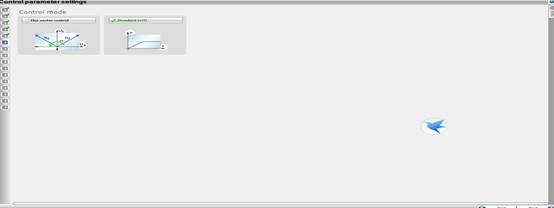

9、选择电机控制方式 标准V/F控制 然后电机NEXT

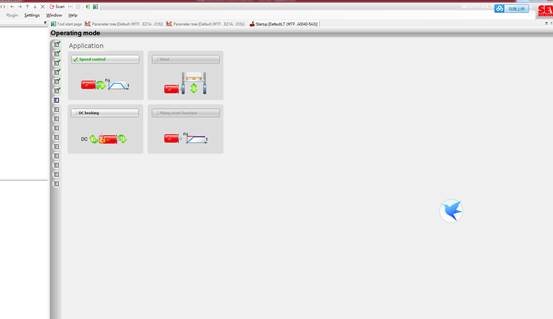

10、选择运用模式：选择速度模式 然后选择NEXT

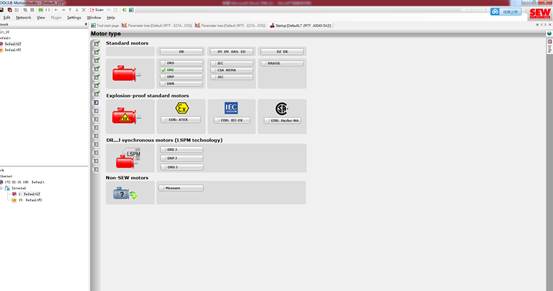

11、选择电机型号。水平滚床电机为DRE100L4 然后电机NEXT

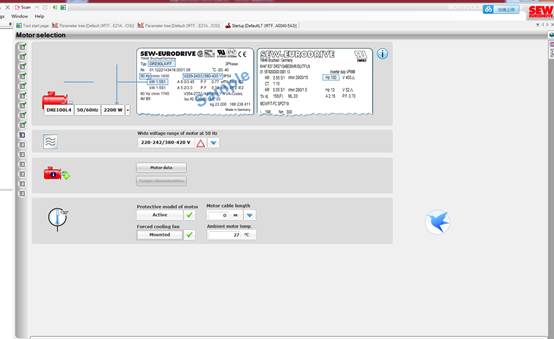

12、选择电机信号，接线方式、温度保护、强冷风扇（一般没有）。点击NEXT

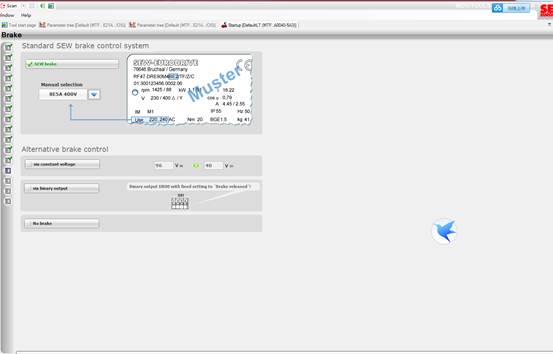

13、选择抱闸类型 BE5A 400V 然后电机NEXT

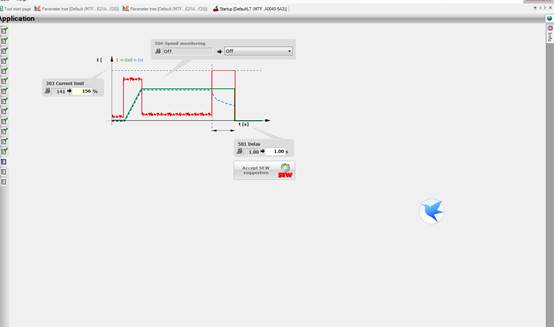

14、设置变频器电流、速度限制值。选择 accect SEW suggestion SEW建议值（不推荐使用建议值）。然后电机NEXT

下一页需要设置转速为铭牌额定转速，最小转速60改为0，其他的不动

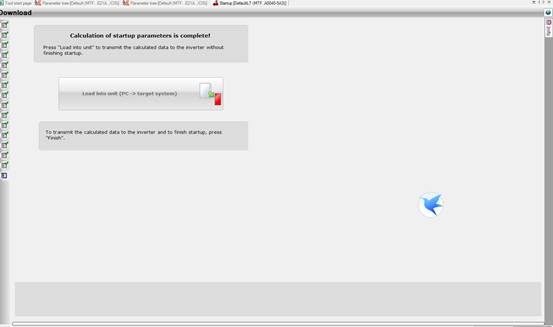

15、以上参数设置完成后电机FINISH将参数下载到变频器中。变频器参数设置完成
